Парабола ГЗ Синта 254/1200 мм

Это парабола из синтовского Ньютона, у которого была кривая вторичка. Теперь посмотрели отдельно главное зеркало из центра кривизны. Сильно деформированный нижний край возник от того, что на стенд ставили в родной оправе, и зеркало фактически стояло на одной "лапке".




- внешний вид:



отсутствует



- исходник для самостоятельного расчета:




нет

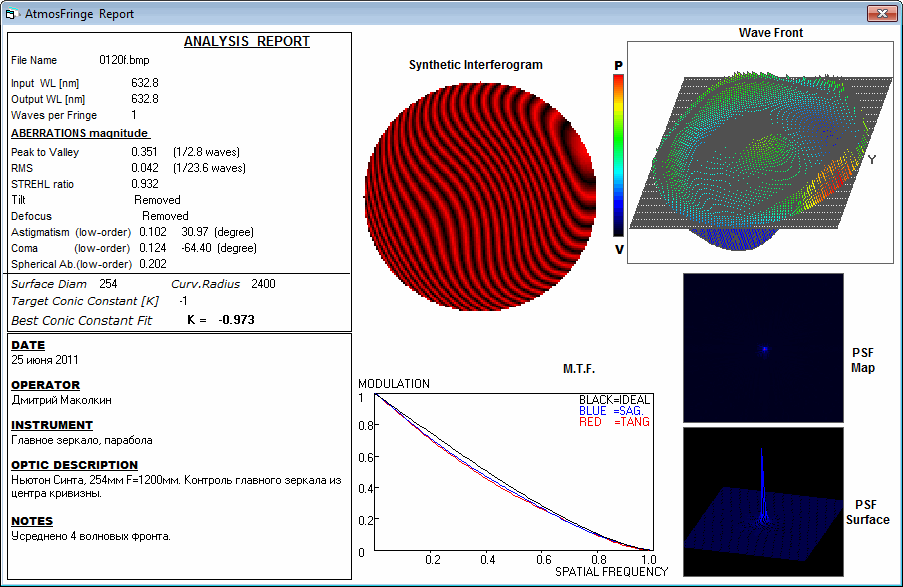

- без вычетов:





- анимация (сложено девять волновых фронтов):





Вывод:





Для проверки насколько хорошо исключаются воздушные потоки сложено уже не 4 а 9 волновых фронтов. Для большей наглядности сделана gif-анимация. Хорошо видно, что картинка стала более симметричной в верхней части волнового фронта, а значит на первом варианте воздушные потоки были исключены не до конца.
