Обсуждение результатов тестирования на Астрофоруме в теме:

"Интерферометрические тесты в подвале ВАГО"



"Место встречи изменить нельзя или возвращение в подвал ВАГО"



Adblock Plus избавит вас от назойливой рекламыУстановите Adblock от Adguard!









SkyWatcher 90/910

(поступил с жалобами на неважное качество изображения)

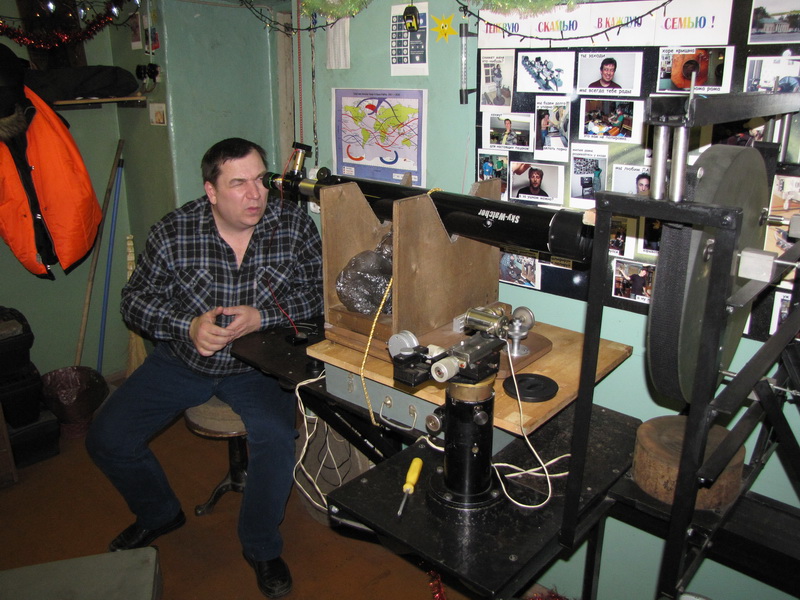

- внешний вид:

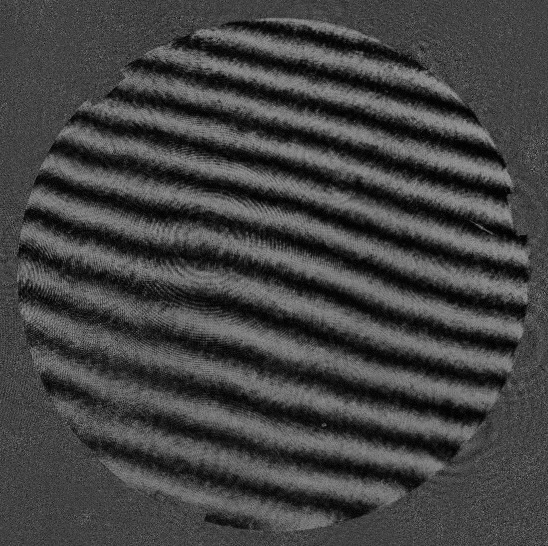

- исходники для самостоятельного расчета (в зелёном):

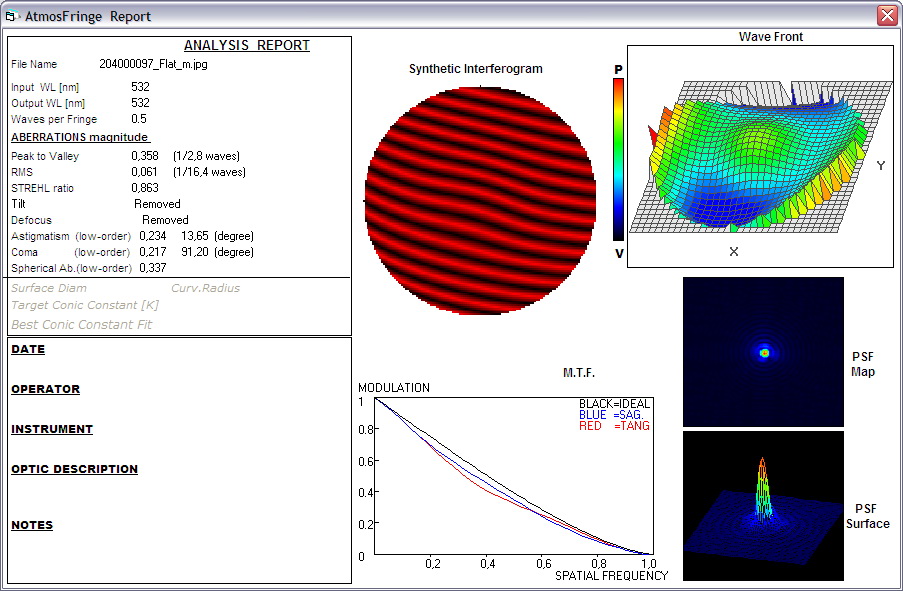

- без вычетов:

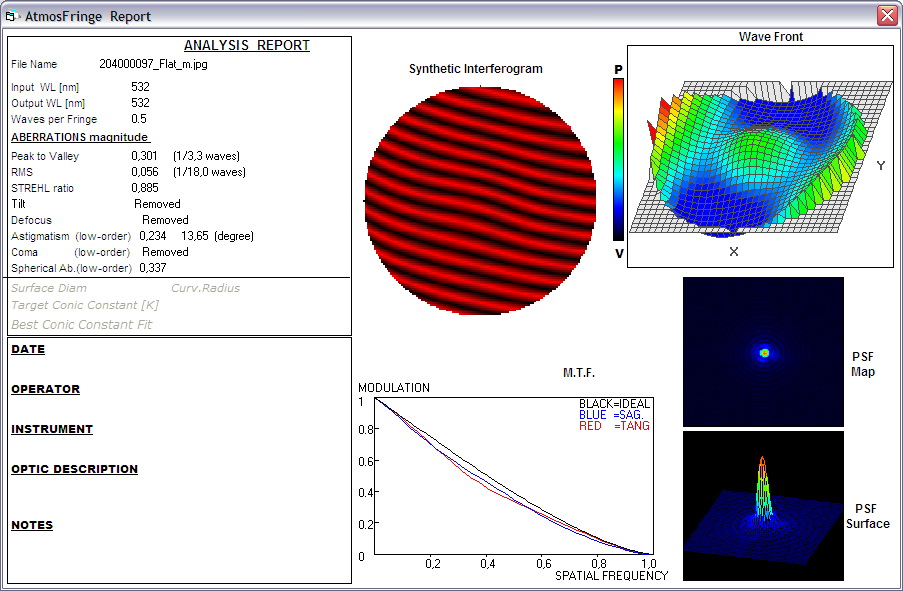

- минус кома:






Вывод:



Объектив подвергался самостоятельной настройке с целью уменьшения сферической аберрации. Штатные прокладки заменены владельцем инструмента на двухслойные скотчевые, уменьшенной толщины. Боковой зазор оправа-линзы выбран за счёт двухслойной обмотки скотчем торца линз. Результат - сильная сферическая + астигматизм.

Скотч удалён. Поставлены штатные китайские прокладки 0,1мм. Произведена центровка линз объектива с помощью максутовского креста. Посредством GMK-коллиматора проверена и поправлена (путём приклеивания в передней части трубы прокладок под оправу объектива) центровка объектива. Фокусёр также установлен на ось.

После всех этих операций имеем небольшую остаточную кому (пластмассовая оправа не имеет юстировочных винтов и крайне капризна) и, не видимый в изображении точки, астигматизм. Для контроля применялся пяти миллиметровый окуляр в двойном ходе.

Сферохроматизм есть. Умеренный.
