Ньютон самодельный 202.5/1820

(на основе комплекта от В.Л. Корнеева)

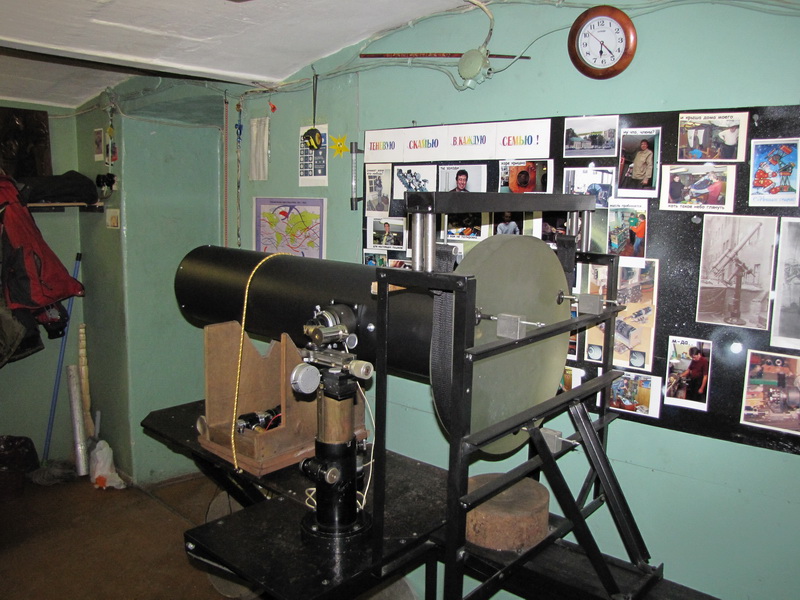

- внешний вид (труба - нержавейка):

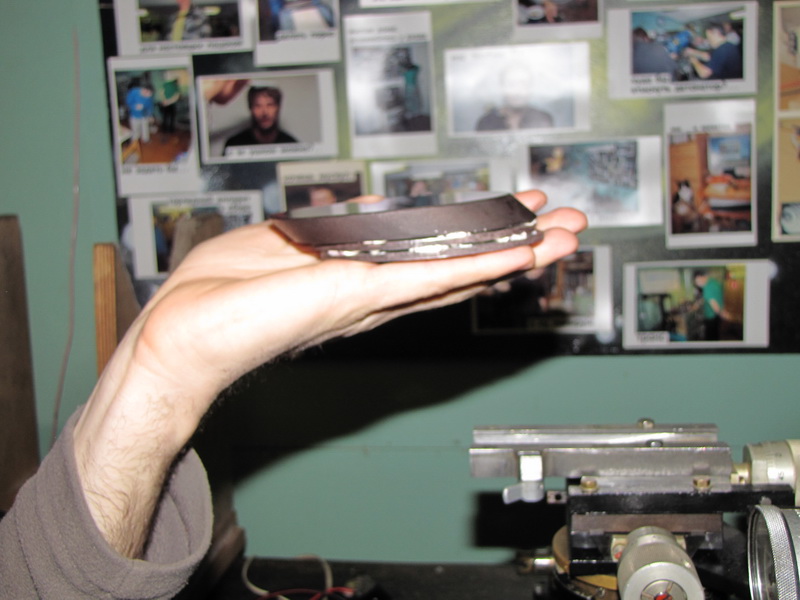

- наклейка диагоналки выполнена на ВГО (трёхслойный сэндвич):

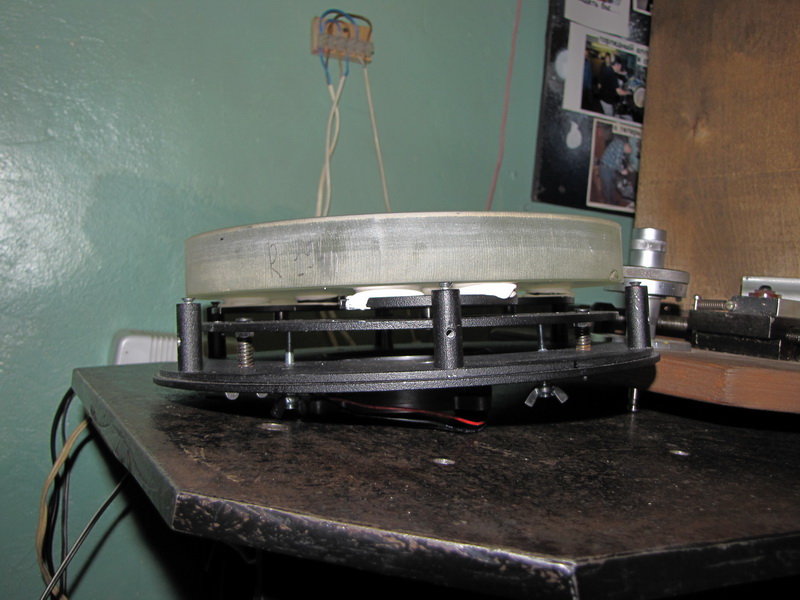

- наклейка ГЗ выполнена на ВГО (коромысла круглой формы):

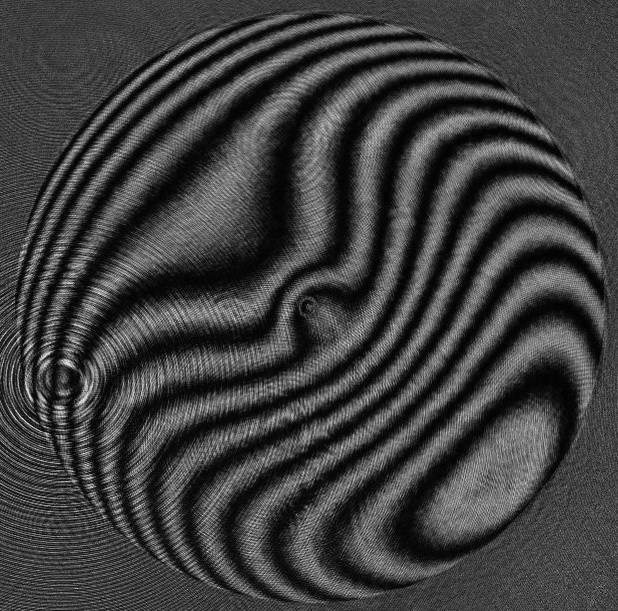

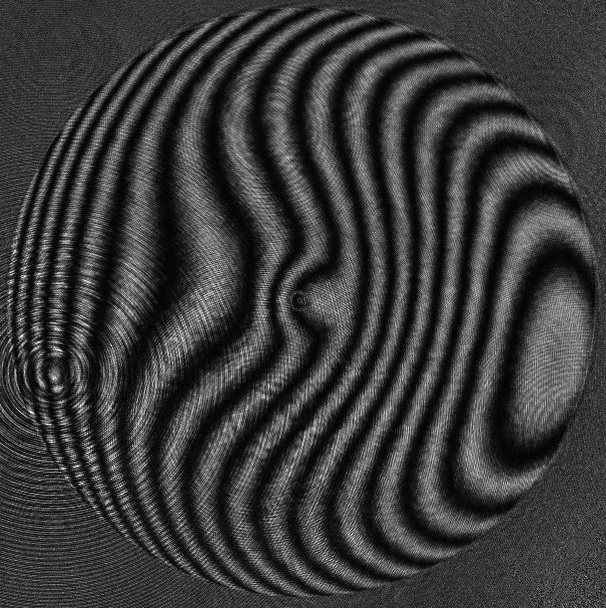

- исходники для самостоятельного расчета (632.8):

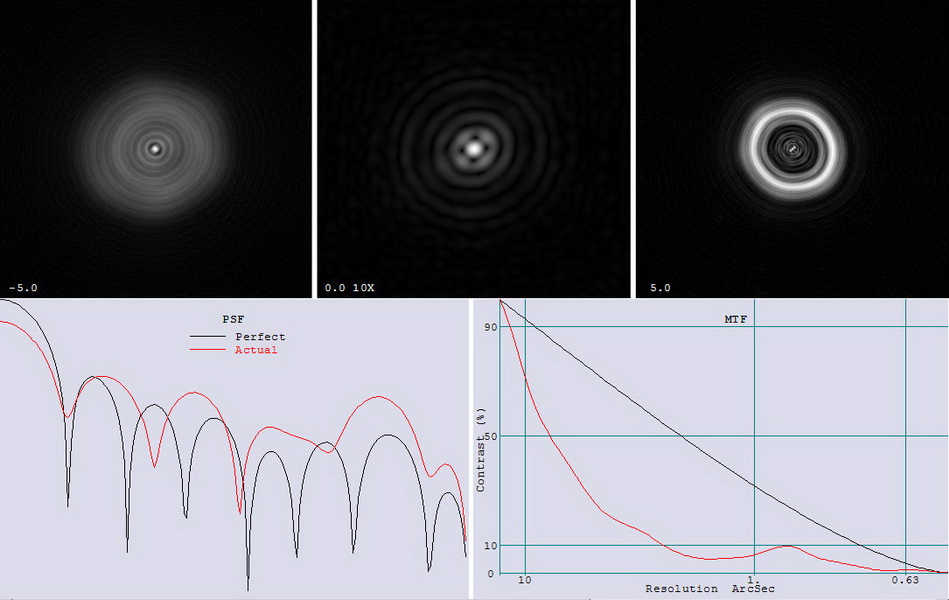

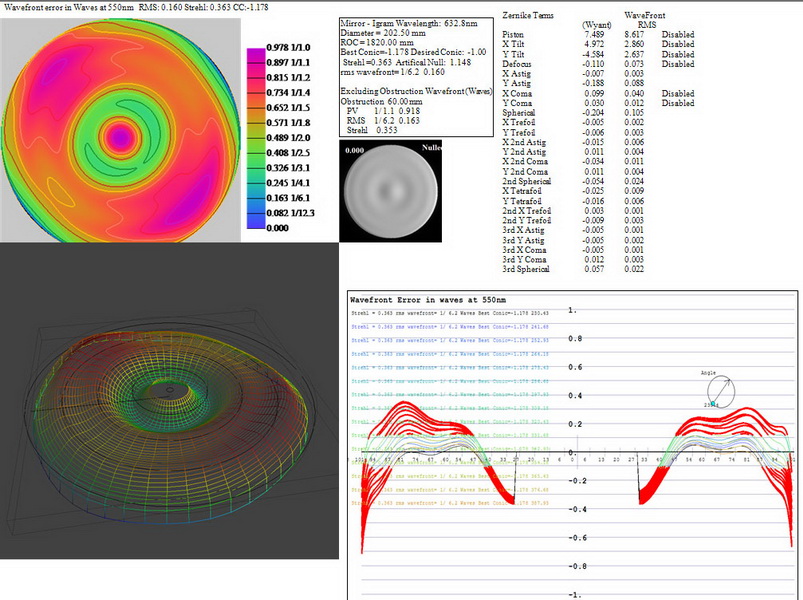

- без вычетов с усреднением по трём волновым фронтам (в красном):

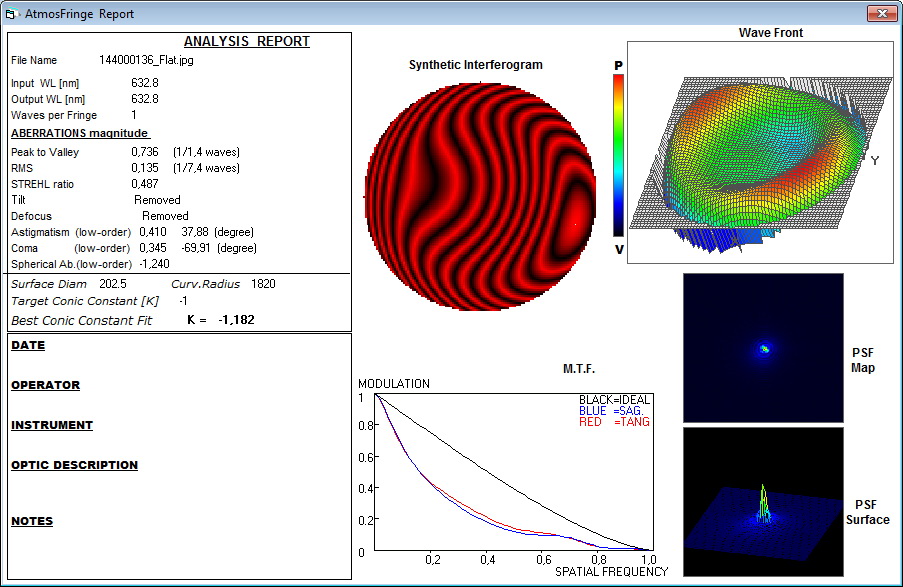

- без усреднений в альтернативном софте:












Вывод:





Этот инструмент поступил к нам во второй раз, после переделки ГЗ.

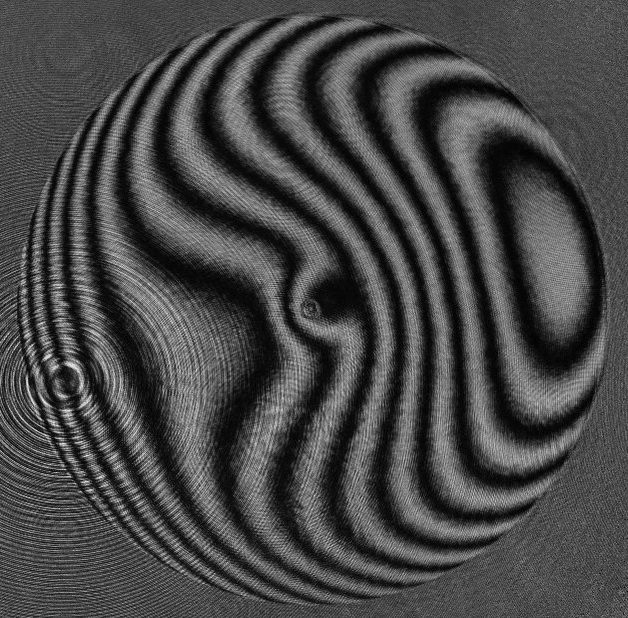

Теневая не показала заметных форм рельефа - немного подвален краешек и "воротник" у центра. Проверка по точке выявила значительную сферичку и ломовой астигматизм. Это обстоятельство сильно озадачило тестеров и далее проверяли последовательно - диагональное, отклеив его со стакана. Затем, освободив от наклейки полностью. Брак - форма поверхности далека от плоскости - нечто сфероастигматичное.

Далее - отсмотрели ГЗ теневым методом из радиуса. Перевален край, в центре бугорок. Отсняли интерферограмму из радиуса. Астигматизм. Перепараболизация.

Вывод - диагоналку приобретать. ГЗ - переполировывать. Система разгрузки переусложнена - упростить.
