Менисковый кассегрен Альтер-М815 De luxe

(из оптической мастерской)

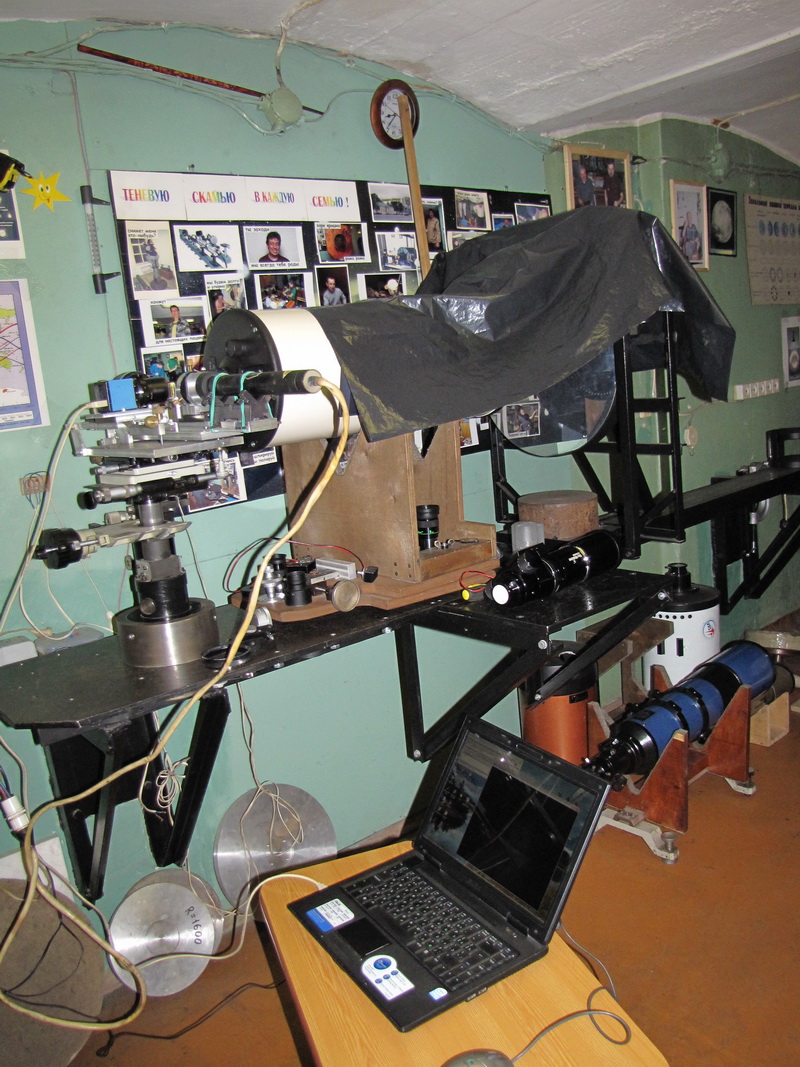

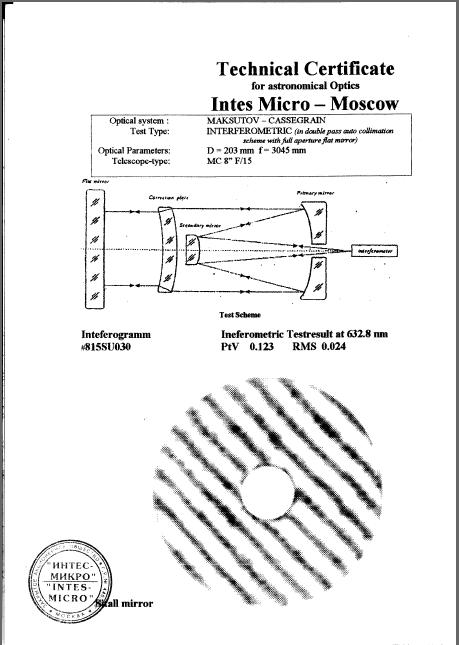

  - паспорт изделия - технические характеристики

Параметр Значение
Апертура, мм 203
Относительное отверстие f/15
Фокусное расстояние, мм 3045±100
Вынос фокуса от присоединительной резьбы 2", мм 15-290
Угловое поле зрения в главном фокусе для фотокадра 24х36 мм 0°45'
Точность системы для длинны волны (λ) 0,63 мкм
размах (P-V) λ/ 8 или лучше
CKO (RMS) 0,03
Увеличение системы
с окуляром (12 мм или 21 мм) 250/144х
с окуляром и линзой Барлоу 607/347х
Центральное экранирование 24%
Фокусировка за счет подвижного зеркала
Материал деталий корпуса алюминий
Главное и вторичное зеркала из стекла ЛК7б ЛК5 с отражающим алюминевым покрытием и защитой SiO
Габариты трубы (длинна,диаметр), мм 665,254
Вес нетто, кг 12

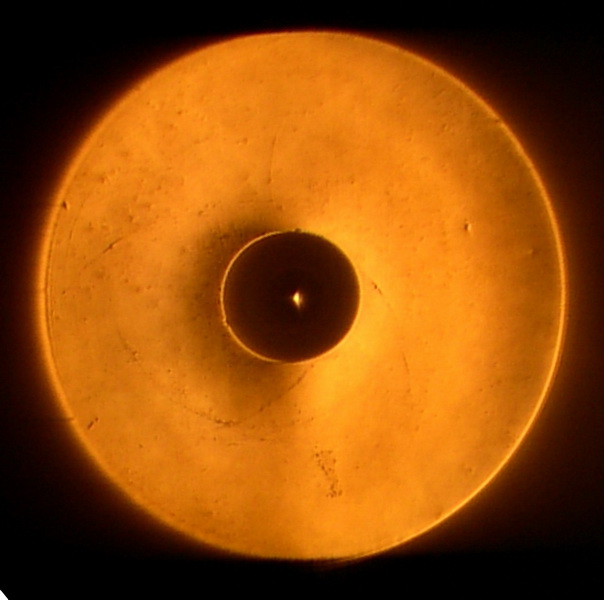

  - теневая в автоколлимации (термостабилизация близка к завершению)

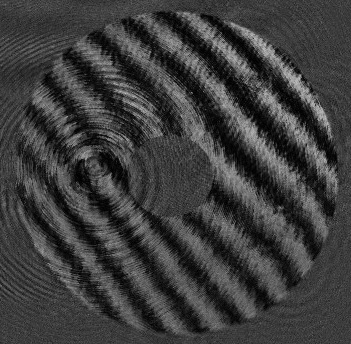

  - исходник 632.8нм - исходник 532нм

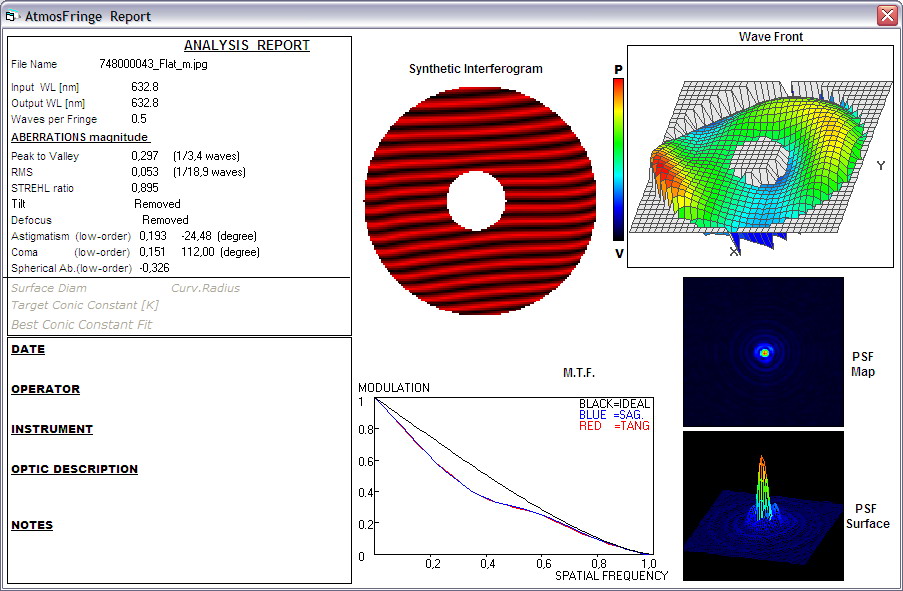

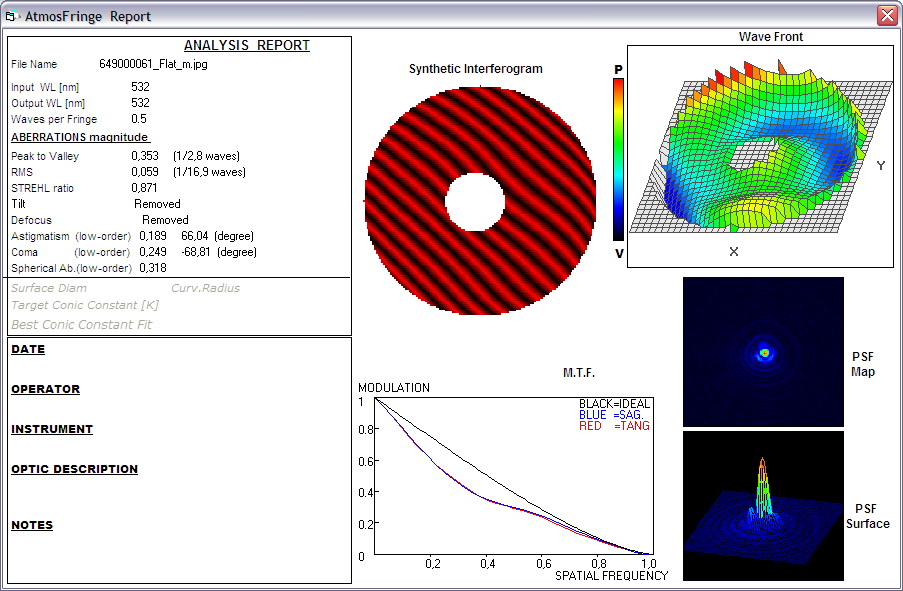

  - без вычетов 632.8нм

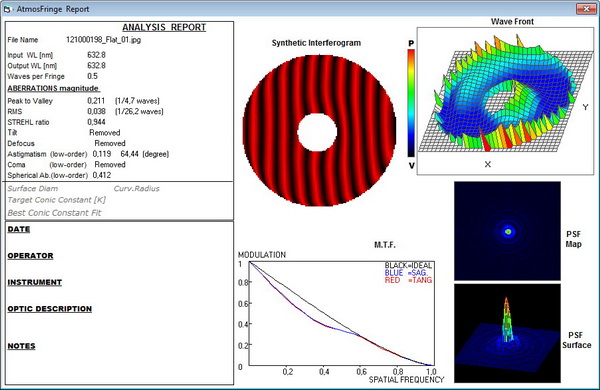

  - минус кома 632.8нм

  - без вычетов 532нм

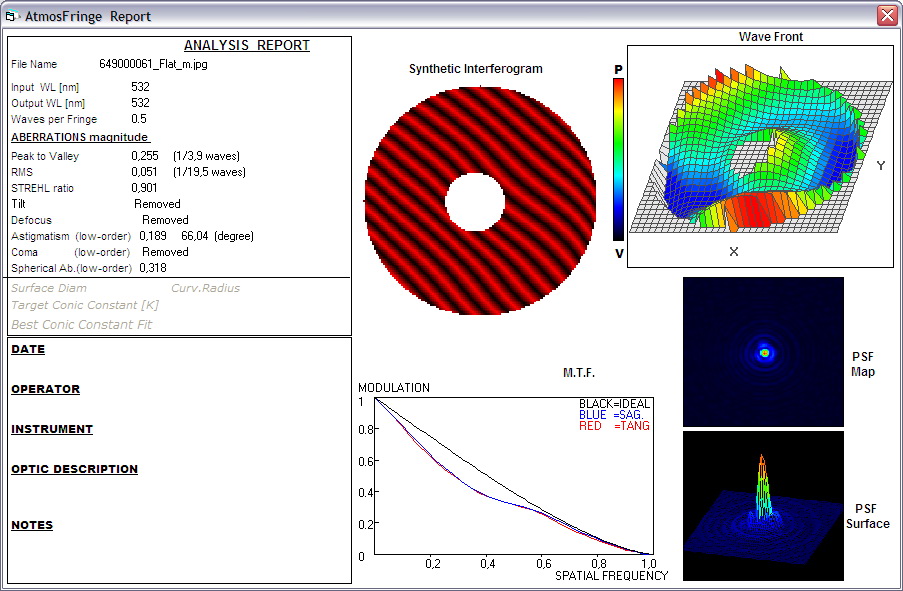

  - минус кома 532нм

  - также проверке подверглось диагональное зеркало, идущее в комплекте с менисковым кассегреном:

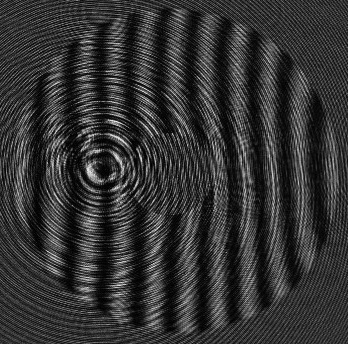

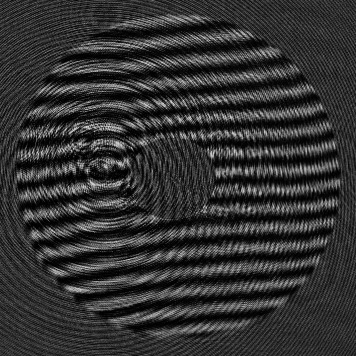

  - на лицевой поверхности зеркала имеется длинная ласина, интерферометрирование с помощью метода многолучевой интерференции выявило нерегулярный астигматизм поверхности диагонального зеркала далеко выходящий за всевозможные допуска (брак):




Вывод:





Теневая картина в автоколлимации без существенных форм центрально-cимметричного рельефа, но распределение оттенков картины по площади несколько неравномерно. Можно подозревать небольшой астигматизм.

Точка в общем нормальная, внефокалы слегка отличаются. Сферка есть.

Всего было отснято восемь пар роликов после трёхчасовой термостабилизации трубы.

В настоящее время инструмент всё ещё находится на скамье и окончательный вывод будет сделан после повторного его интерферометрирования.

Диагональное зеркало можно уже сейчас смело вернуть продавцу.







Повторное интерферометрирование произведено спустя сутки после первого и существенных изменений к лучшему не выявило. Было отснято в общей сложности порядка сорока роликов (4,5Гб) - при желании можно усреднить десяток волновых фронтов, что сведёт некоторые существующие различия в цифрах между тестами к погрешностям метода. Сейчас времени на это нет, да и повторное тестирование по точке и теневой убедительно свидетельствует о незначительности изменений.

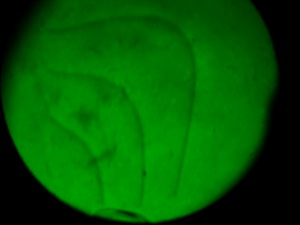

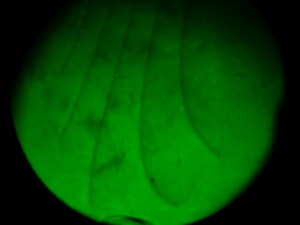

- в зелёном:
- в красном:

Идя навстречу пожеланиям владельца, труба в ближайшем будущем будет препарирована на предмет поиска пережатий и юстировку.
