ШК Celestron 8"

(вторичный рынок)

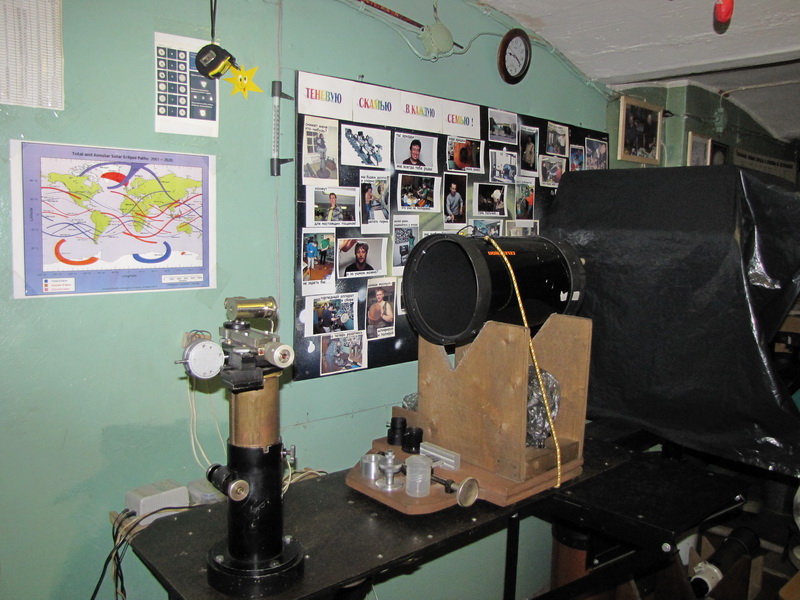

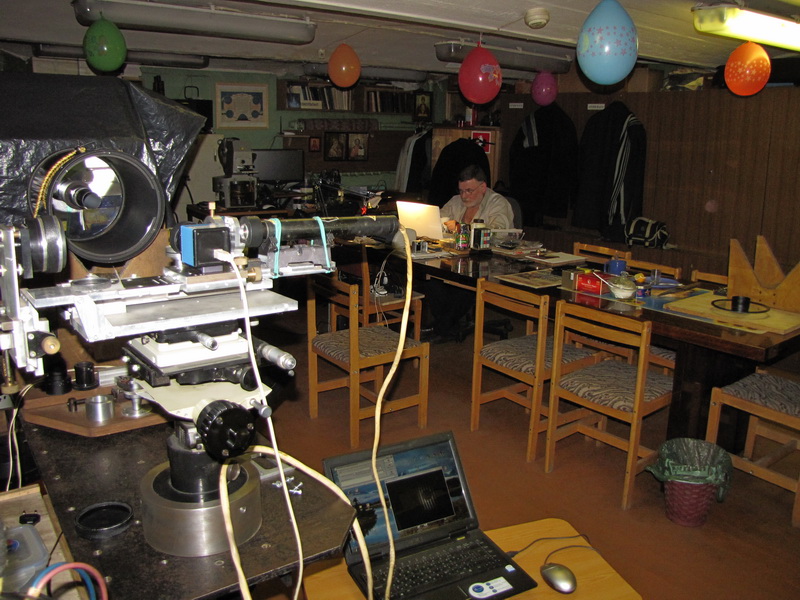

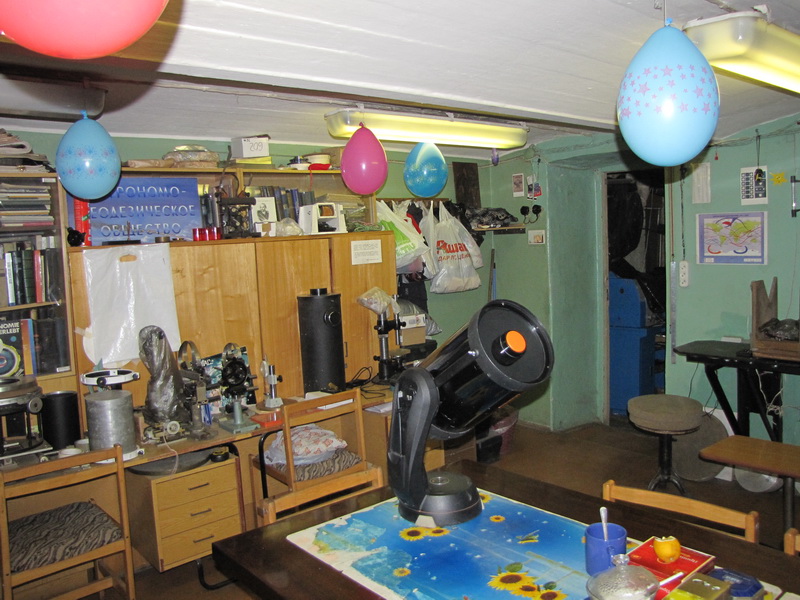

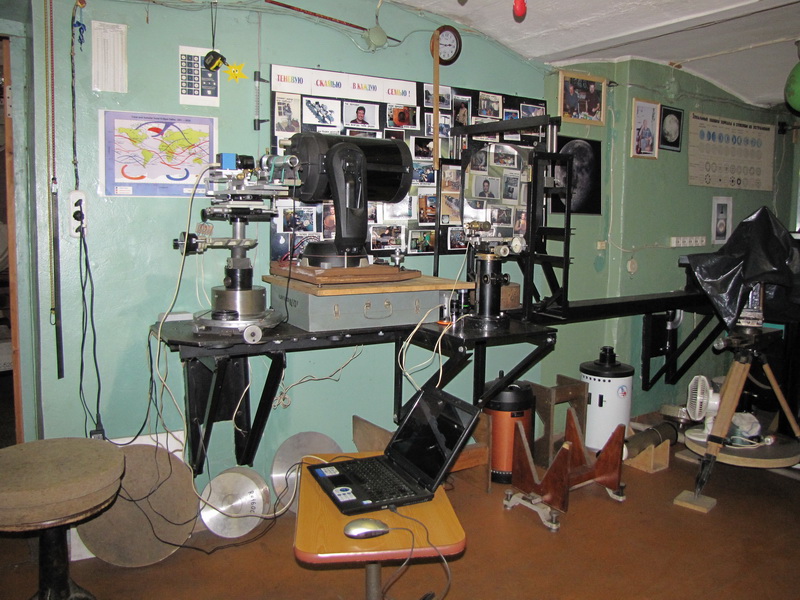

- внешний вид:

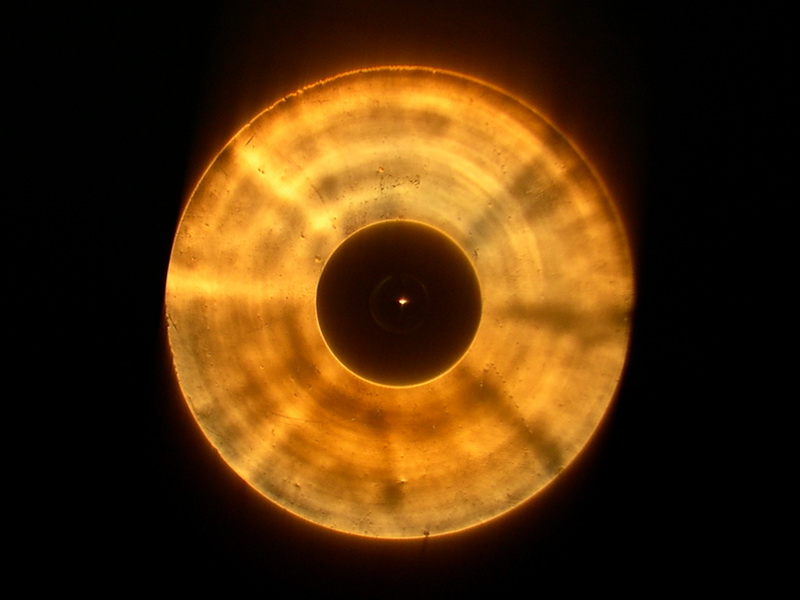

  - теневая картина в автоколлимации

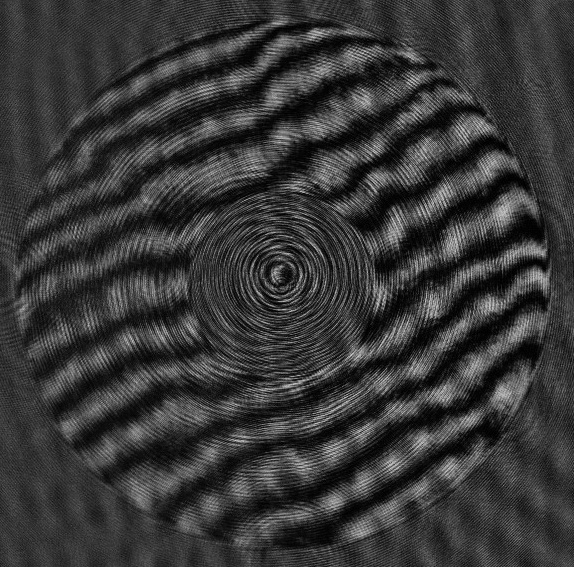

  - интерферограмма (на широком - отчётливо видны характерные рёбра)

  - точка в автоколлимации (зафокал)

  - исходник для самостоятельного расчета 532нм

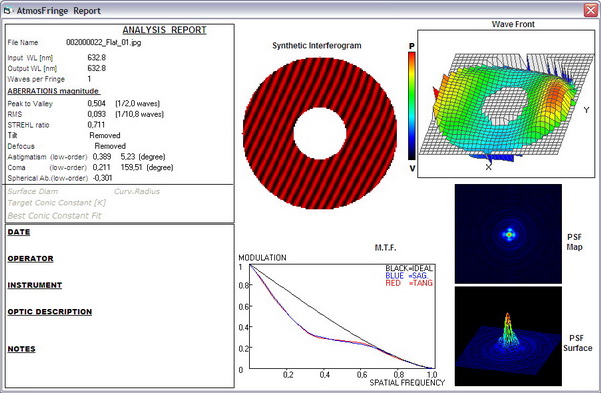

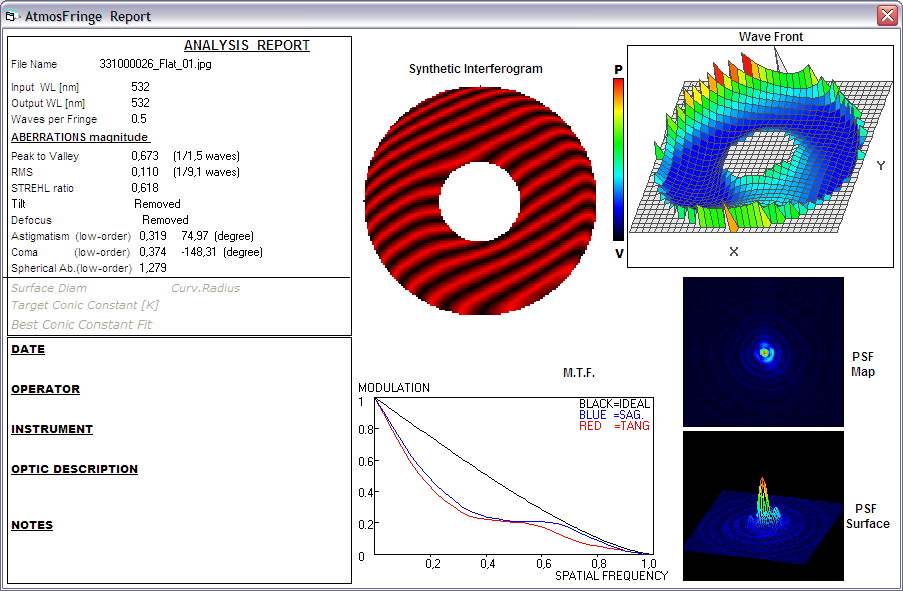

  - без вычетов

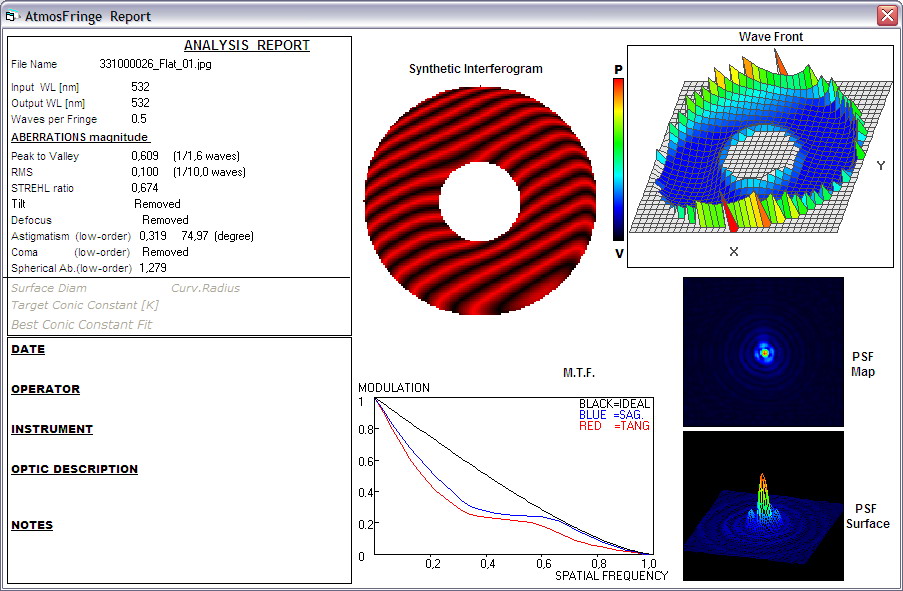

  - минус кома

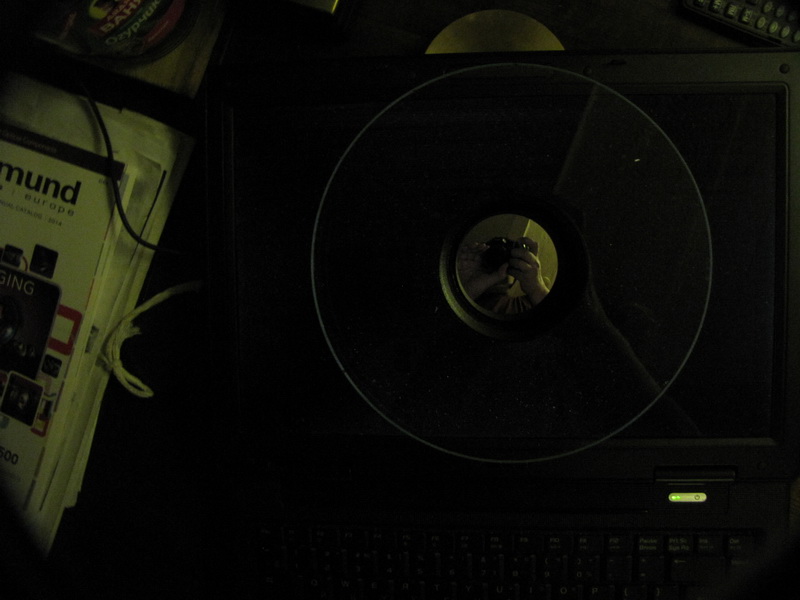

  - полярископия

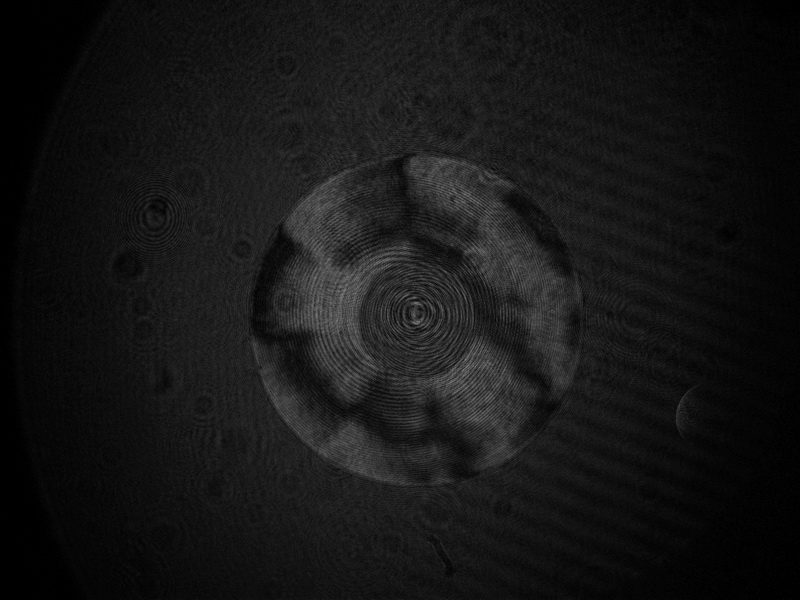

  - инерферометрирование ГЗ из радиуса

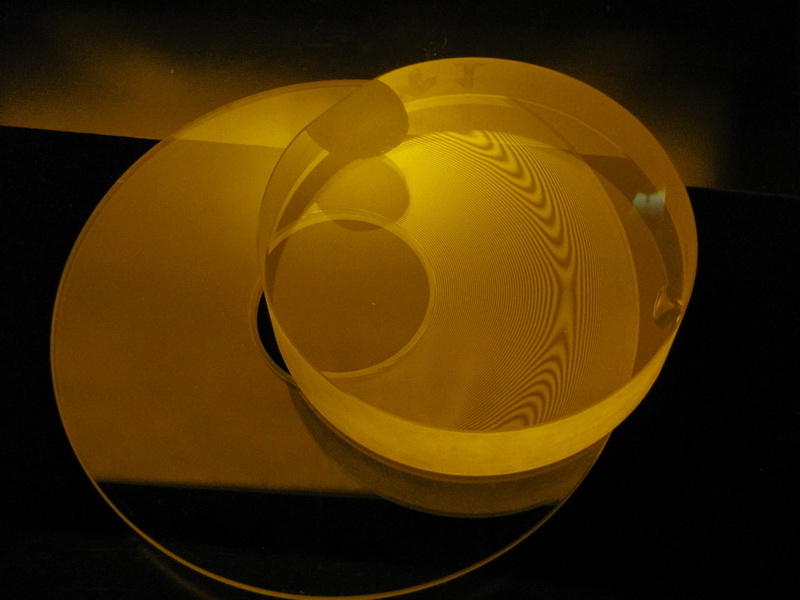

  - испытание плоской пробой (физо-интерферометрия)

  - лицевая поверхность пластины (обращена к звёздам)

  - внутренняя поверхность (смотрит на ГЗ)

  - главное зеркало отсматривается из радиуса




Вывод:





Интересный экземпляр, древний. Выпущен, вероятно, ещё в штатах. Поступил на предмет проверки перед приобретением.

Вид теневой картины весьма своеобразен - на, в общем-то традиционную для шмидт-кассегренов граммпластинку, наложились многочисленные следы радиально направленных "рёбер".

Интересно также, что внефокальные изображения точки демонстрируют аналогичную картину. В фокусе точка паршивая, мутноватая.

Интерферометрирование лишь подтвердило наихудшие опасения.

На лицевой поверхности главного зеркала имеются участки на которых напыление начало разрушаться.

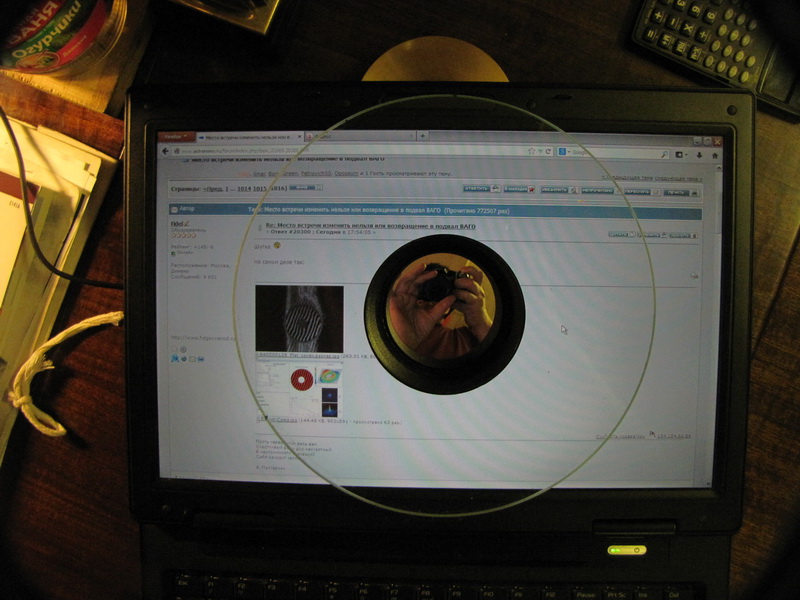

Проверка корректора на напряжения (полярископия) видимых следов плохого отжига не выявила. Картинка гаснет постепенно и равномерно.

Испытание выпуклой поверхности вторичного зеркала не проводилось за отсутствием у нас в комплекте соответствующих радиусных напылённых для многолучёвки эталонов. Да и самого интерферометра физо, куда они могли-бы быть вставлены, также нет.

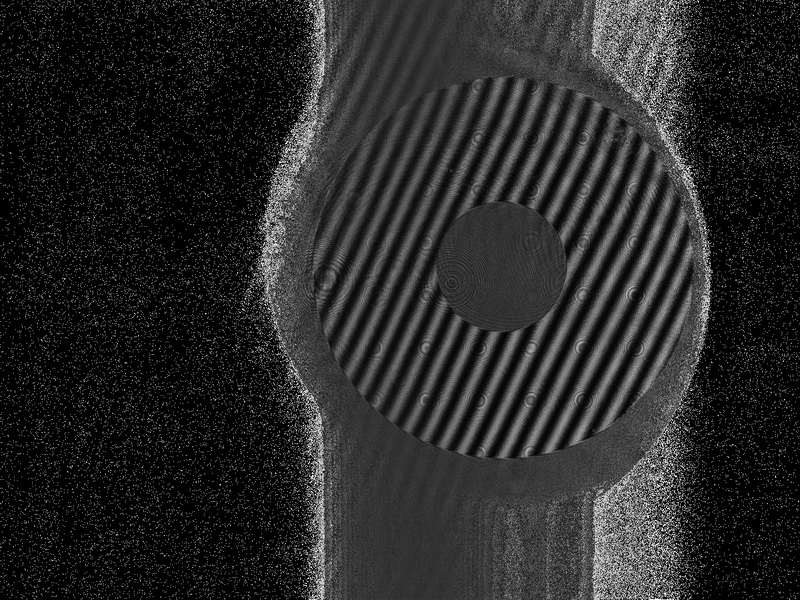

Сферическое ГЗ этого шмидта отсмотрено из радиуса - картинка идеальной сферы без каких-либо признаков рельефа, что конечно не показатель при таком относительном. Замерен действительный радиус кривизны - 813мм. Отснята интерферограмма сферы. Результат:

Корректор освобождён от блока вторичного зеркала не без труда. Пластиковая бленда была приклеена к оправе вторички и пришлось её отрывать. Впоследствии она возвращена на своё место и теперь её удерживает пара винтиков М2, т.е. она сделана съёмной. На корпусе, основании вторичного и самой пластинке имеются метки их наилучшего взаимного расположения.

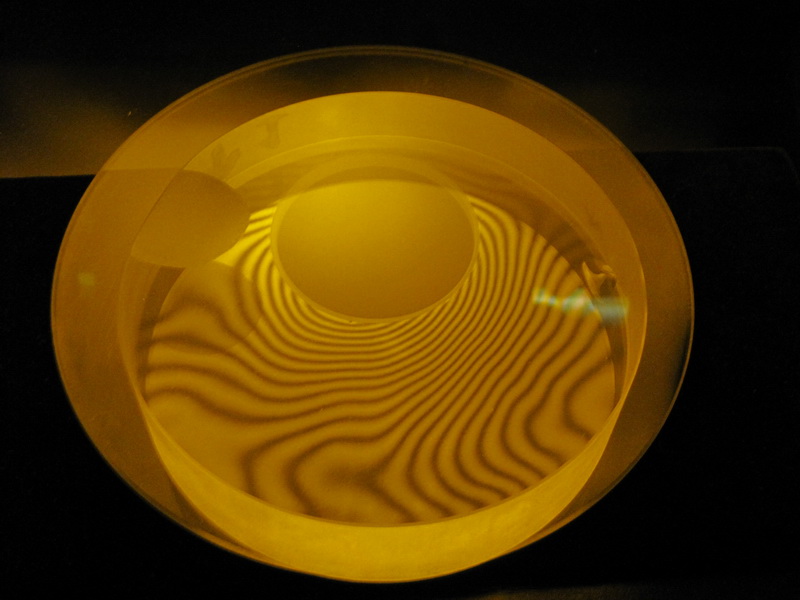

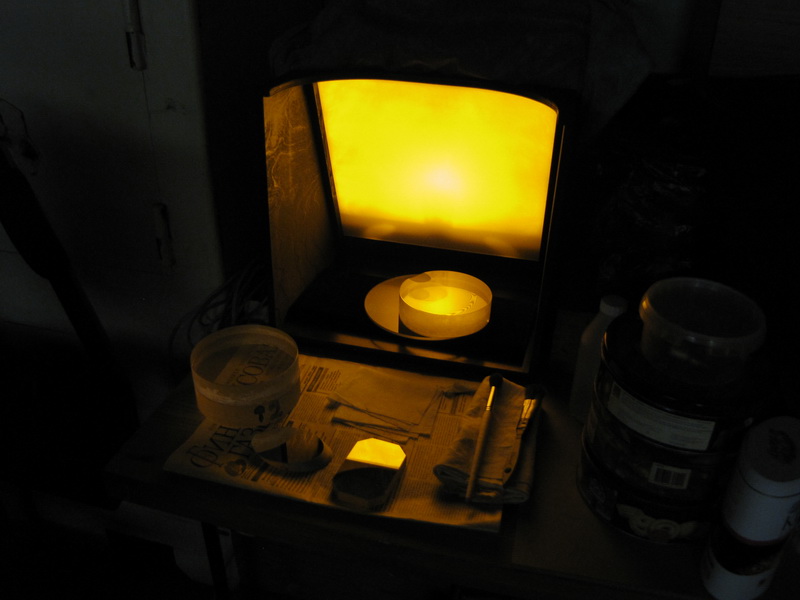

Поверхность пластинки исследована с помощью стопятидесятимиллиметрового плоского пробного стекла в лучах спектральной натриевой лампы, при посредстве агрегата подсветки (широко распространённого в оптических мастерских) из-за своего внешнего вида в шутку именуемого у нас "хлебницей".

Надёжная интерпретация результатов проверки плоской пробой несколько затруднена, поскольку для нас это первый опыт такого рода с корректором шмидта.

В конце-концов агрегат вновь был собран и отсмотрен на скамье. Видимых улучшений не замечено.

Диагноз - в морг.
