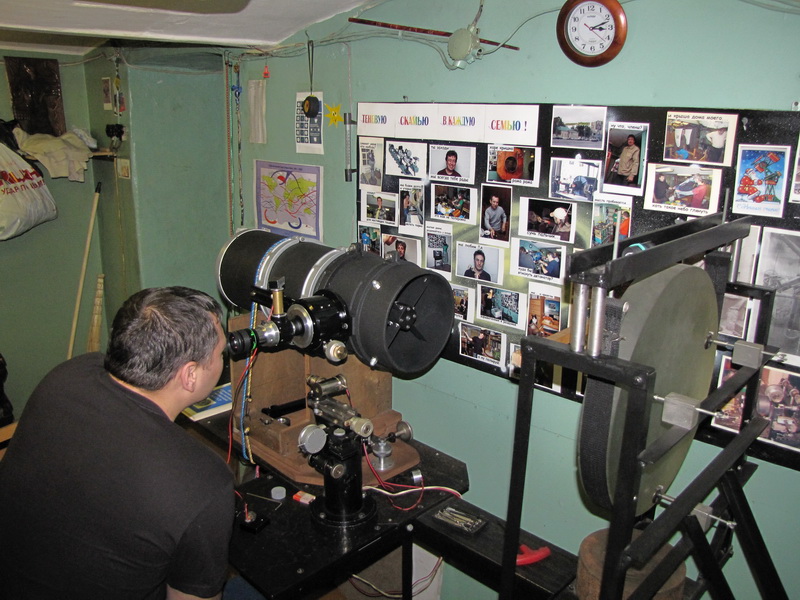

"Интерферометрические тесты в подвале ВАГО"



"Место встречи изменить нельзя или возвращение в подвал ВАГО"



Adblock Plus избавит вас от назойливой рекламыУстановите Adblock от Adguard!









Ньютон 200мм f/4 астрограф

(самодельный)

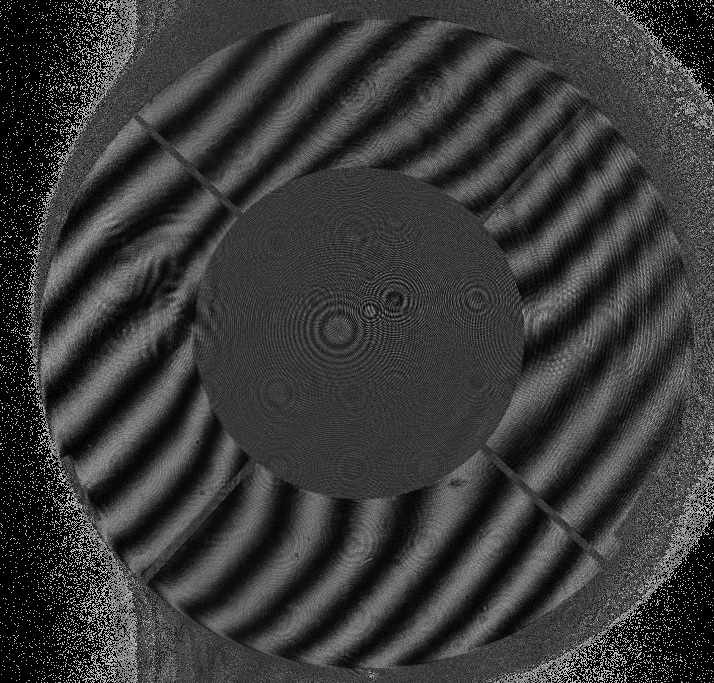

  - исходник для самостоятельного расчета 632.8нм

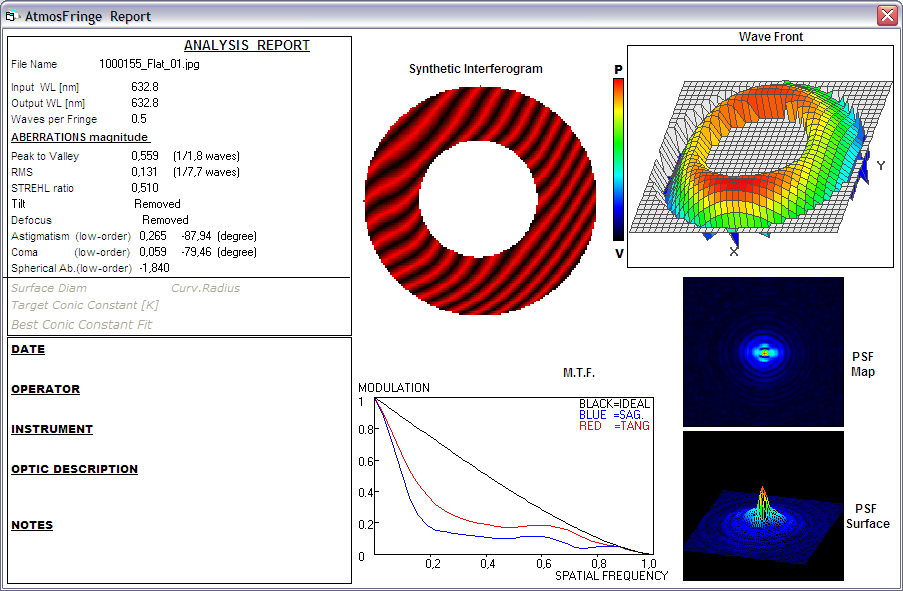

  - без вычетов (одиночный волновой фронт)

  - результат сложения четырёх волновых фронтов




Описание:

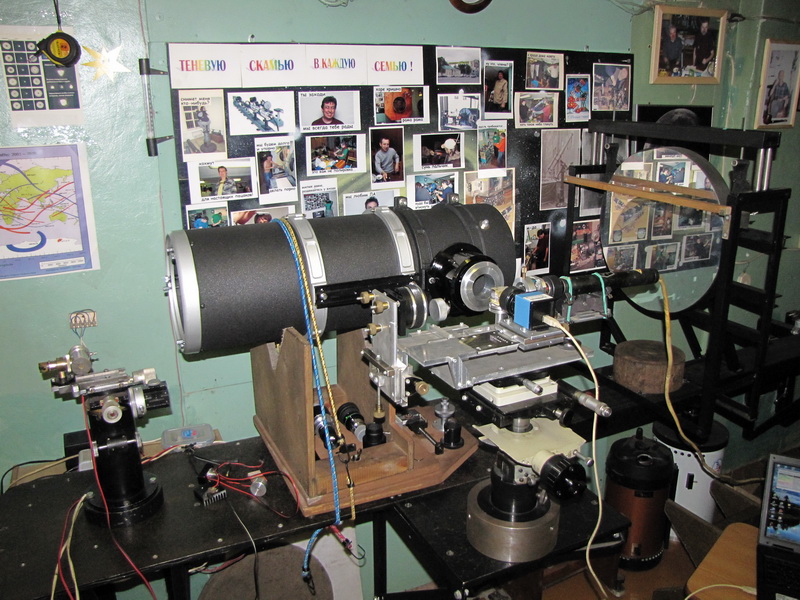

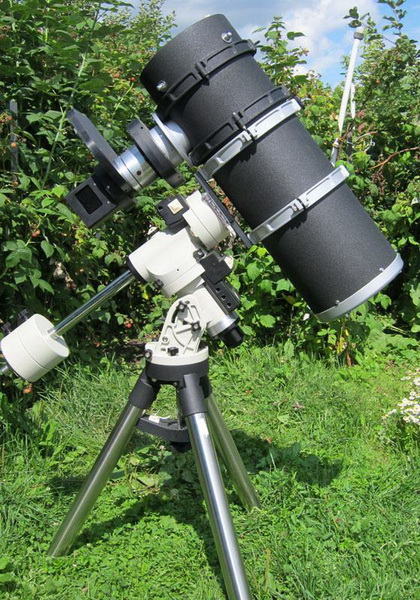

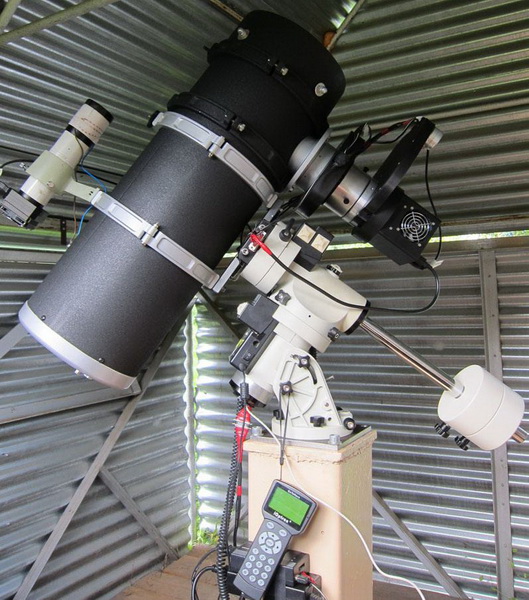

Внешний вид и описание взяты отсюда http://www.astronomy.ru/forum/index.php/topic,114518.0.html

Астрограф собран на основе серийной трубы с заменой штатной диагоналки на 100-миллиметровую диагональ, изготовленную людьми изгоями :) Толщина этого "лаптя" зачётная. Физо подтвердил надлежащее качество его плоской поверхности. Размер его избыточен и позволяет использовать приёмники со сторонами матриц порядка 40х40мм.

Металлическая (родная) труба нарощена верхним удлинительным кольцом - оно стеклопластиковое, с усилением под растяжки. Прочное -практически монолит. "Паук" также выполнен крайне добротно. Юстировка "стакана", несущего диагональное зеркало, реализуется четырьмя юстировочными винтами в отличие от привычной треугольной схемы.

Штатный фокусёр заменён на трёхдюймовый, в расчёте на корректор ASA 3"- 0.95x.

Примеры астрофотографий, выполненных этим инструментом с установленным на нём корректором ASA 3"- 0.95x

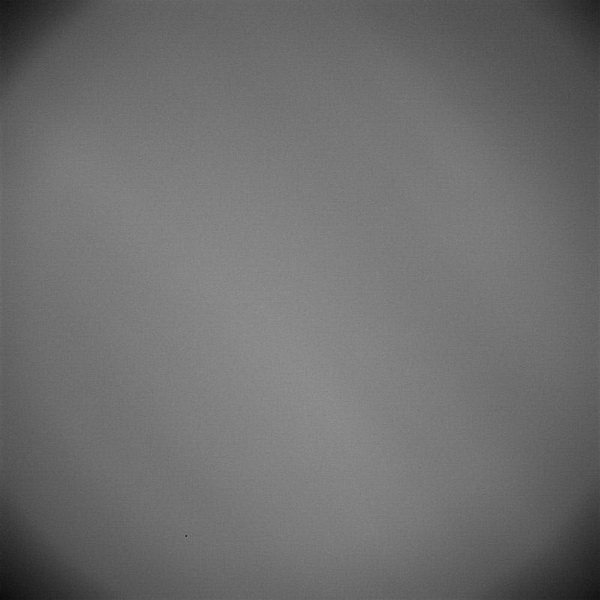

Виньетирование с 3" корректором на KAF-16803

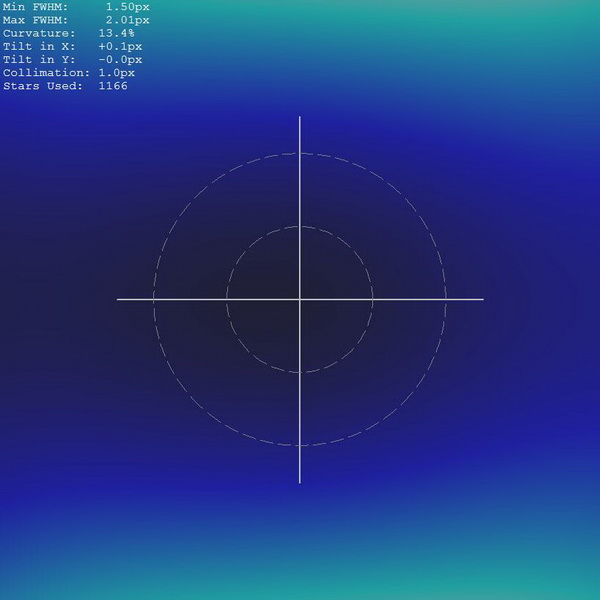

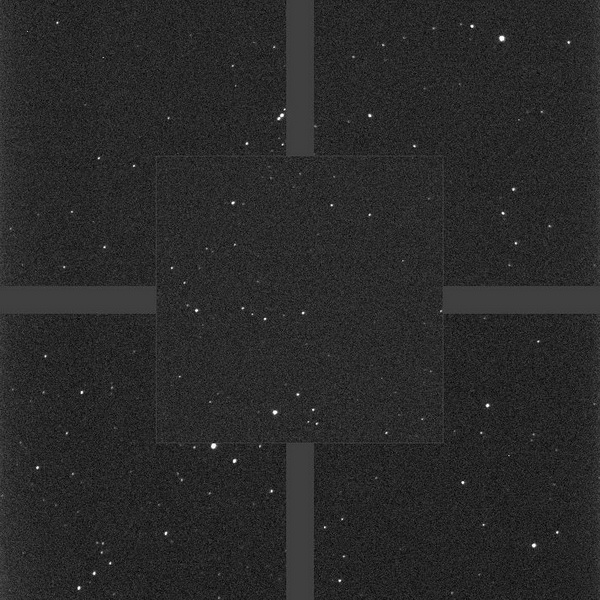

Тесты поля  с корректором ASA 3". Юстировка с лазерным коллиматором, без дальнейшей коррекции.
Приемник KAF-16803, 36,8x36,8 мм.

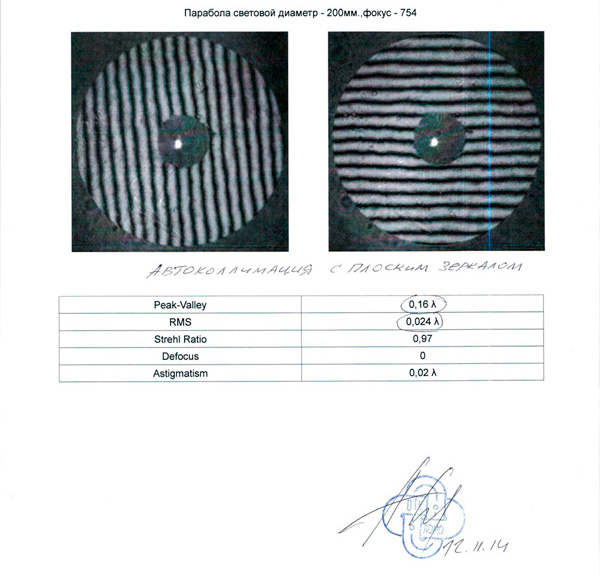

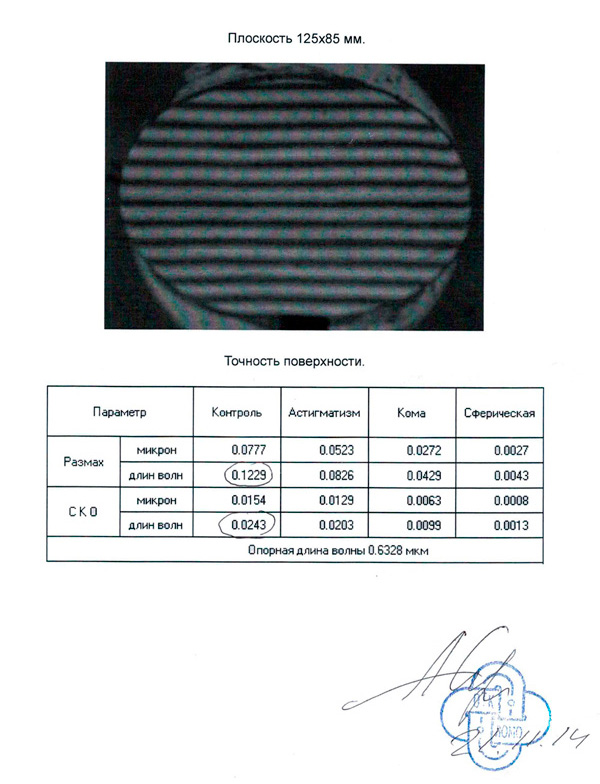

Несколько позже для этой трубы были заказаны новое ГЗ и диагональное зеркало производства ленинградской оптической конторы Тайдекс

Результат сложения двух взаимно перпендикулярных волновых фронтов для ГЗ
