Levenhuk Ra R130 ED Triplet OTA

(поступил с жалобами на кому и астигматизм)

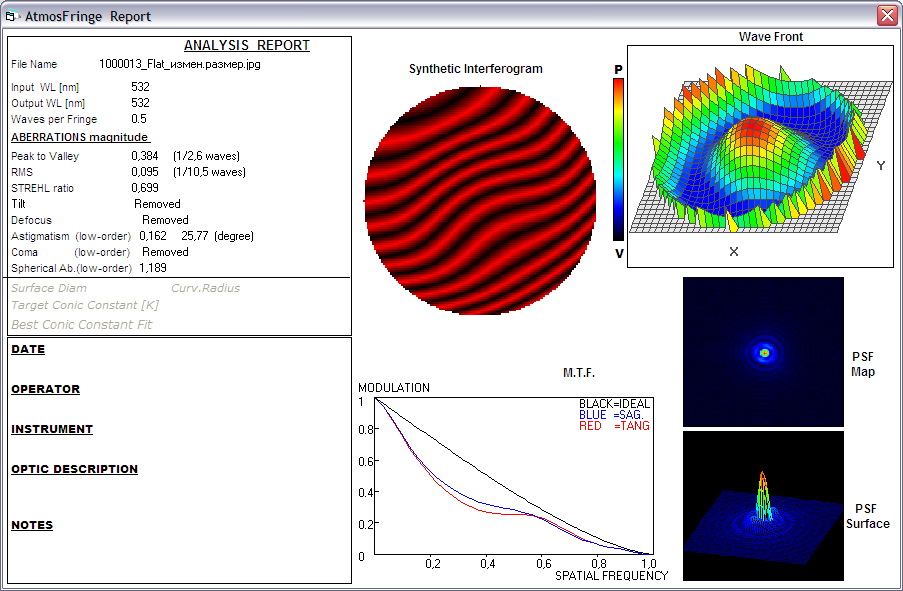

  - исходник для самостоятельного расчета (в зелёном)

  - без вычетов (в зелёном)

  - минус кома (в зелёном)








Вывод:





Рефрактор-апохромат был приобретён в подарок и использовался по назначению. Через некоторое, довольно продолжительное время, возникли подозрения на кому и астигматизм и триплет прибыл на проверку.

Центровка - значительный перекос фокальной плоскости;

Точка - сильнейшая кома;

Юстировочные в оправе - ни один из 24-х не касается торцов линз;

С помощью GMK-коллиматора и юстировочных на фланце трубы объектив был сцентрирован. Затем, в течение примерно полутора часов, было найдено правильное взаимное поперечное расположение трёх линз и получена точка, т.е. устранена кома. Разглядывание точки с помощью фильтра светофора не обнаружило. Имеется лёгкое потемнение в кольцах с одной стороны. Не критичное на фоне имеющегося множества лишних колец. Астигматизм за ними не виден.

Внефокалы разные - в зафокале густой пух...

Хроматизм уверенный, но не чрезмерный.

Теневая - ярко выраженная параболообразная форма. Яма в центре, заваленный край. Окрашена слева синим, справа - зелёным. Хроматизм.

Итог - проверку следовало выполнить сразу после покупки и тогда-же вернуть трубу в магазин.
