МС Рубинар — 10/1000 Макро

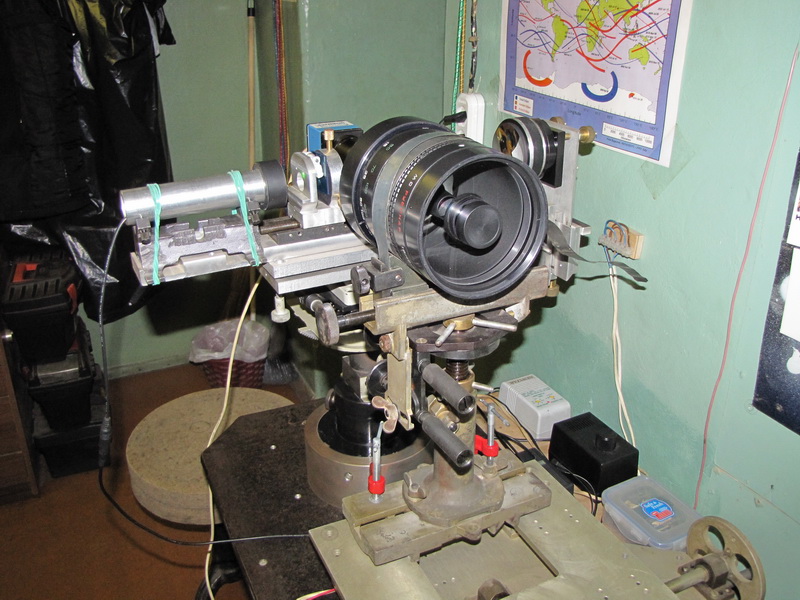

- внешний вид






"Рубина́р — семейство зеркально-менисковых объективов с больши́м фокусным расстоянием, выпускающиеся на Лыткаринском заводе оптического стекла (ОАО ЛЗОС). Объективы этого семейства предназначены для использования в качестве сменных к малоформатным однообъективным зеркальным фотоаппаратам.

Крепление объективов — резьбовое М42×1/45,5 или байонет К. Имеют резьбовое гнездо для крепления на штативе (кроме Рубинар 4,5/300 и Рубинар 8/500).

Основное применение объективов семейства «Рубинар» — астросъёмка, фотографирование удалённых объектов, птиц, животных (фотоохота).

С 2012 года выпуск этих объективов прекращён.

Стремление к увеличению фокусного расстояния объективов при сохранении небольших габаритов оправы привело к созданию оригинальной конструкции объективов серии «МТО», состоящих из линз и зеркал, нанесённых на сферическую поверхность.

Объективы «Рубинар» создавались на базе фотографических объективов «МТО» и «ЗМ» сделанных по модифицированной схеме Максутова — Кассегрена с предфокальным корректором поля.

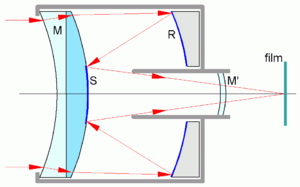

Схема объектива

«Рубинар» — катадиоптрический телескоп по схеме, наиболее часто именуемой как «Рихтера-Слефогта» (Richter-Slevogt), по фамилиям германских оптиков. Другие её названия «Волосова-Гальперна-Печатниковой» (СССР), и «Houghton» (США). Схема включает в себя пару полноапертурных линз, главное и вторичное сферические зеркала, а также корректор астигматизма и кривизны поля, представляющей собой отрицательную предфокальную линзу небольшого диаметра, установленную позади главного зеркала, и удлиняющую фокусное расстояние примерно в 1,4 раза. Вторичное зеркало имеет тип манжена, установлено в передней полноапертурной линзе. Центральное экранирование вторичным зеркалом составляет, у разных моделей, 13-36 % площади, или 34-50 % диаметра входного зрачка. Объектив создаёт широкое плоское фотографическое поле. Может использоваться в качестве объектива или телескопа. Апертура различных моделей от 53 мм до 106 мм.

Фокусировка объектива — ручная по изображению на фокусировочном экране. Относительное отверстие диафрагмы — постоянное."

Материал из Википедии — свободной энциклопедии

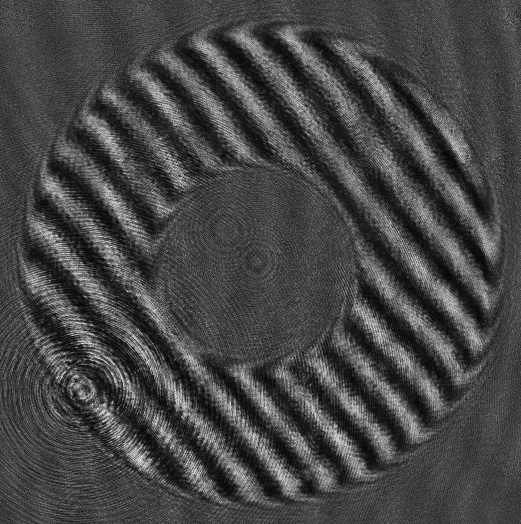

- исходник для самостоятельного расчета 532нм



  - без вычетов 532нм

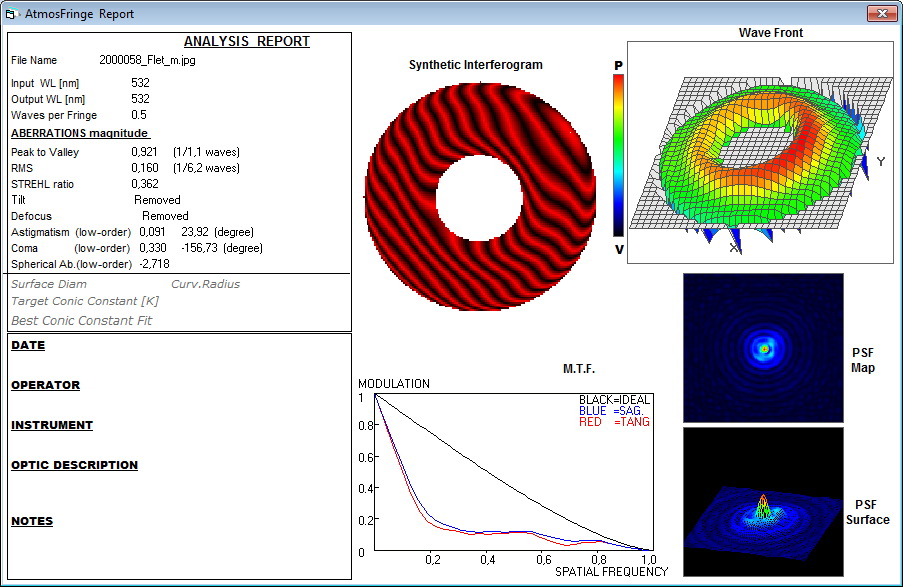

  - минус кома 532нм





Вывод:







Теневая - соответствует интерферограмме, хоть рассмотреть её и было непросто. Линейный размер поля мизерный.

Точка - в связи с малым выносом отсмотреть не удалось.
