Прибыл на замену диагонального зеркала и повторное тестирование.

Ранее этот инструмент проверялся (сразу после покупки) и, по каким-то причинам, не был сдан в магазин. Вероятно просто не оказалось экземпляра на замену.

http://www.fidgor.narod.ru/Observers/Test/test_279.html

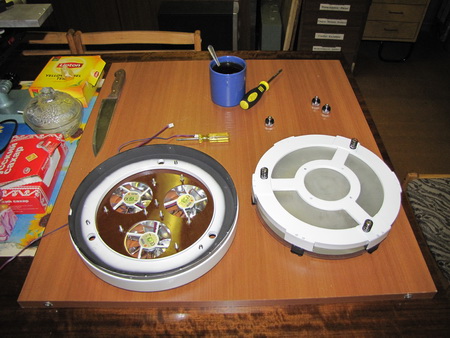

Владелец принял решение задиафрагмировать край, наладить продувку и поменять диагоналку. В соответствии с чем им были приобретены и установлены три тихоходных вентилятора, изготовлено и установлено кольцо-диафрагма и заказано новое диагональное зеркало от забугорной конторы "Антарес-Оптик".

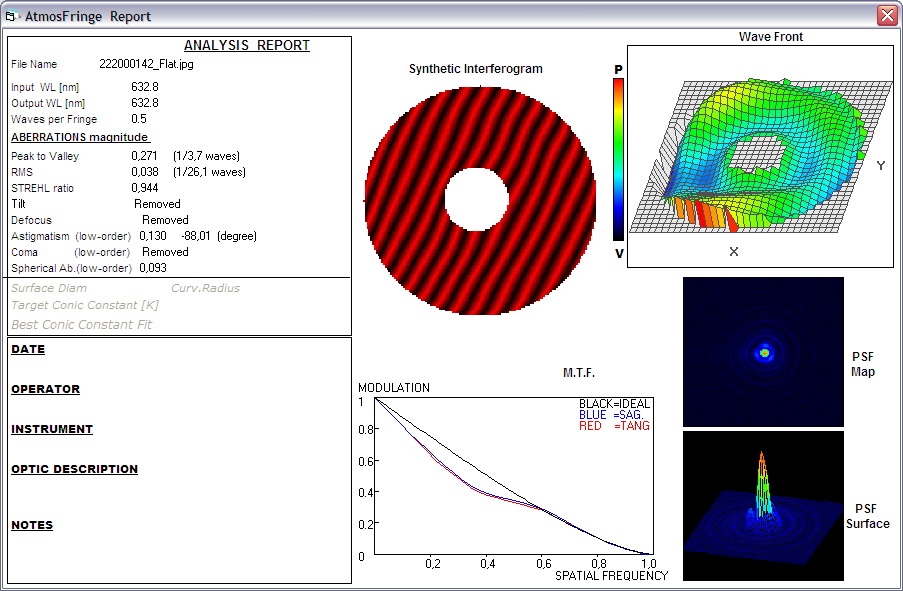

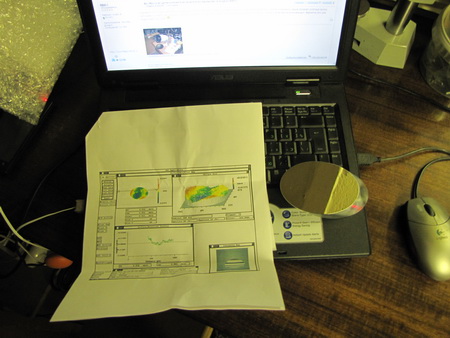

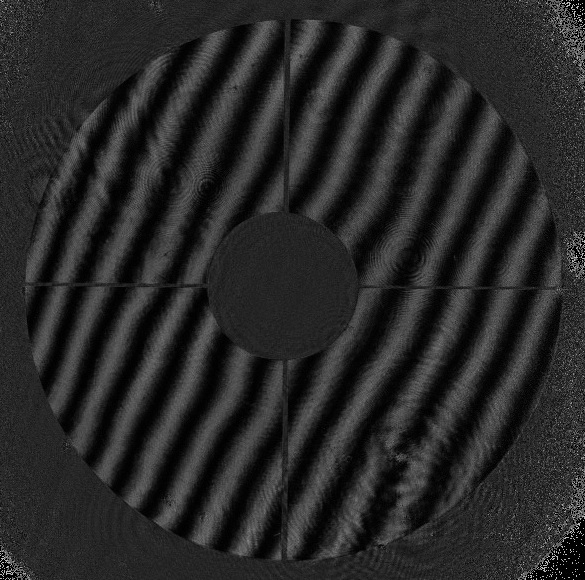

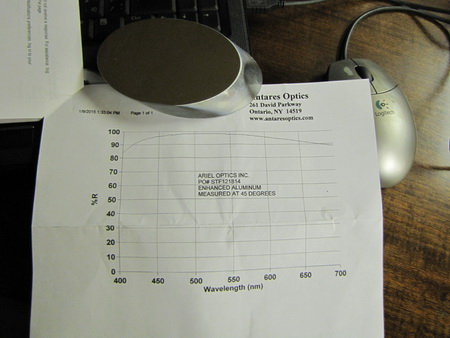

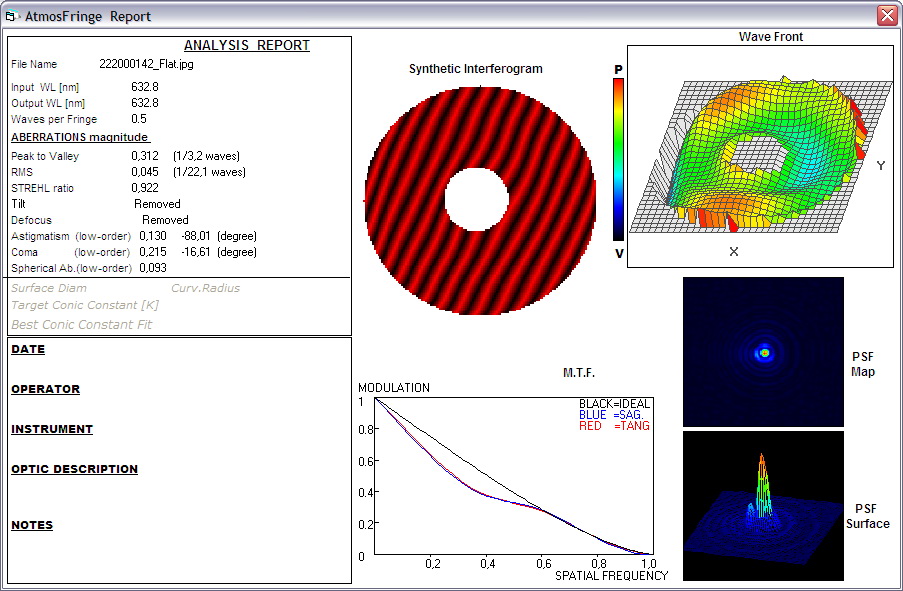

Перед переклеиванием номерное диагональное зеркало было проверено на соответствие его паспортным данным. Оказалось, что это тот редкий случай, когда заявленное соответствует фактическому.

Замена была произведена. Для этого пришлось слегка укоротить штатный "стакан", немного подрезав его цилиндрическую часть на токарном, т.к. толщина антаресовского зачётная и центр его не попадал на ось фокусировочного.

После юстировки и проверки по точке был обнаружен сильнейший астигматизм...

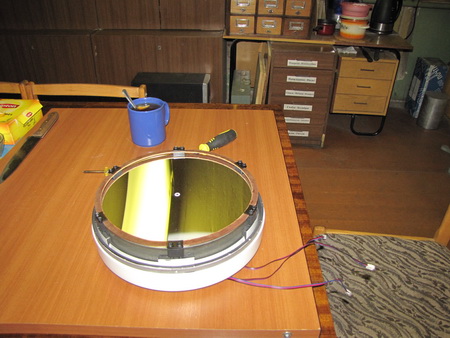

Из трубы была извлечена оправа ГЗ и выяснилось, что в процессе установки диафрагмы пережаты лапки крепления зеркала. Ослабление затяжки многочисленных лапок всё поставило на свои места и телескоп показал вполне приличную точку.

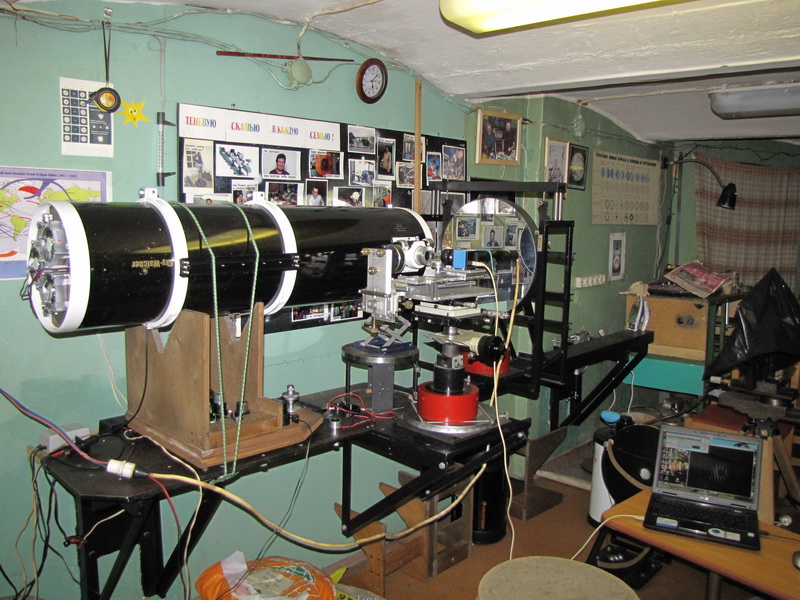

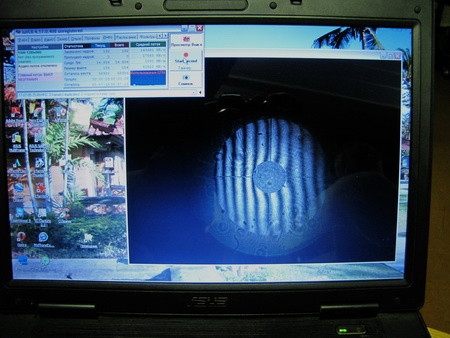

Окончательное тестирование производилось с работающей системой продувки.
