МАК 127/1500

(из магазина)

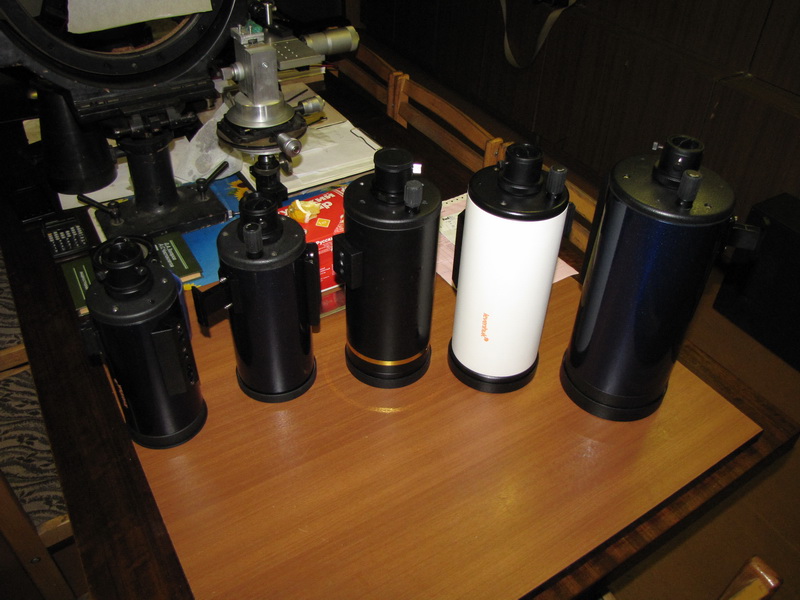

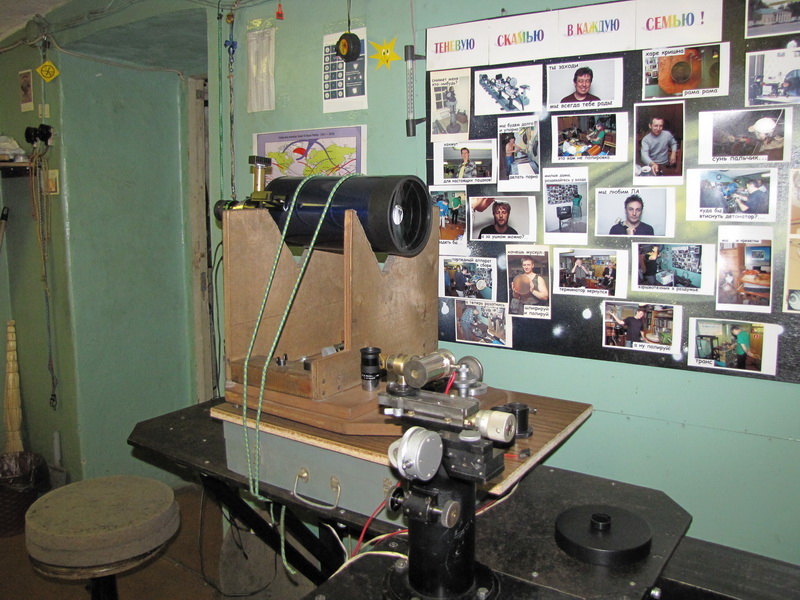

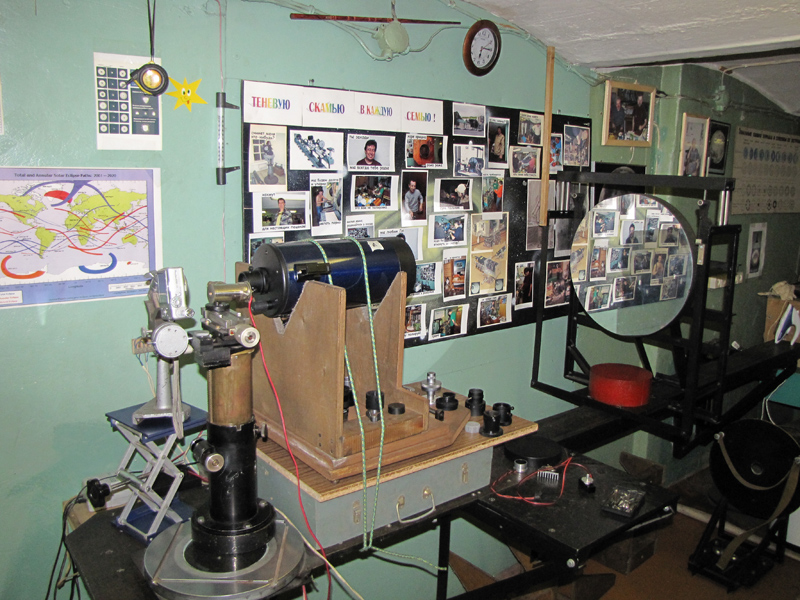

- внешний вид

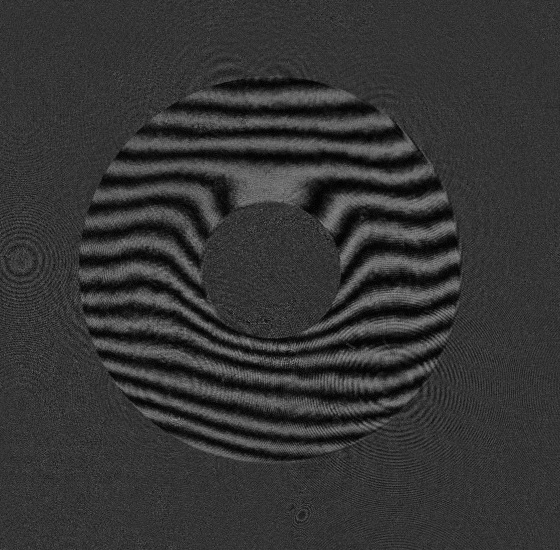

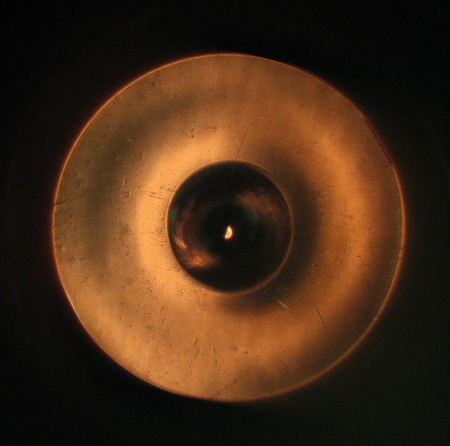

- теневая в автоколлимации - исходник для самостоятельного расчета (532нм)

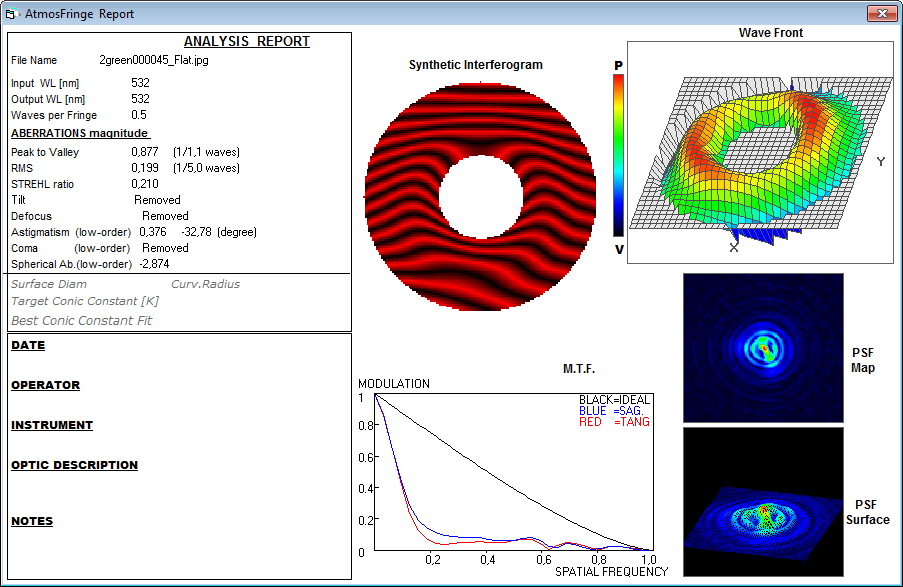

  - минус кома



Вывод:



Максутов-Кассегрен поступил в рамках выборочной проверки качества.

Получил условный №1 и соответствующую наклейку на корпус.

Юстировка отсутствует.

Перед тестом выдержан в помещении в течении трёх часов, при перепаде улица-помещение 26 град.

Отъюстировать не удалось, несмотря на продолжительные усилия - точка не образуется. Выставлен на концентричность с помощью коллиматора Такахаши.

Теневая - соответствует интерферограмме. Тень распределяется неравномерно - астигматизм. Рельеф отчётлив - "воротник", канава, валик.

Точка - размазанная. Симбиоз комы, астигматизма и сферы.

Брак.

------------------------------

Прим. На следующий после проверки день на память пришёл случай с МАК 90х1250, когда резиновое кольцо-прокладка активно мешало юстировке. Думается, что коренным образом это дела не поправит, но проверить не помешает. Что и будет в бижайшее время сделано.

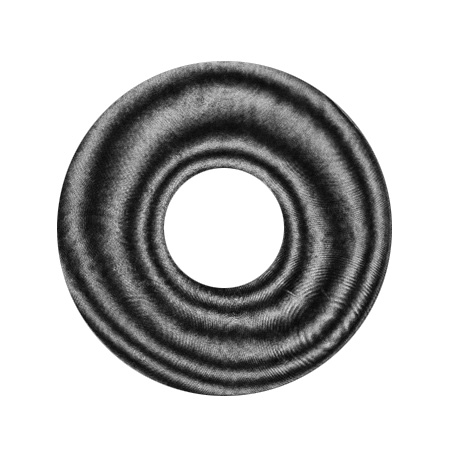

- на кольцах

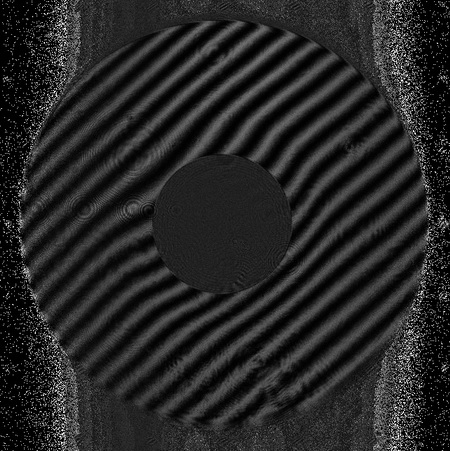

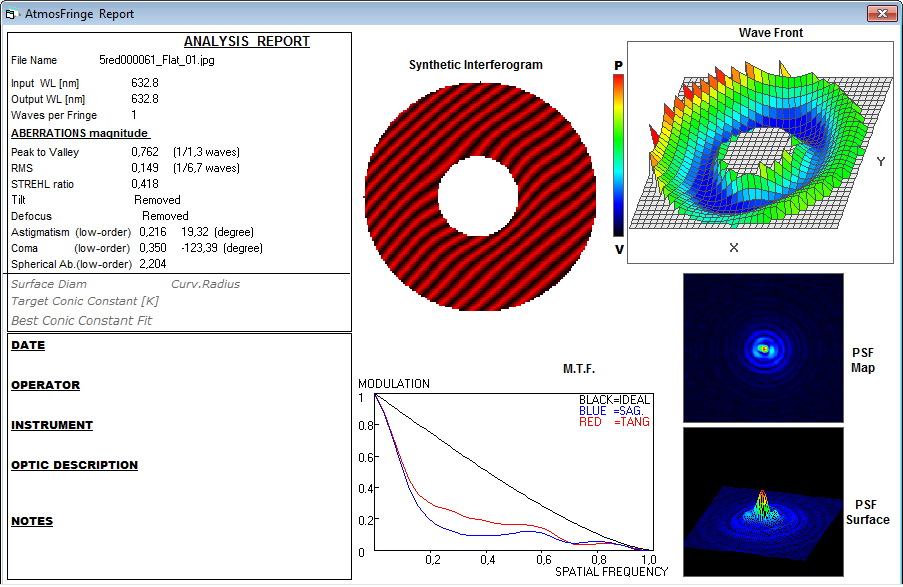

- на широком


Прим. Повторная проверка произведена. Сила зажатия резинового кольца-прокладки уменьшена, но это мало что изменило - отъюстировать снова не удалось. Также было ослаблено прижимное колцо в оправе мениска, а сам он проверен на внутренние напряжения. Напряжений нет.

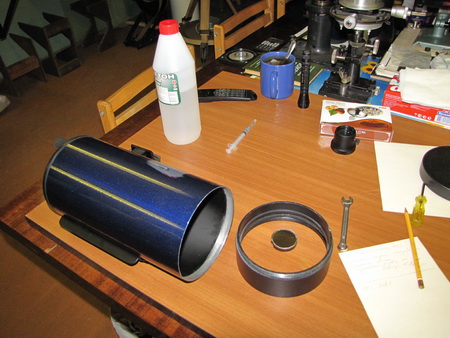

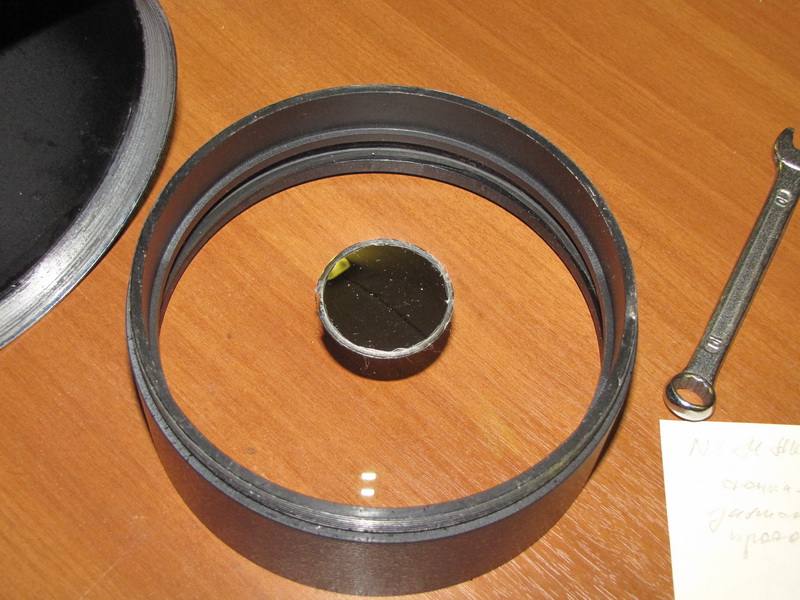

В ходе разборки внезапно обнаружилось, что на вторичке отсутствует бленда-отсекатель. Вокруг пятачка алюминиевого фильма на внутренней, выпуклой стороне мениска, видны остатки тканевой прокладки на которой была приклеена бленда. Волоски этой ткани забавно торчат во все стороны.

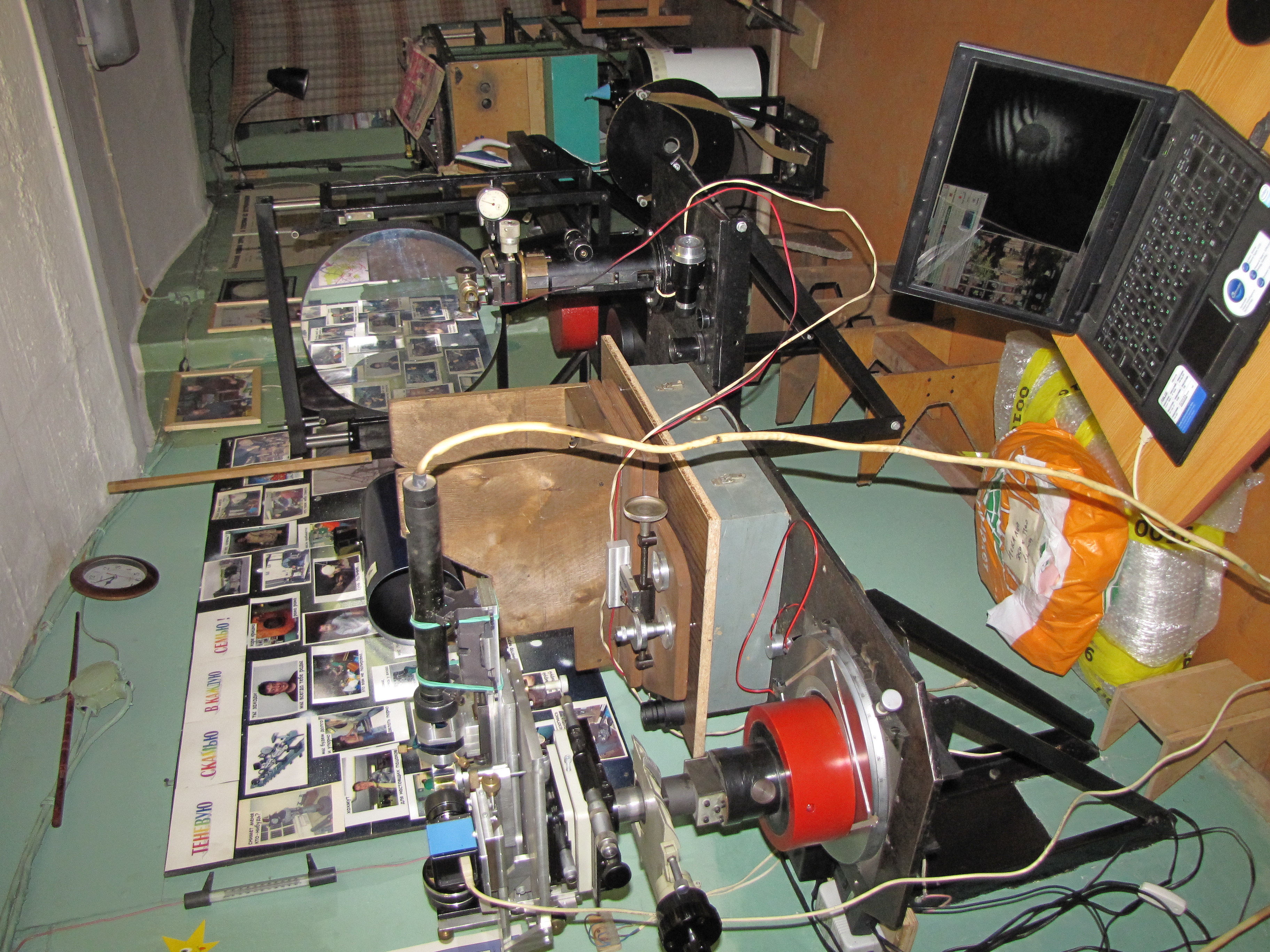

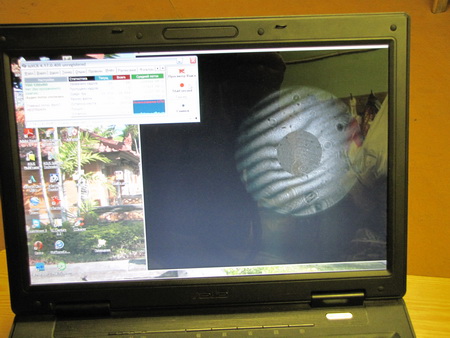

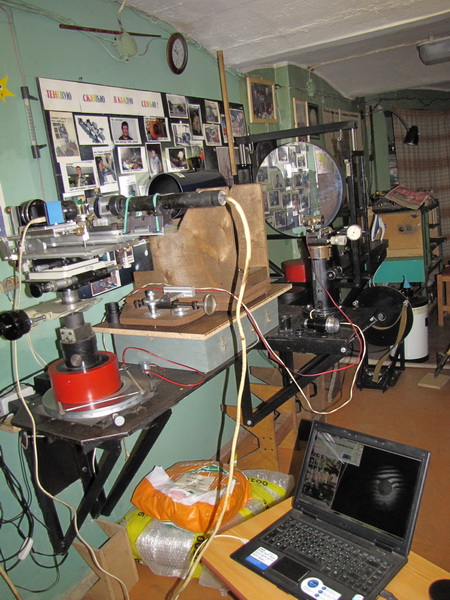

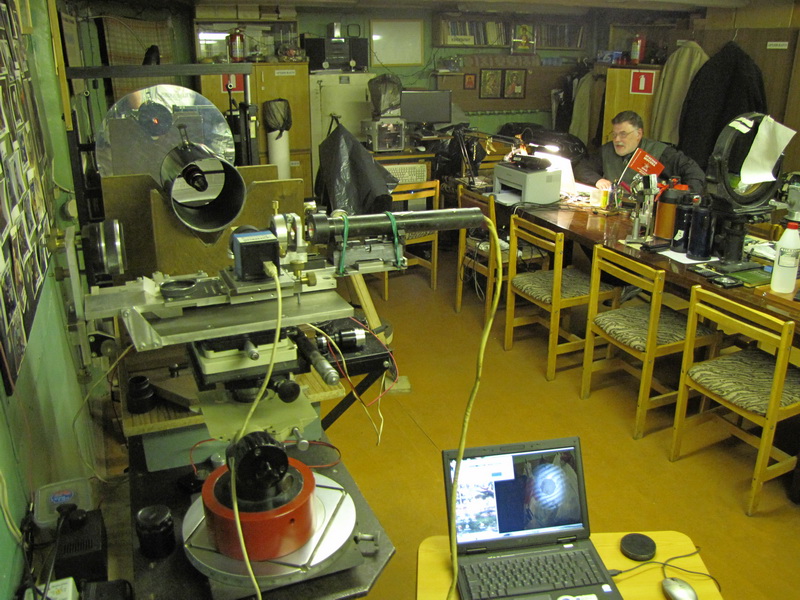

Далее было отсмотрено из радиуса сферическое главное зеркало и получена его интерферограмма. Очевидно - причина брака в низком качестве его изготовления.

Два радиуса...

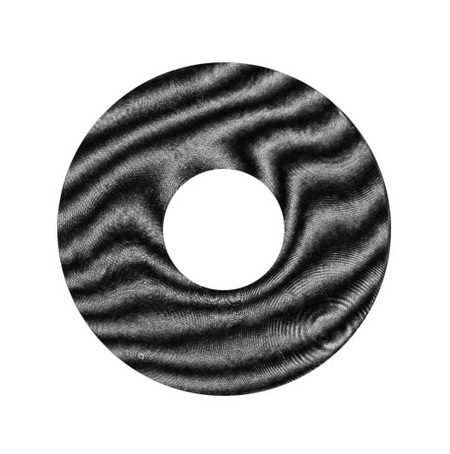

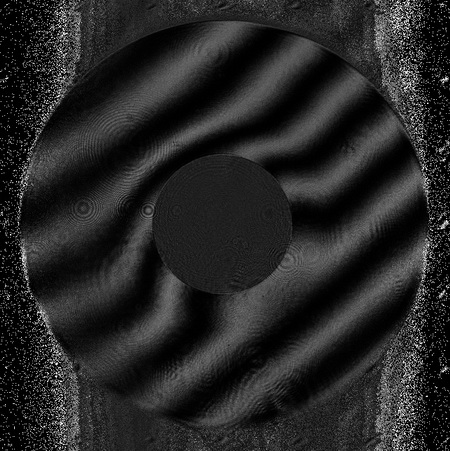

- ГЗ на широком




Прим. Окончательный вывод - брак ГЗ + некомплект (отсутствие бленды вторичного)

Рекомендация - возврат поставщику.
