MAK 150/1500 (?)

(вторичный рынок)

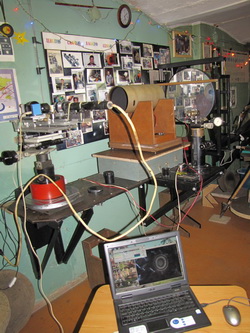

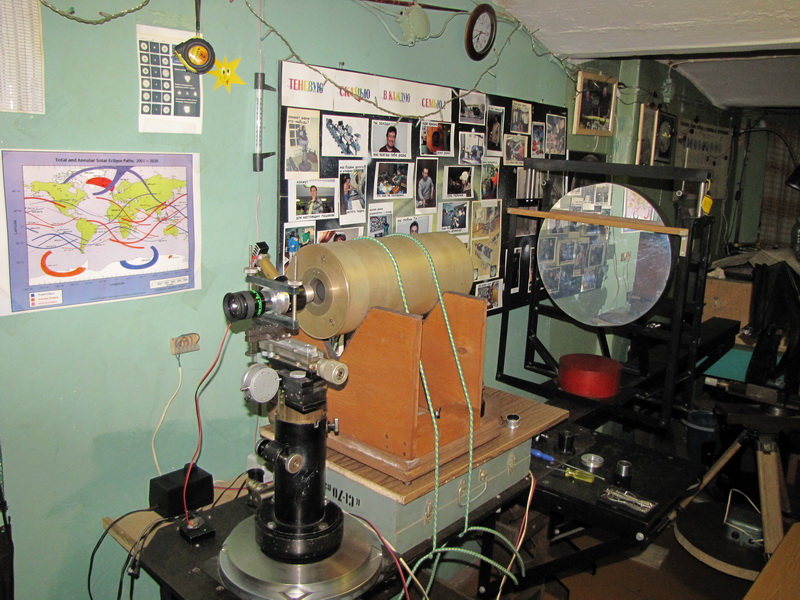

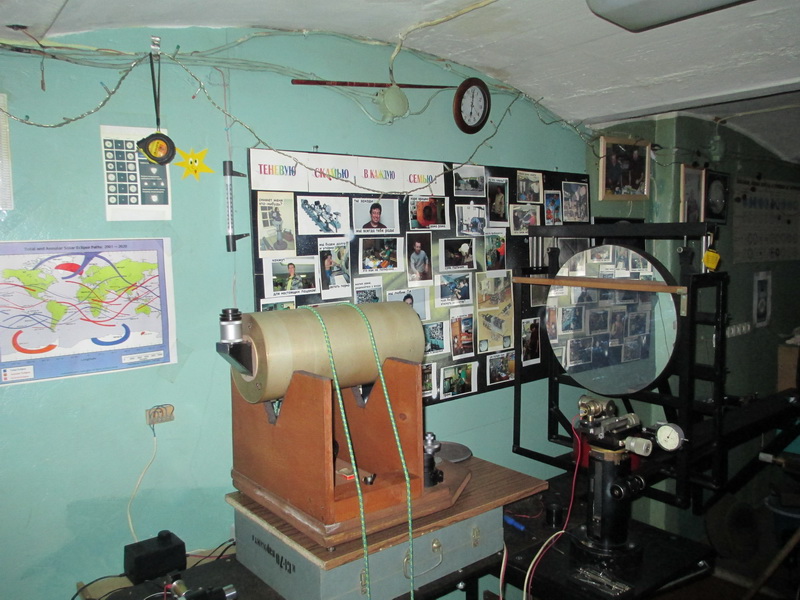

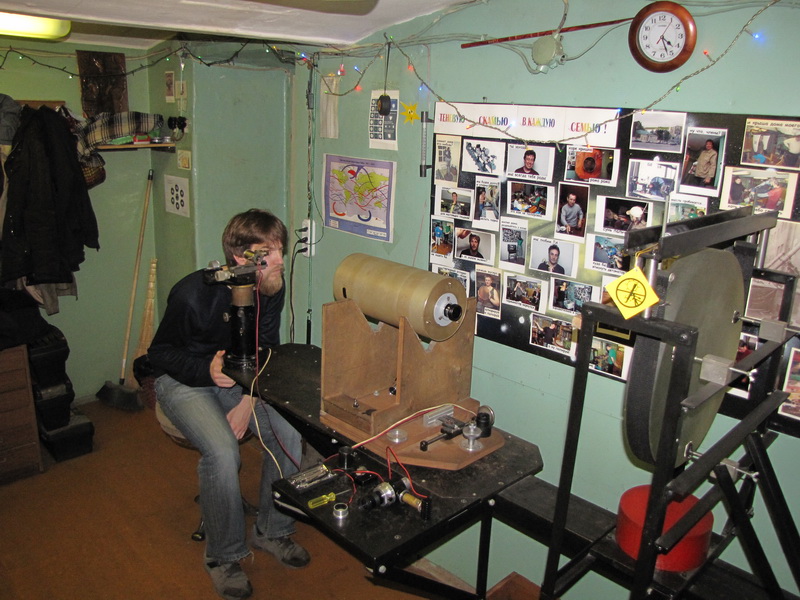

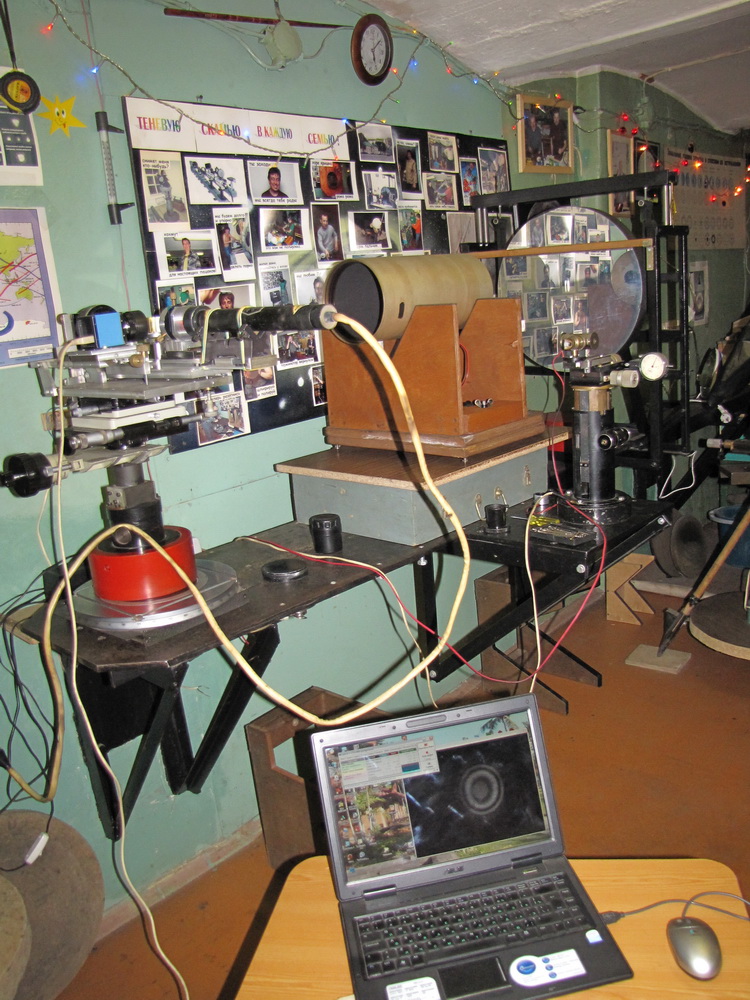

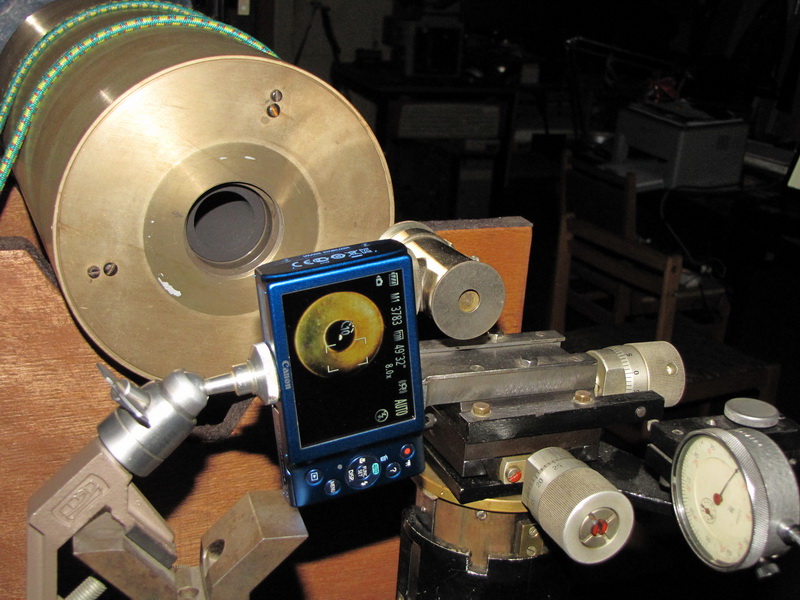

- внешний вид

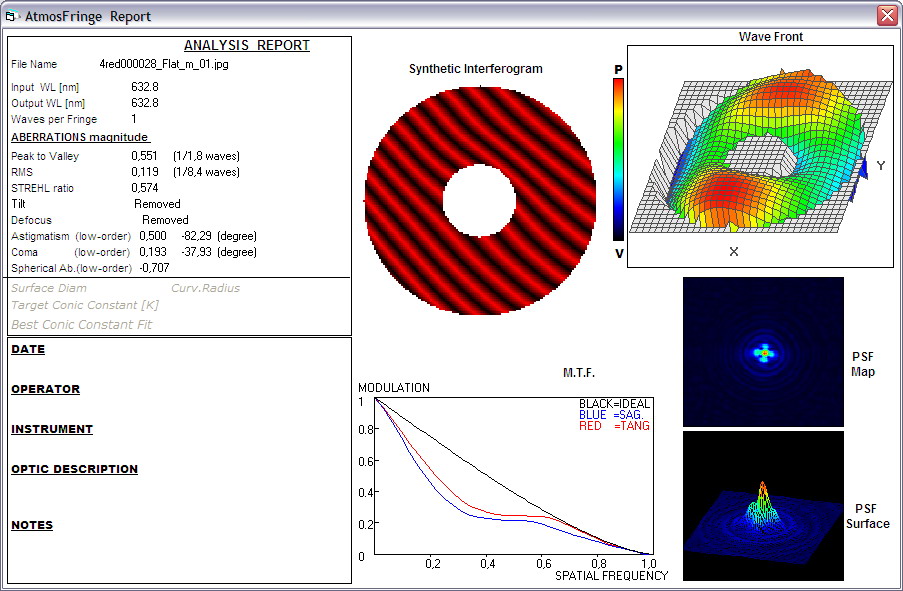

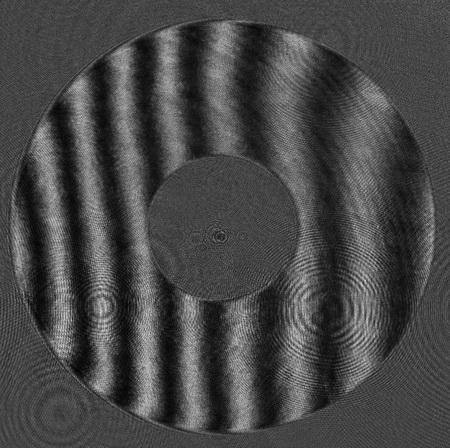

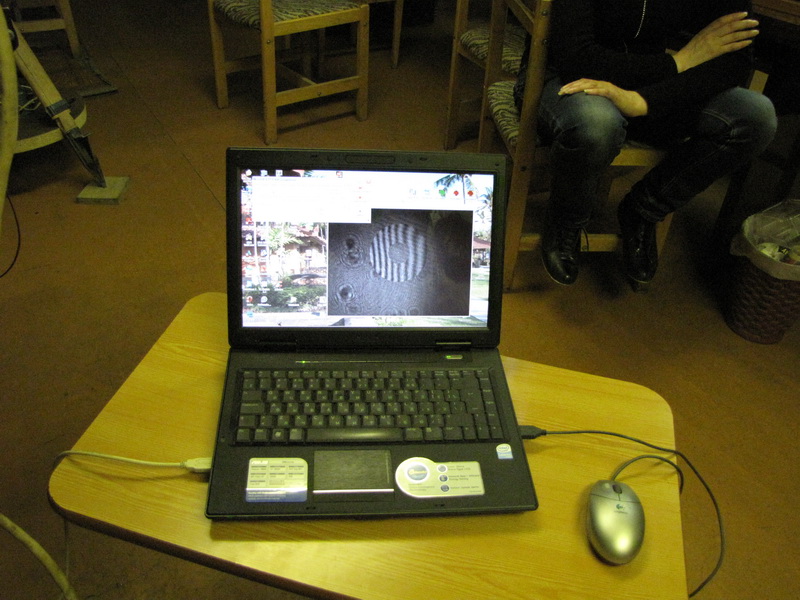

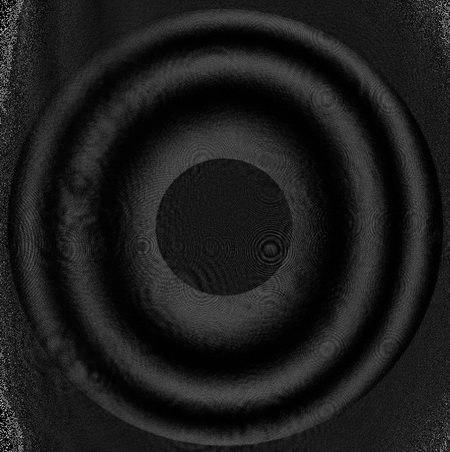

- исходник для самостоятельного расчета 632.8нм - на кольцах в красном

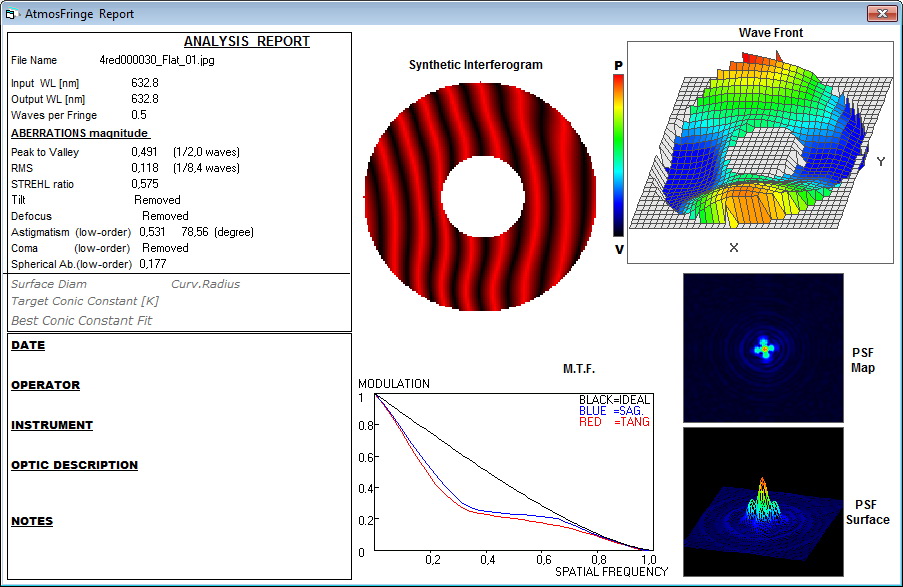

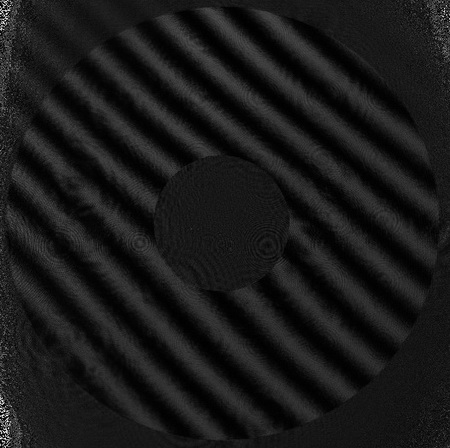

  - минус кома в красном

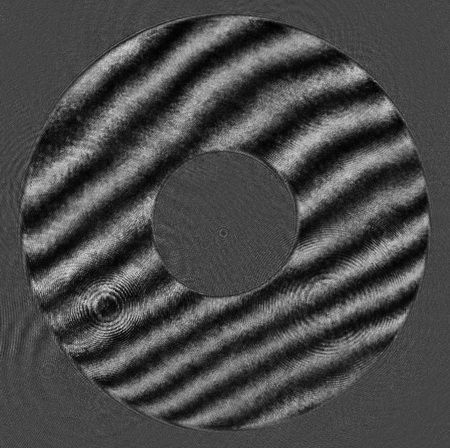

- исходник для самостоятельного расчета 532нм - минус кома в зелёном
- теневая - вид точек в окуляр (автоколлимация)

Вывод:




Поступил на проверку без жалоб.

Очевидно самоделка (или собран на основе готового комплекта оптики).

Теневая - отличный волновой фронт с признаками астигматизма.

Точка - астигматизм.

Можно предположить неграмотное проектирование разгрузки.

Отсутствует светозащитная бленда на напылённом вторичном зеркале.

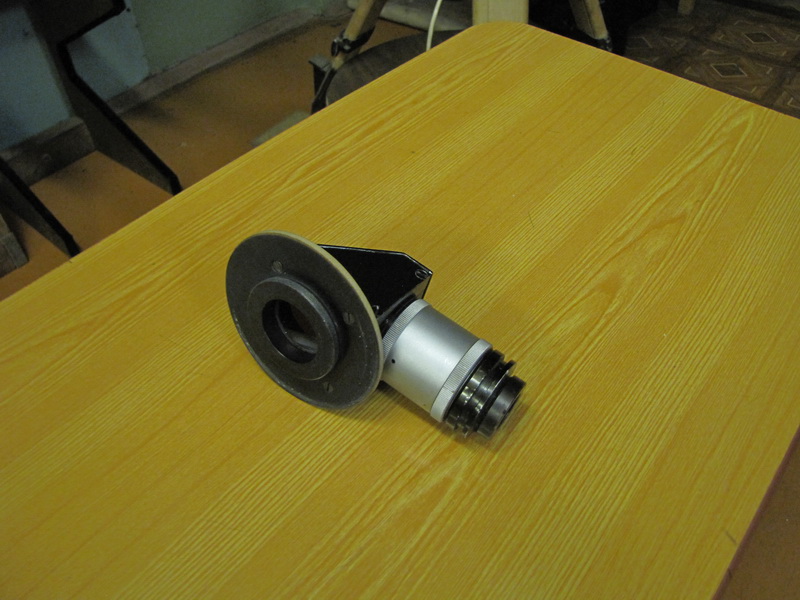

Может использоваться с единственным "штатным" окуляром на малых увеличениях. Для излома пучка используется призма - заменить на приличную диагональ с посадкой 1,25".

В двухзаходную резьбу фокусировочного устройства положена нормальная смазка - в исходном состоянии отсутствовала напрочь.

Инструмент имеет хорошие перспективы, если конечно удастся справиться с астигматизмом.

----------------------------------------

Спустя некоторое время инструмент был разобран, оправа ГЗ доработана, мениск проверен на напряжения.

Дополнительно сферическое главное зеркало телескопа было отсмотрено из радиуса кривизны теневым методом, по точке и с помощью интерферометра.

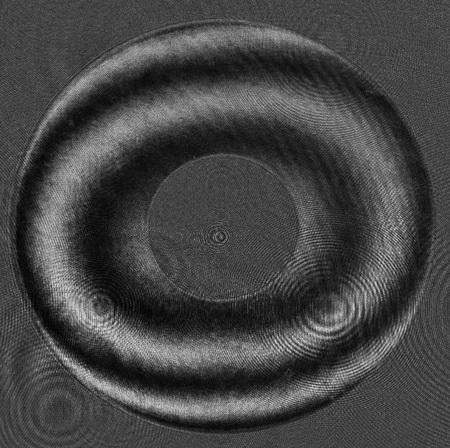

Интерферометрирование выявило наличие (очевидно наполированного) астигматизма на главном зеркале.

Дальнейшие попытки "исправить" здесь точку связаны с переполировкой ГЗ.



Вывод - оставить как есть. Т.е. не переделывать под 1.25", а продолжать использовать с единственным слабым окуляром.
