МК Интес-Микро Альтер V 150

(вторичный рынок)

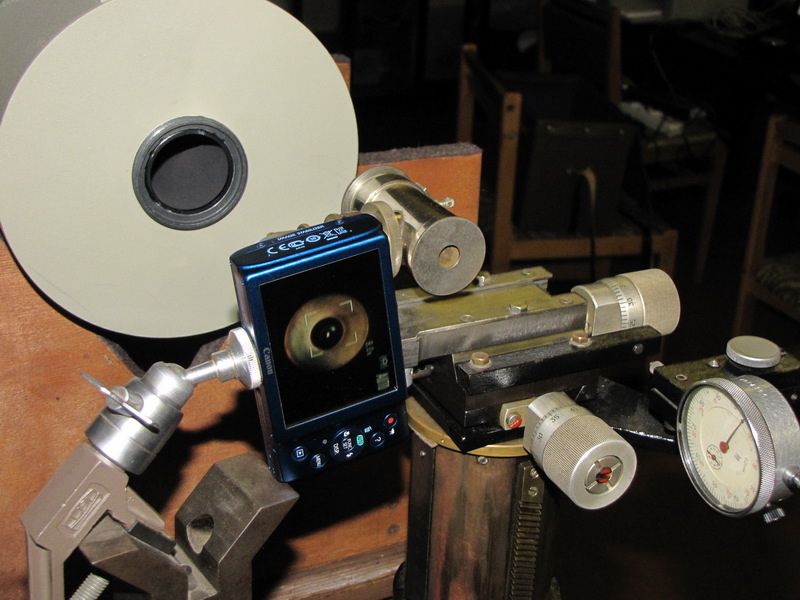

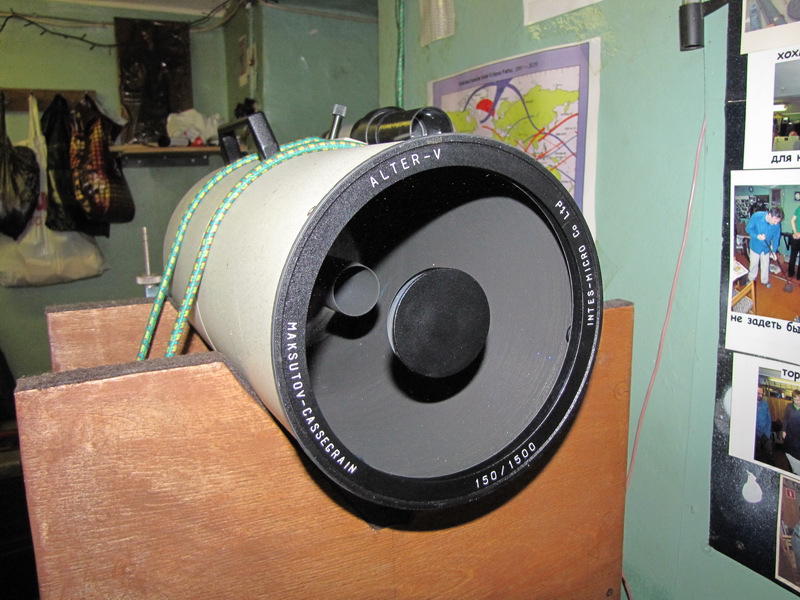

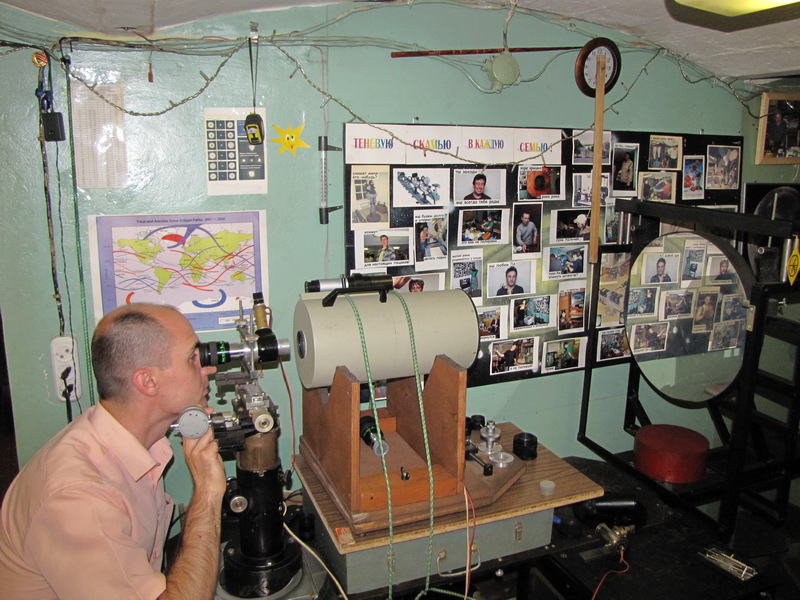

- внешний вид

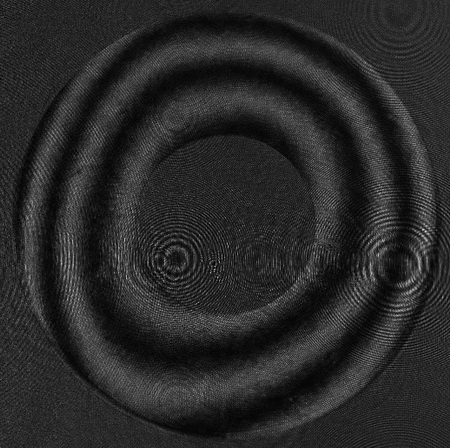

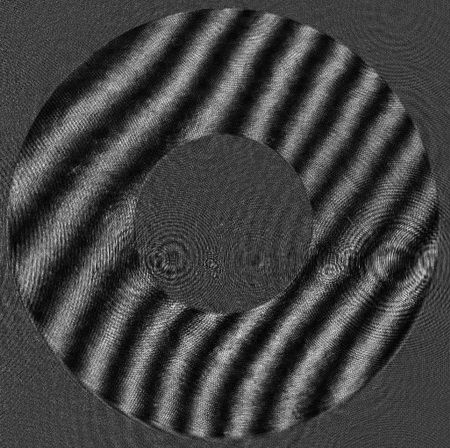

- исходник для самостоятельного расчета 632.8нм - на кольцах в красном

  - минус кома

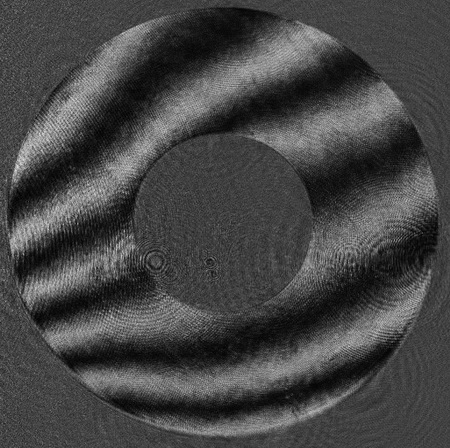

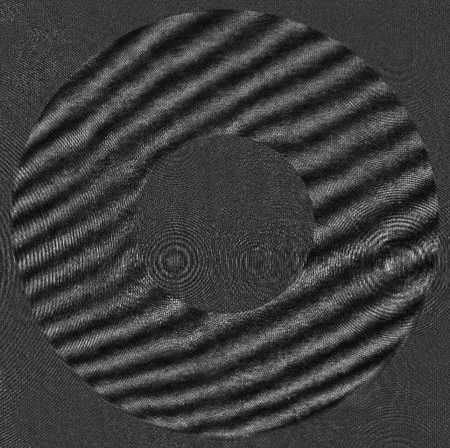

- исходник для самостоятельного расчета 532нм - минус кома

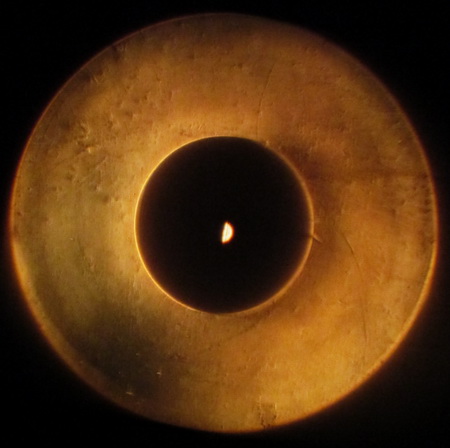

- теневая - на широком (в красном)

Вывод:


Поступил на обследование с жалобой на невозможность увидет диф. изображение звезды.

Теневая - рельеф малой амплитуды, распределение теней позволяет предполагать наличие комы и астигматизма. Окрас теневой ровный - в один цвет.

Точка - комбинированная ошибка. Смесь комы и астигматизма. Точка паршивая, размазанная.

Т.к. агрегат начисто лишён юстировочных выправить кому не представляется возможным.

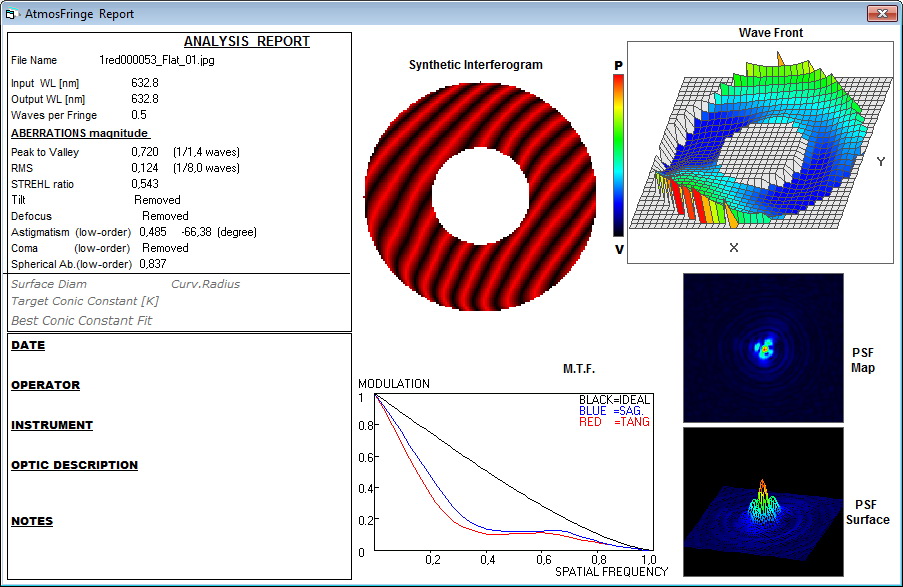

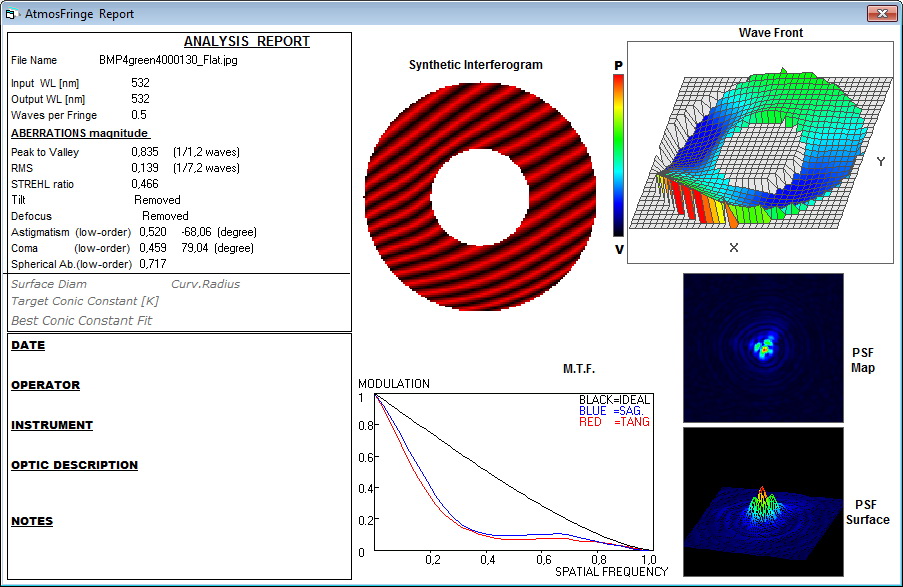

Результат "как есть" - без вычетов:

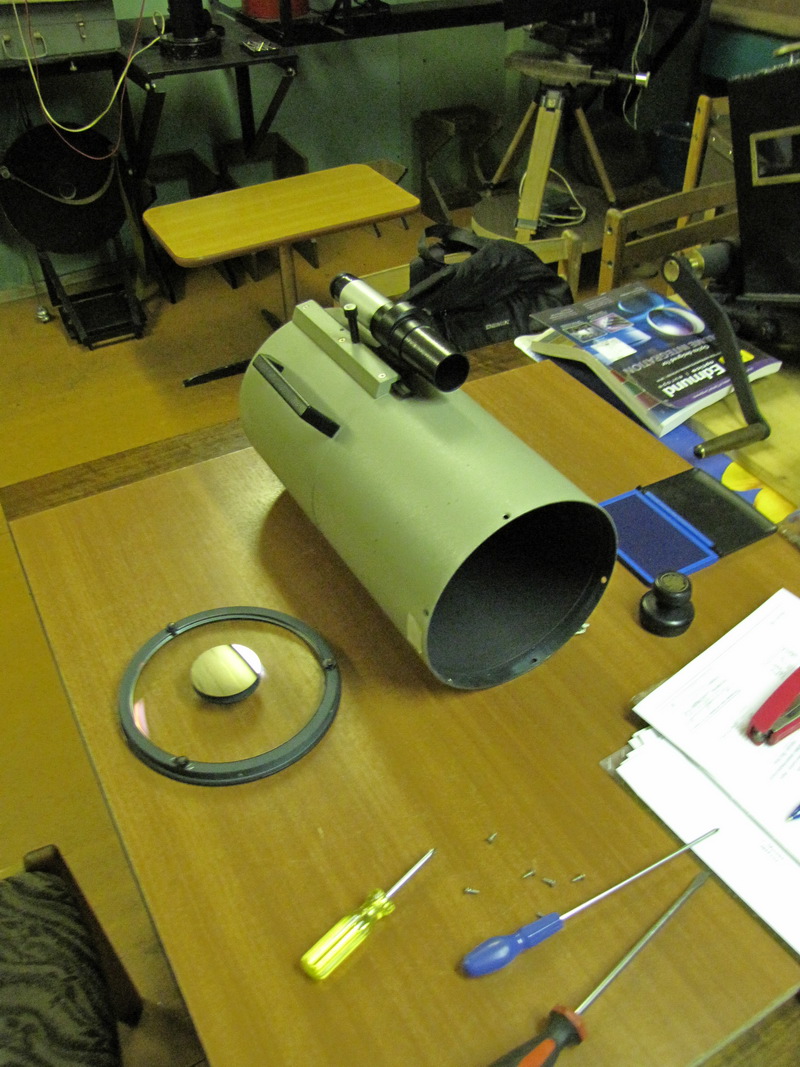

Проверили мениск на предмет его пережатия в оправе - поставили дополнительные пластиковые шайбочки, чтобы исключить касание с металлом трёх крепёжных винтиков. Мениск не прережат, покоится на прокладках, тепловой зазор в наличии:

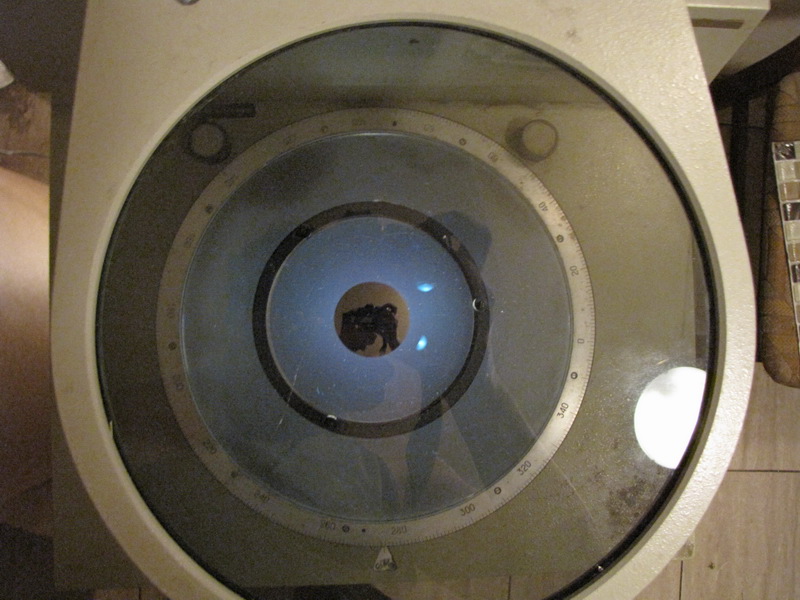

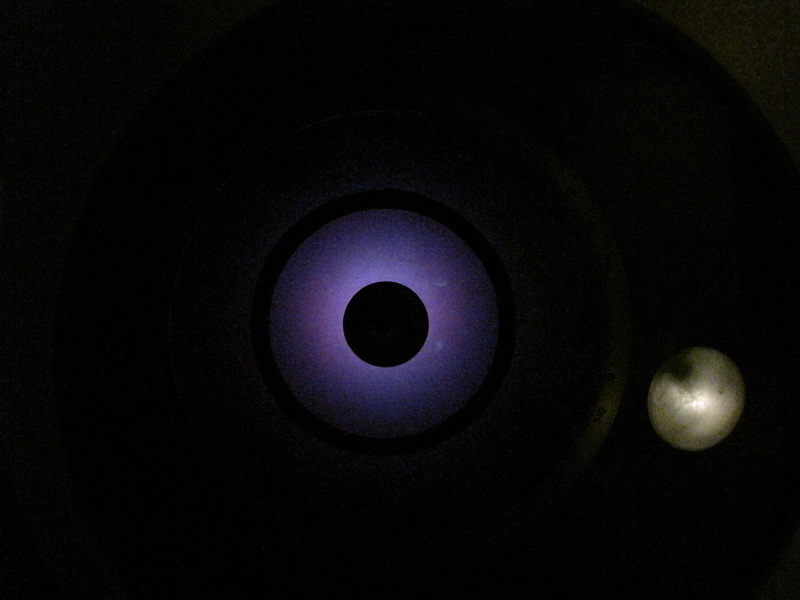

Проверили мениск на внутренние напряжения - отжиг хороший, пережатий от крепёжных винтов нет:

Проверили ГЗ на предмет астигматизма - форма поверхности зачётная (хорошая сфера), астигматизм по точке не виден:

Таким образом локализовать причину, вызывающую трёхлучевой не удалось. Без этого нет смысла переделывать оправу ГЗ, вводя юстировочные винты.

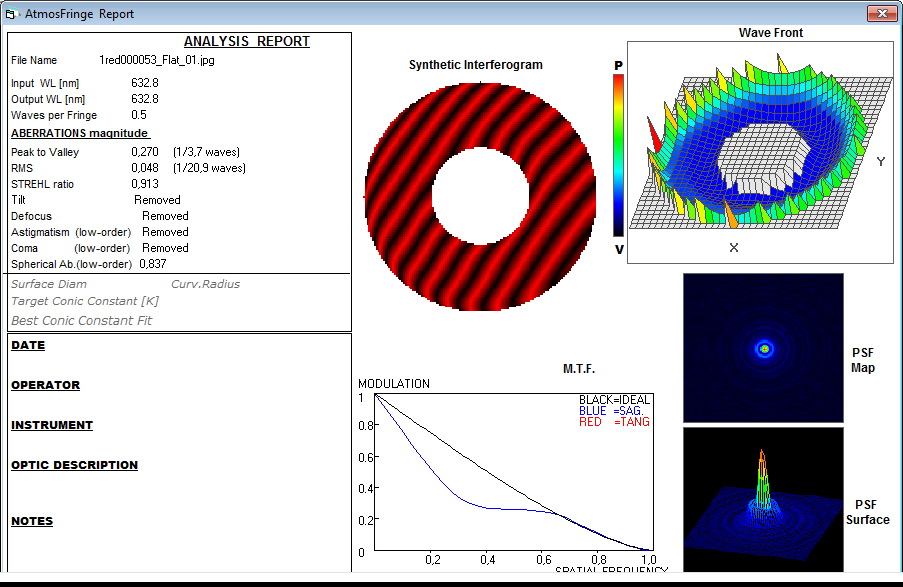

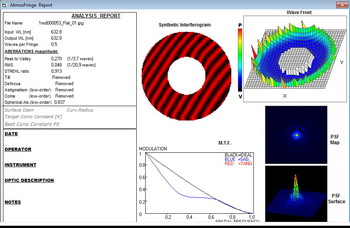

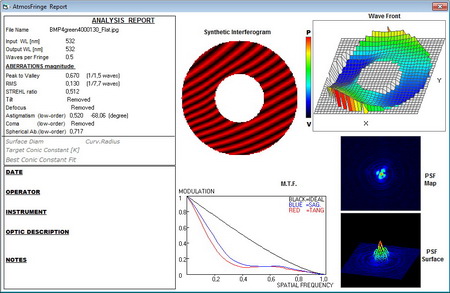

Если бы каким-то образом удалось избавиться от астигматизма, то можно было бы получить примерно следующее:

В современном же виде - весьма посредственно.
