АПО "квадруплет" TS Optics 65/420mm

(вторичный рынок)

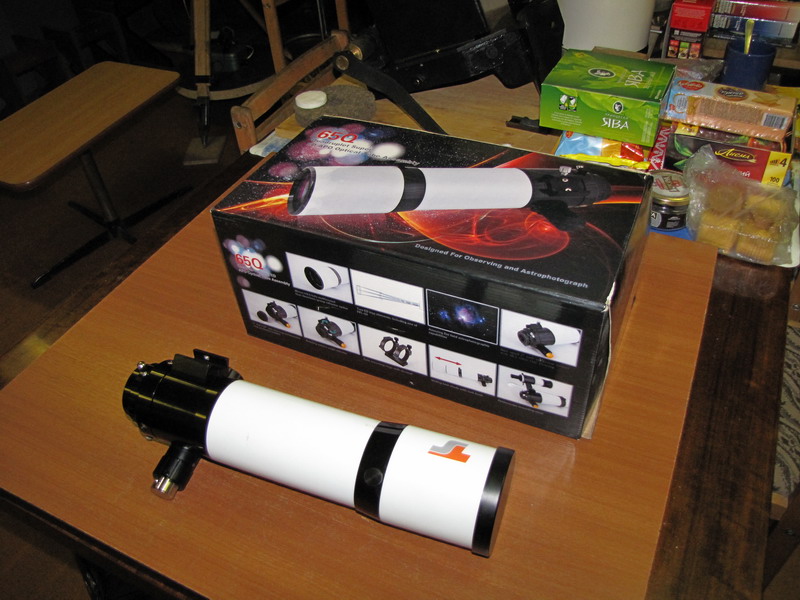

- внешний вид

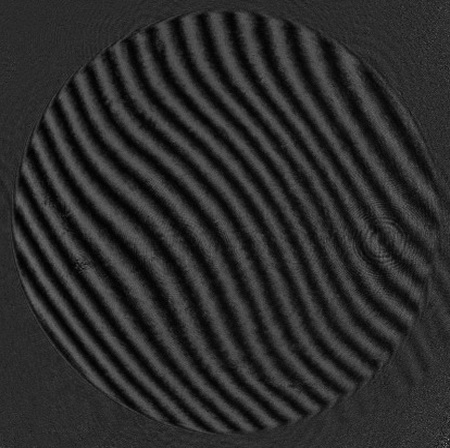

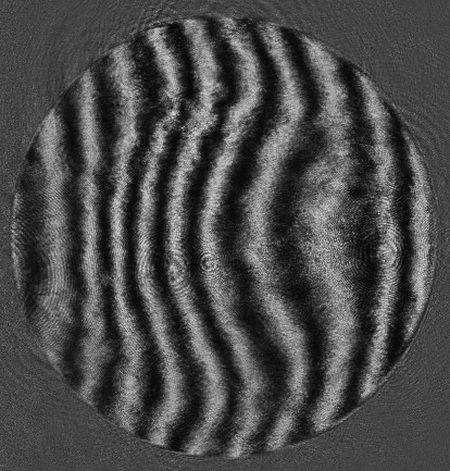

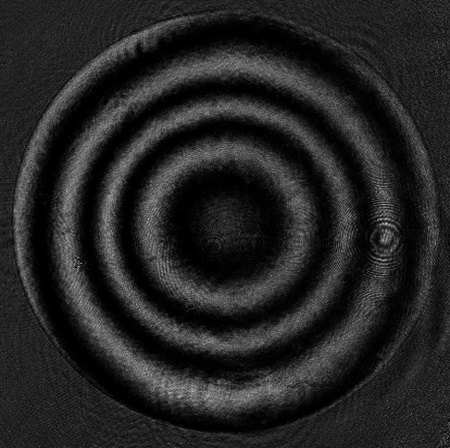

- исходник для самостоятельного расчета 532нм - на кольцах 632.8нм

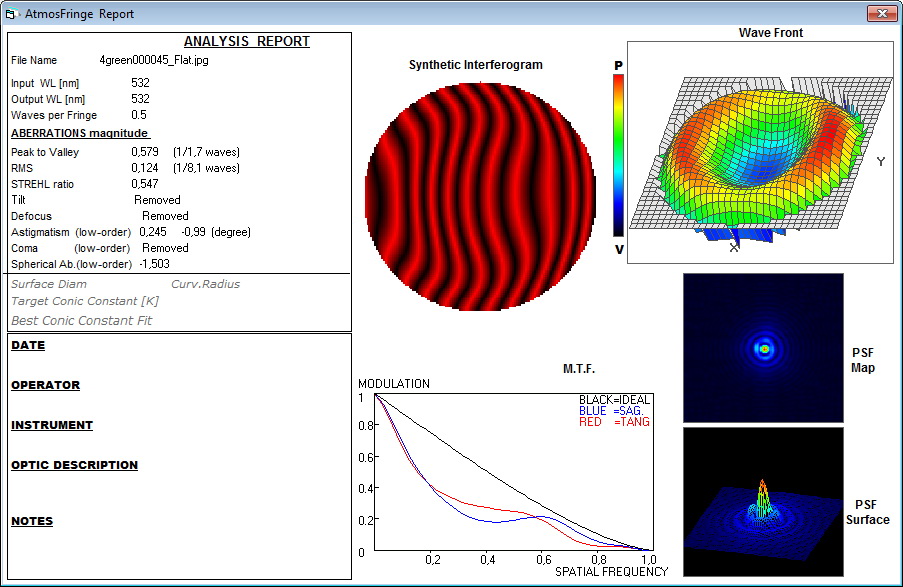

  - минус кома

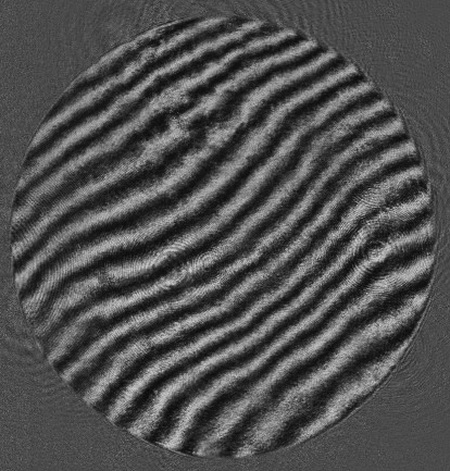

  - на узком 532нм - теневая

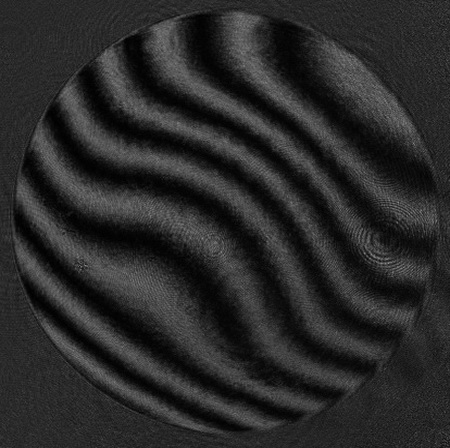

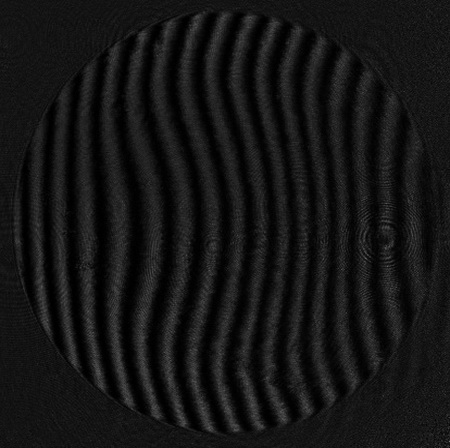

  - на узком 632.8нм - на широком 632.8нм


- исходник для самостоятельного расчета 632.8нм - без вычетов

Вывод:




Забавный образчик так называемой "насыпной оптики" поступил с жалобами на некую "потянутость" изображений точки.

Центровка - норма.

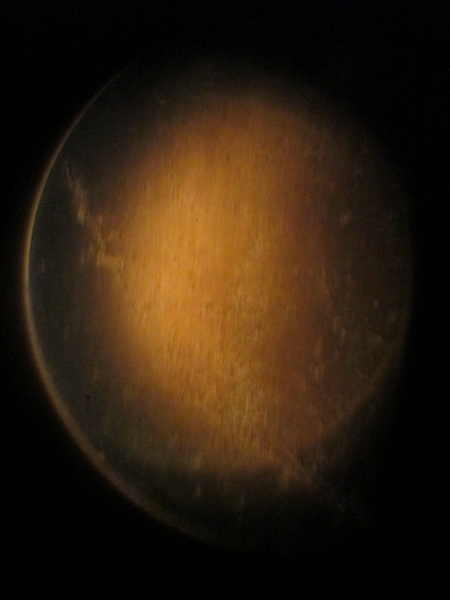

Теневая - рельеф громадной амплитуды. Обширный крутой бугор в центре и резко подвёрнутый край. Окрас теневой нормальный.

Точка - чётко выраженный "жирный" центральный максимум, утопающий в густом пухе сферички. Астигматическая потянутость - кольца слегка на овал.

- внефокал - в фокусе
- внефокал - внешний вид

Возможность регулировок ограничена полным отсутствием юстировочных.

Этот маленький триплет с менисковым корректором поля (?) можно лишь трясти до посинения (предварительно ослабив зажимные кольца) в надежде на то, что оптические компоненты когда-нибудь случайным образом займут приемлемые положения. Также имеется возможность вращать объектив относительно корректора, одновременно изменяя расстояние между ними.

Очевидно... эти, с позволения сказать, потуги, не разгладят замечательного рельефа теневой, но, по идее, можно попытаться компенсировать астигматизм.

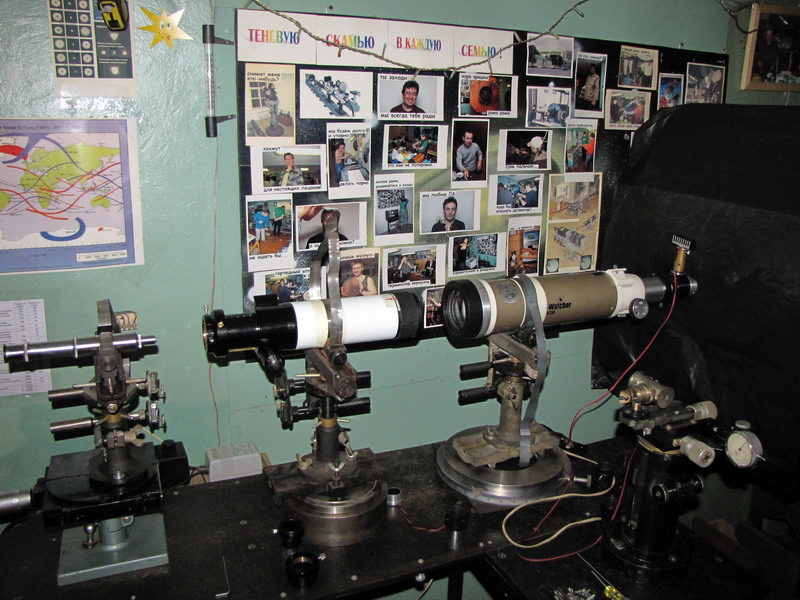

Далее осталось посмотреть отдельно собственно триплетную часть и пройтись микроскопом по полю.

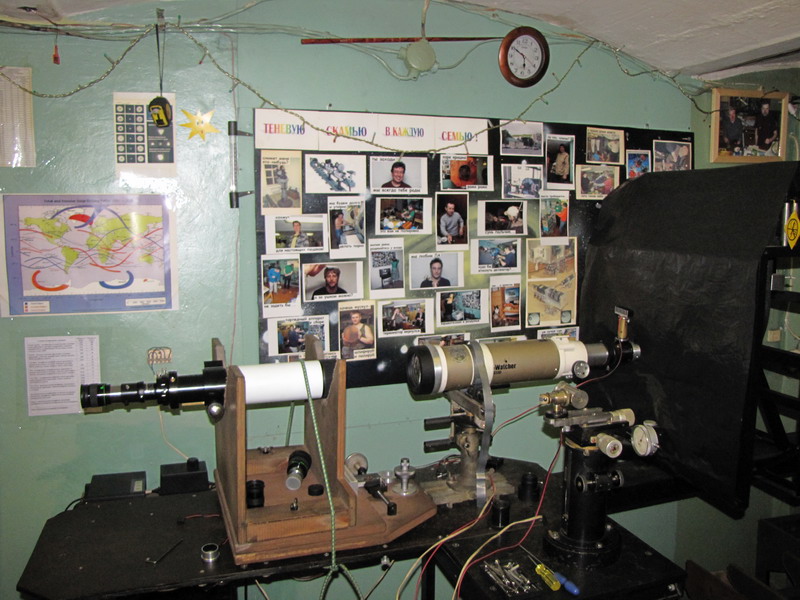

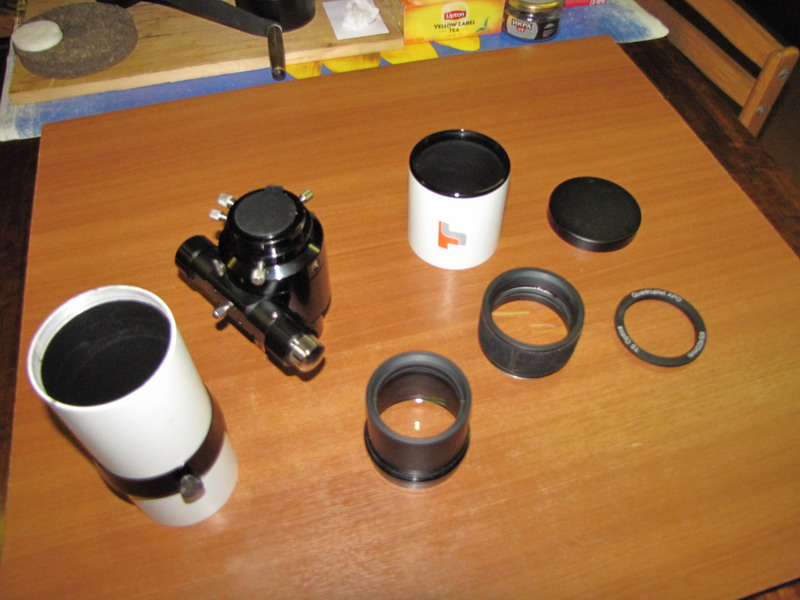

- после удаления соединительной трубки (а, по сути, корпуса апохроматика) получилось "поиграть" с расстоянием "корректор-объектив" и со взаимной ориентацией компонентов... впрочем безрезультатно;
- затем точка отсмотрена в одном проходе - астигматизм компенсирован поворотом объектива вокруг оси (метки поставлены);

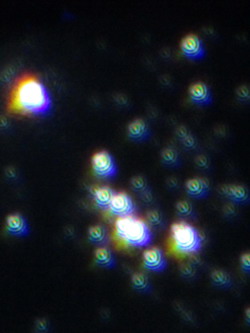

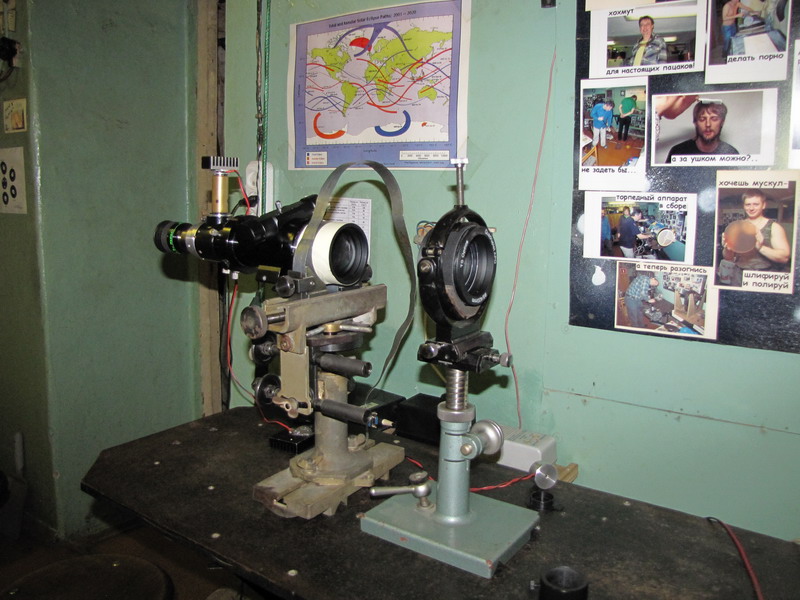

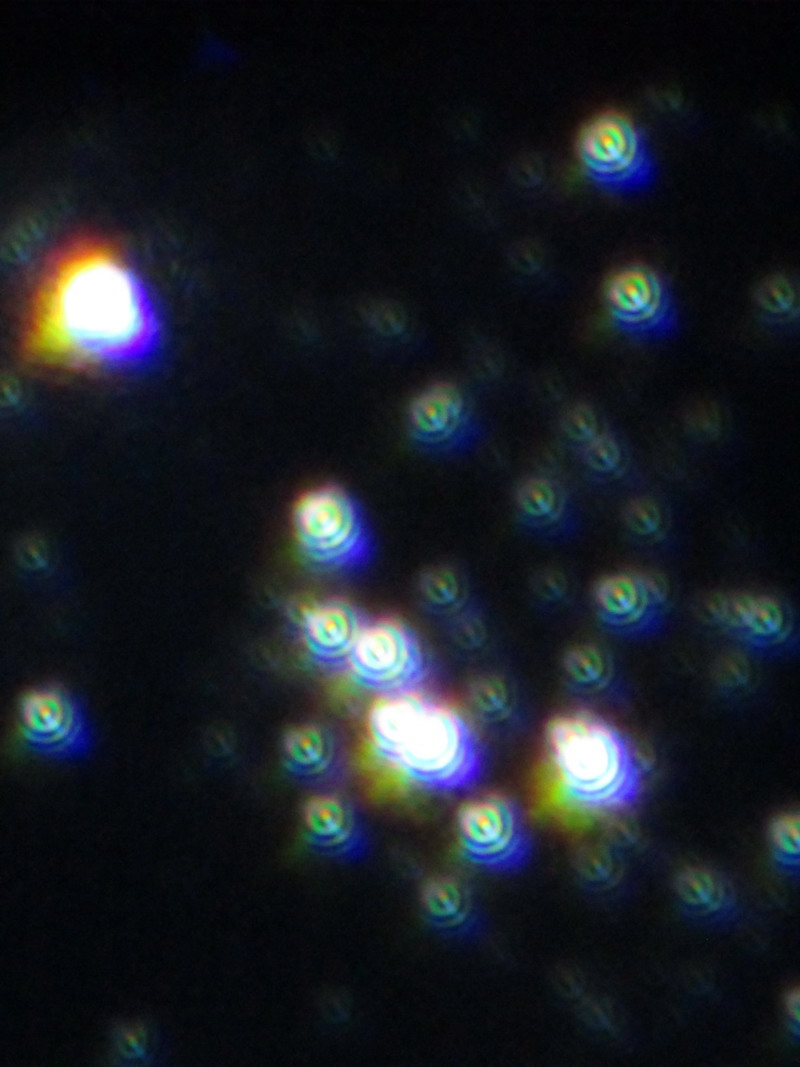

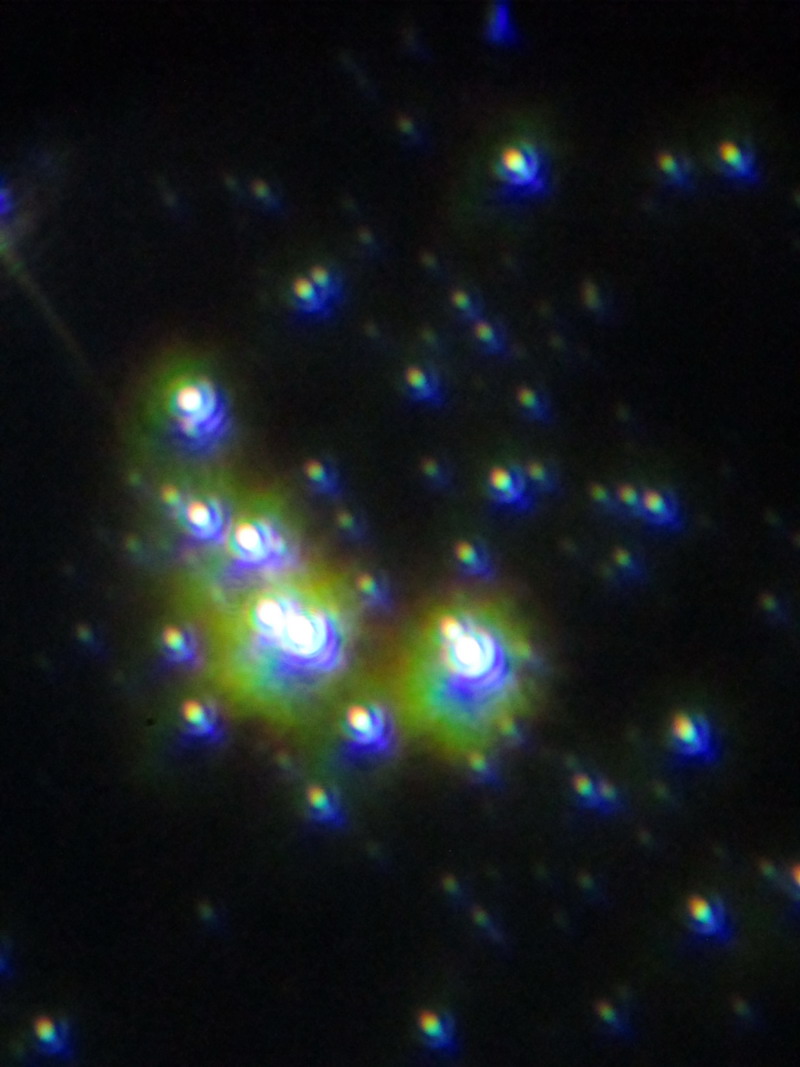

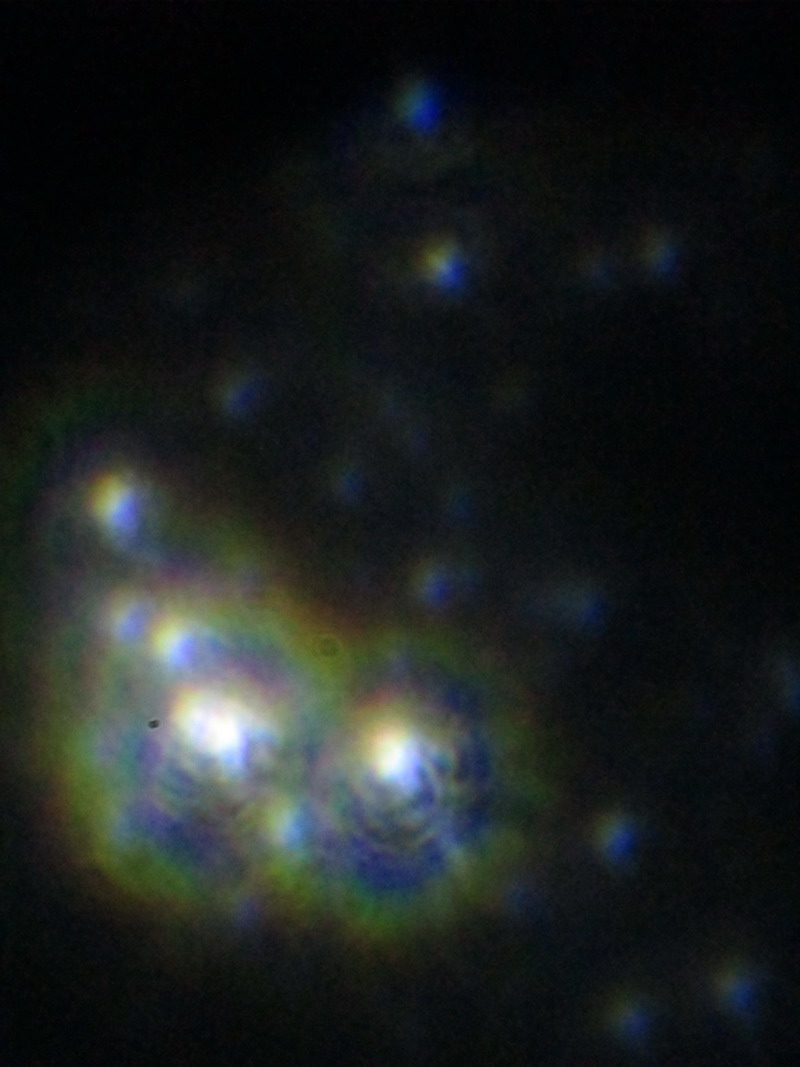

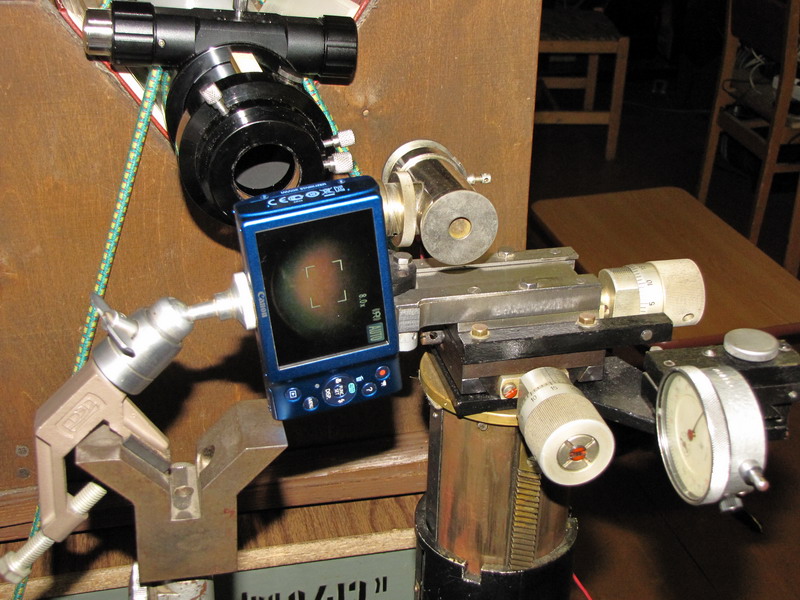

- после чего точки отсмотрены по полю, также в одном проходе и с использованием микроскопа на подвижном основании;

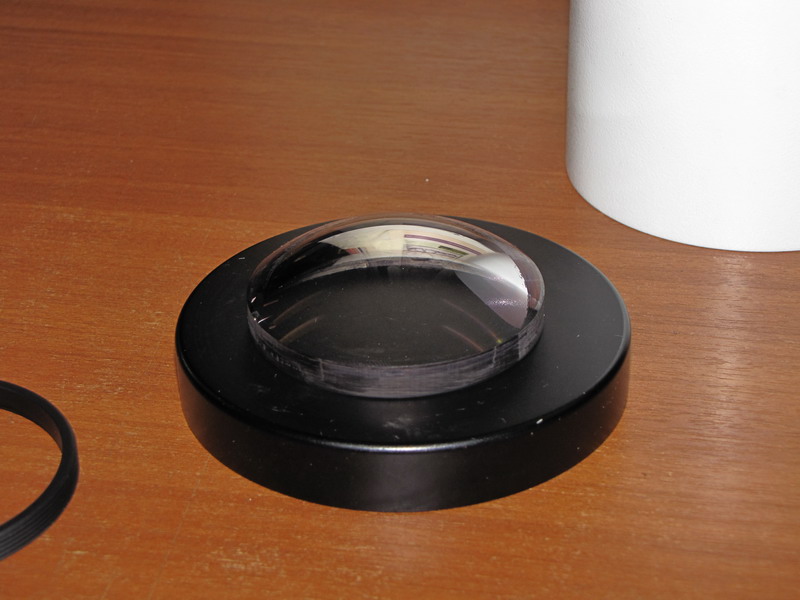

- мениск-корректор;

Окончательно - при наличии большого набора оптических "зап.частей", т.е. в условиях реального производства, думается не составило бы большого труда произвести так называемую "селективную сборку" - а, по сути, подобрать компоненты друг к другу.

Но, поскольку мы лишены этой завидной возможности, остаётся только смириться с излишне "острым фокусом" квадруплетика и по-тщательнее ловить момент, когда жирные центральные максимумы (обрамлённые тоненьким первым колечком) ещё не окружены пуховыми одеялами сферички.

По полю хвостов и прочих артефактов не видно, т.е. корректор всё-таки, похоже, работает.

Условный зачёт.
