ШК Meade LX-200 ACF 16" № 108372

(вторичный рынок)

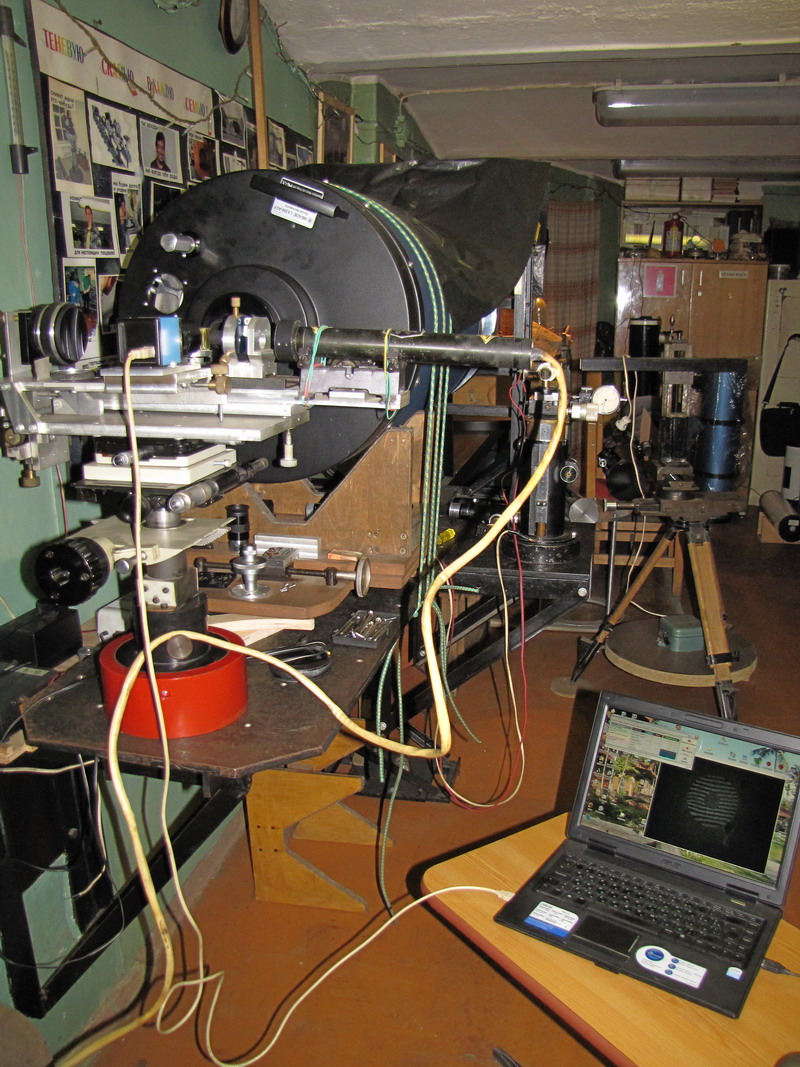

- внешний вид

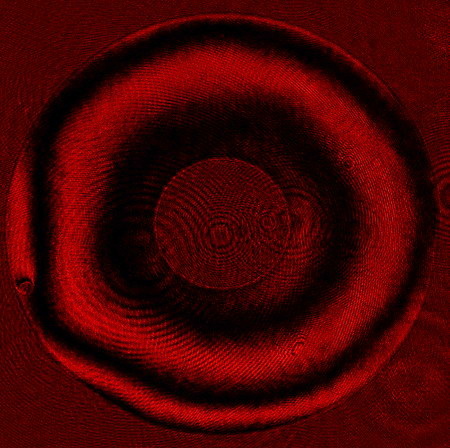

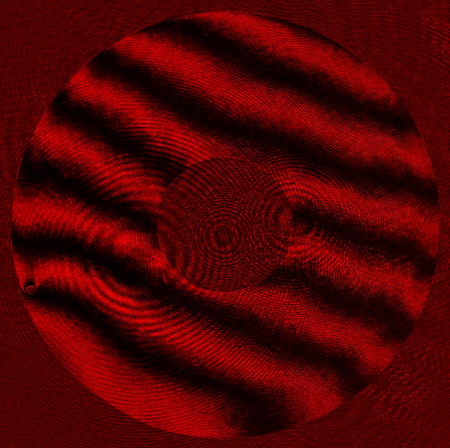

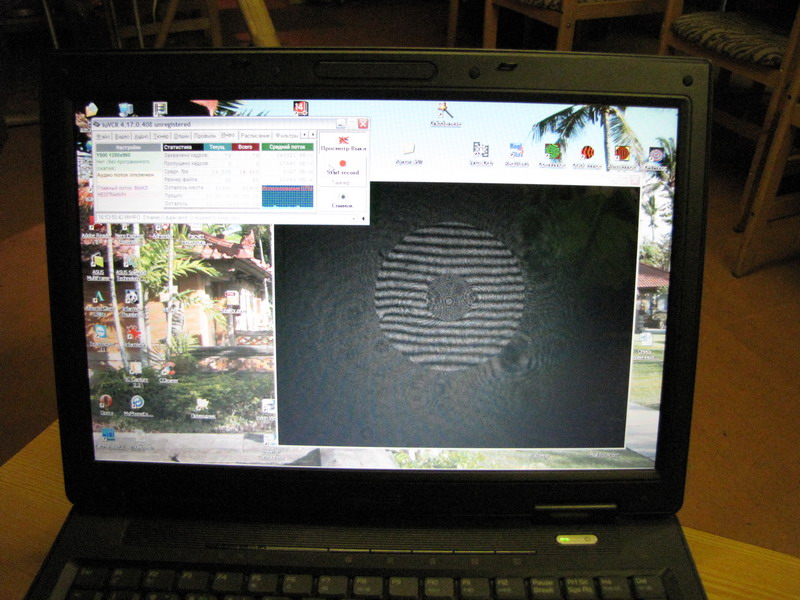

- исходник для самостоятельного расчета 632.8нм - на кольцах

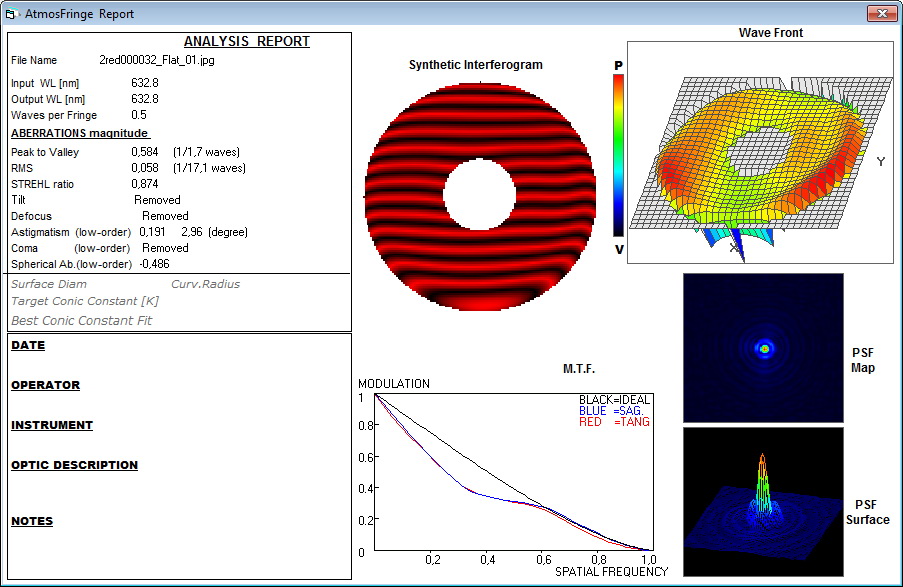

  - минус кома

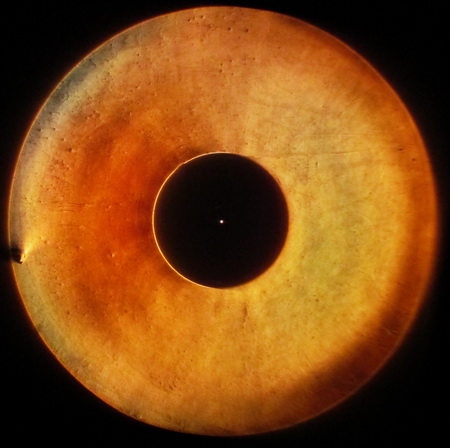

- теневая - на широком

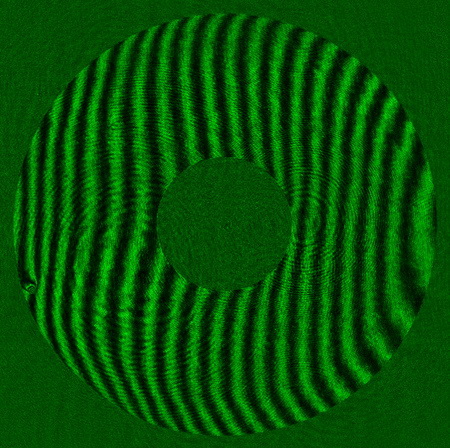

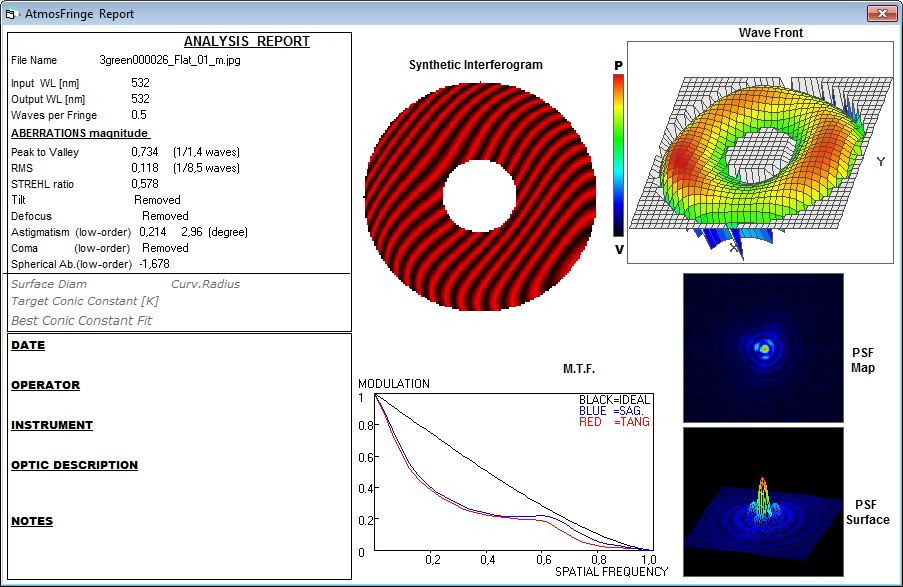

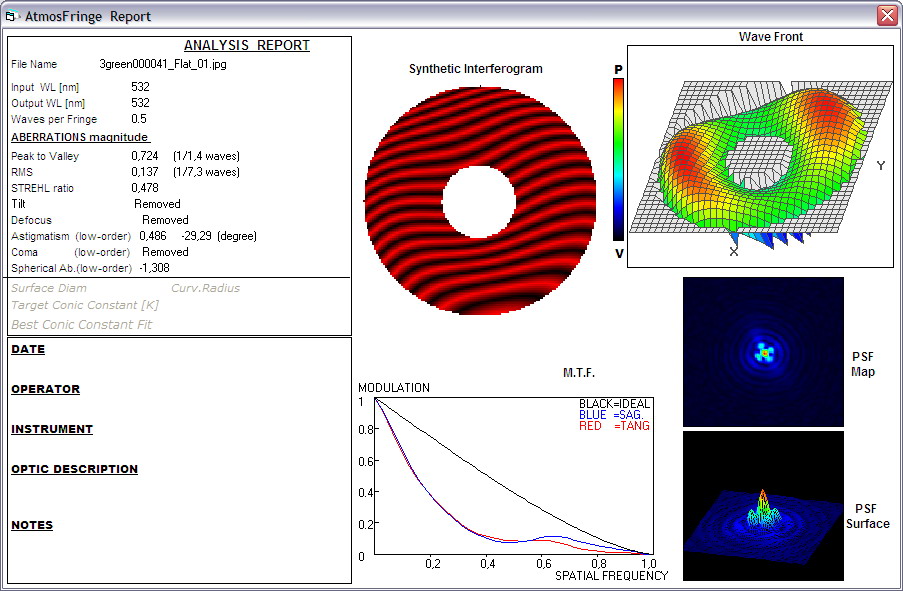

- исходник для самостоятельного расчета 532нм - минус кома
- на узком 632.8нм - на узком 532нм

Вывод:


Поступил с жалобами на погнутый или сорванный винт фокусёра и, в связи с этим, на невозможность нормальной фокусировки перемещением главного зеркала.

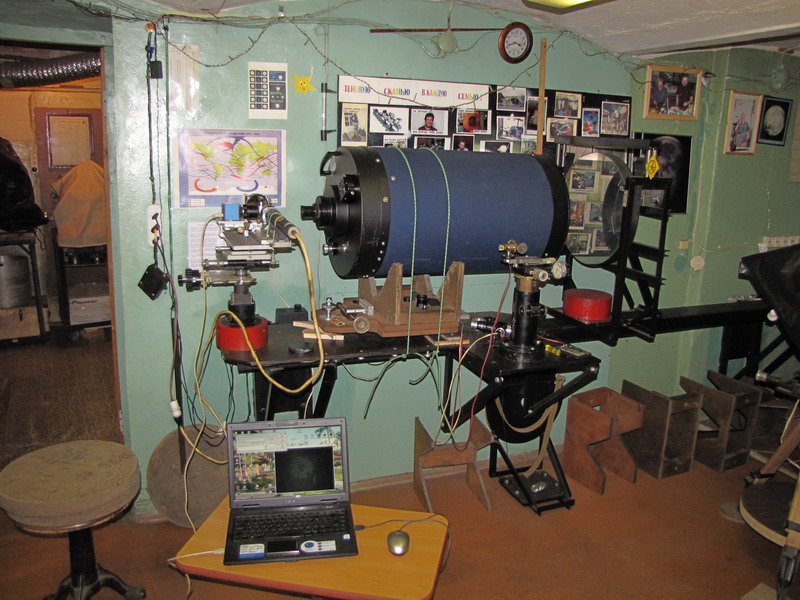

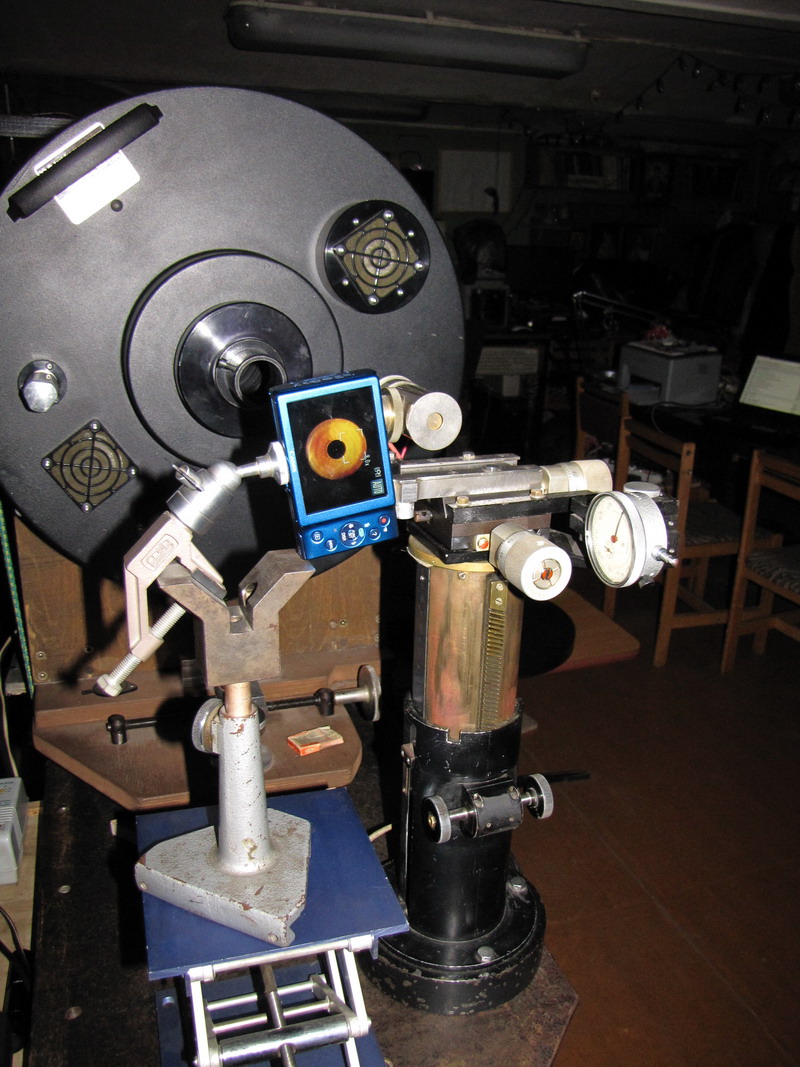

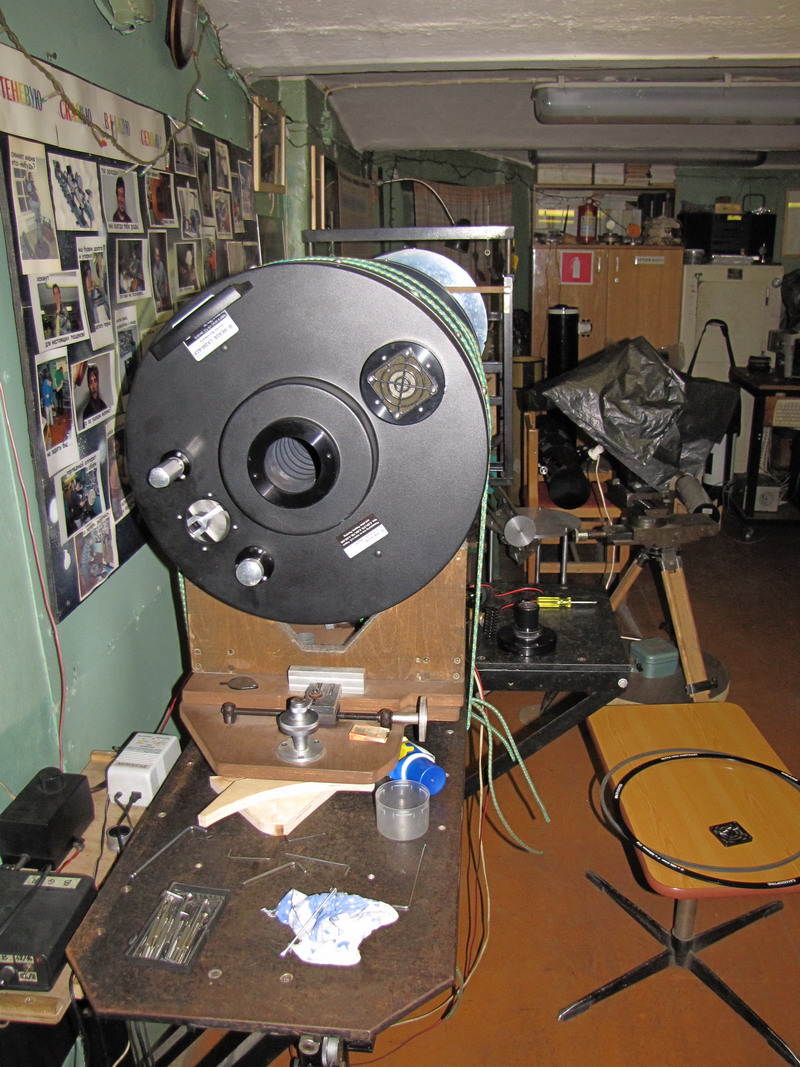

Был подвергнут тестированию в текущем состоянии перед разборкой. Показал высокое значение астигматической ошибки. PSFMap уверенно соответствует виду точки в автоколлимации, теневая картина с несимметрично распределённой тенью:

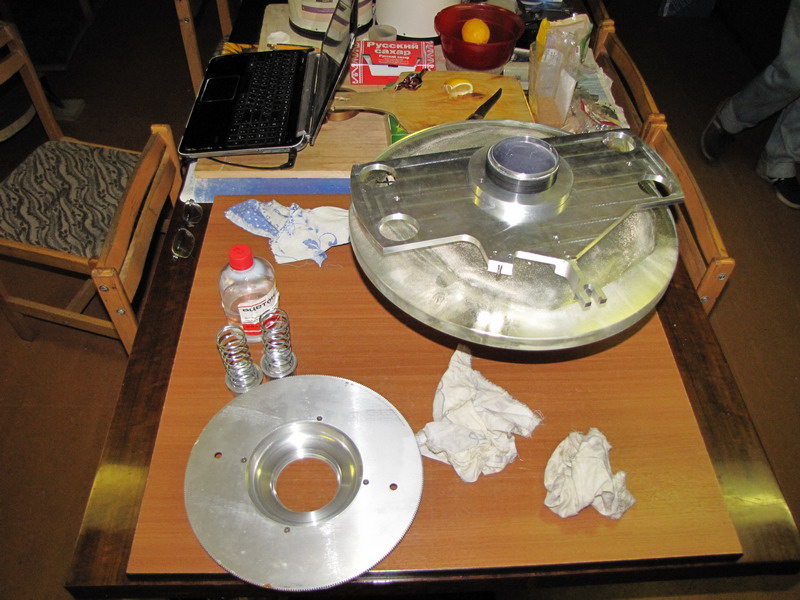

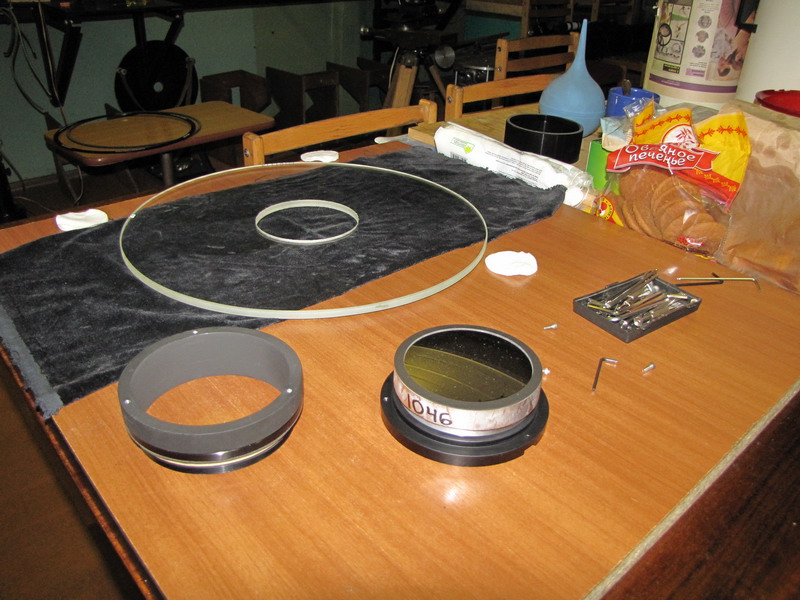

Разобран, дефект фокусировочного найден и устранён, заменена смазка в скользящих пАрах, оптические элементы вымыты:

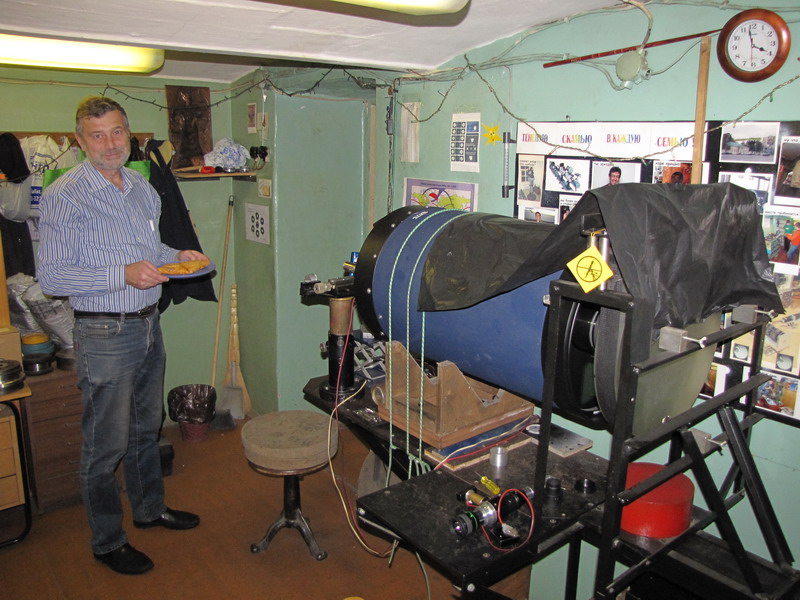

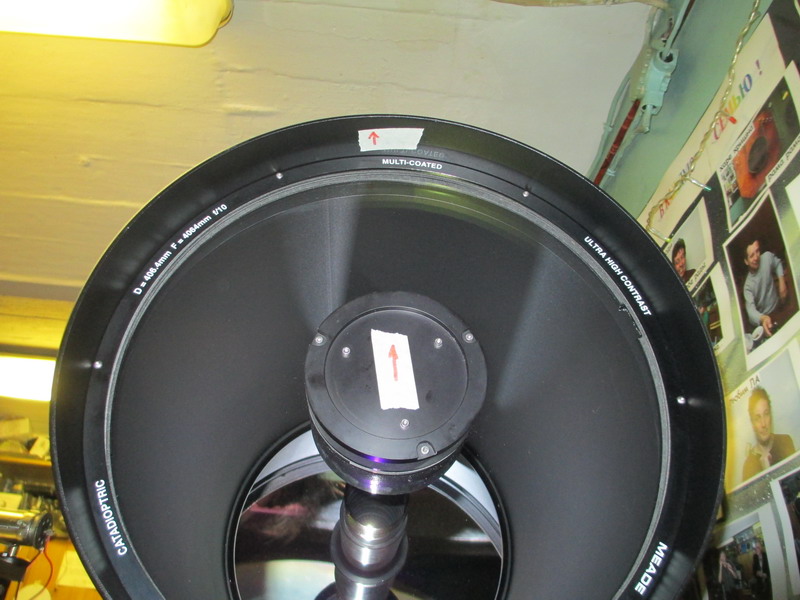

Произведён поиск оптимальной взаимной ориентации (наклеены метки) с заменой некоторых прокладок в блоке корректор-вторичка и повторное ополосачивание:

Вывод - к плачевному состоянию больного вероятно привела небрежная, неграмотная эксплуатация. Имеются следы неквалифицированного вмешательства в конструктив. Устранено.

Также в наличии некий дефект коррекционной пластины в месте локализации свили (неустраним) и общая неудачная конструкция фокусировочного узла, приводящая к излишней нагрузке на винтовую пару и, как следствие, относительно затруднённому вращению ручки фокусёра.

Дополнительно - негативное влияние на коррекционную пластину оказывает излишне массивная оправа вторичного зеркала.

На предприятии изготовителе комплект "сводился" явно "в красном".

В текущем состоянии инструмент исправен и способен выдавать относительно неплохую точку, особенно на длине 632.8нм :)

Рекомендация владельцам - аккуратнее обращаться с телескопом, стараясь сохранять найденную оптимальную ориентацию вторичка-корректор и периодически проверять затяжку двух винтов под шестигранник на оправе ГЗ - их легко найти - под ними прямоугольная прижимная пластина.

Также следует стараться удерживать фокальную плоскость вблизи штатного выноса, не допуская работу винтовой пары фокусировочного в крайних её положениях.
