ГЗ D 270mm R 1666mm

(самодельное)

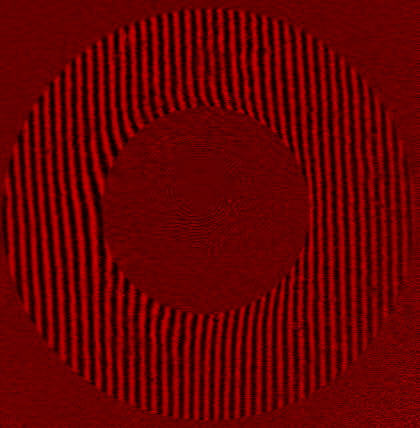

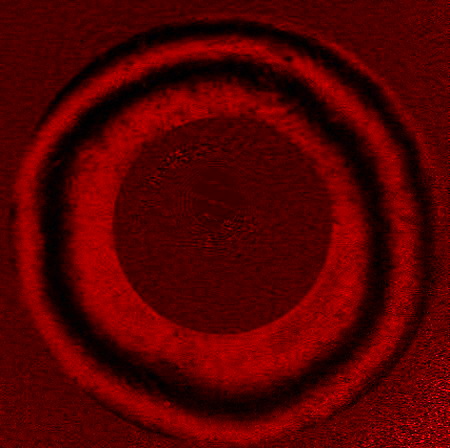

  - исходник для самостоятельного расчета 632.8нм - на кольцах

  - без вычетов

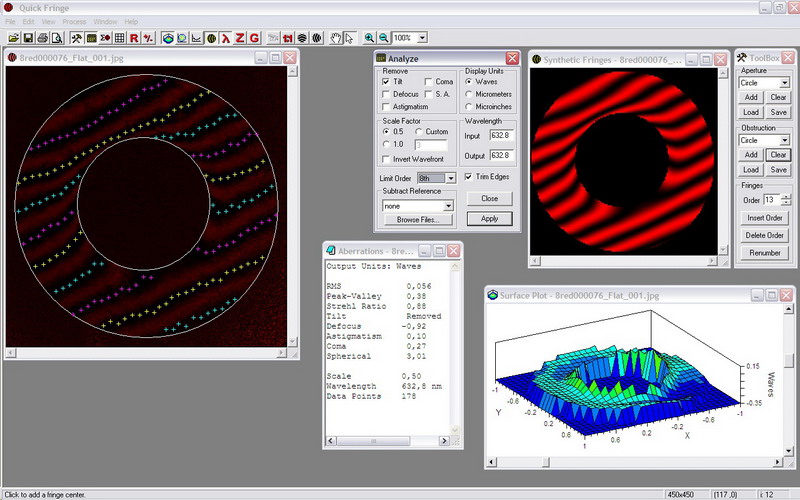

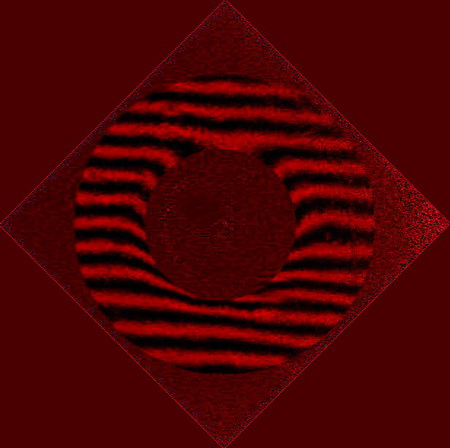

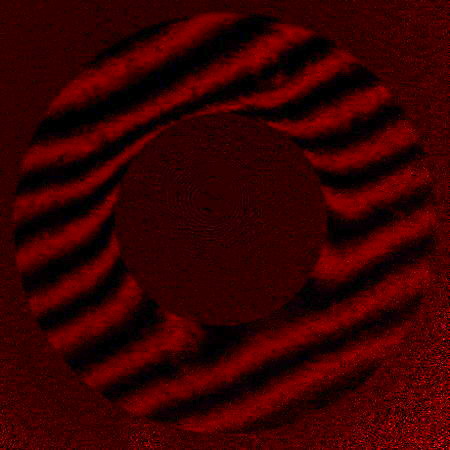

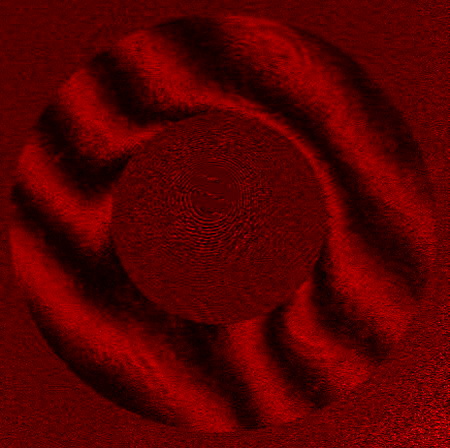

  - исходник (приведённый к горизонтали для удобства расчёта в Quick Fringe - на узком 632.8нм



Вывод:




Самодельное главное зеркало (из комплекта для сборки телескопа Кассегрена - параболоид) поступило с целью проверки на соответствие его формы заложенному в расчёт на некой промежуточной стадии изготовления. Автору, похоже, не удалось полностью завершить работу над изделием в силу возникновения известных внешних обстоятельств последних лет.

Радиус кривизны измерен накладным сферометром с обычной для такого случая ошибкой в пару миллиметров.

Тыльная сторона и бочина заматированы высококачественной аэрозольной чёрной матовой краской, позволяющей погасить возможные блики от этих поверхностей.

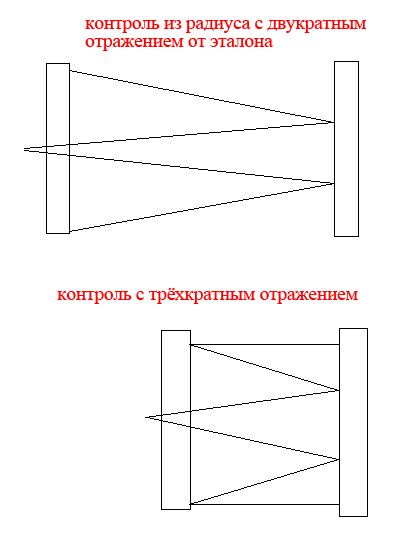

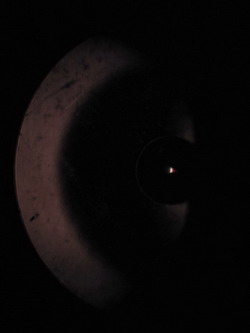

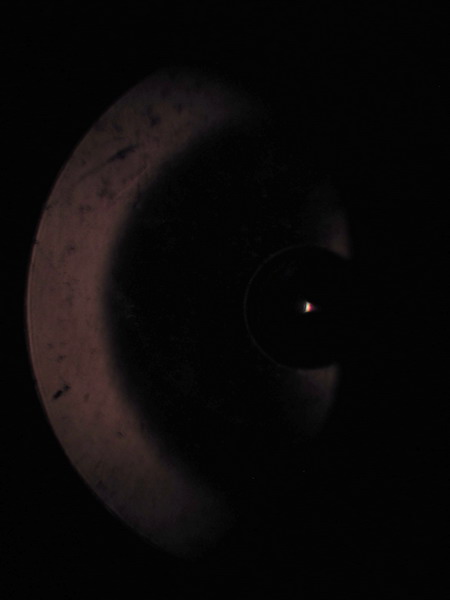

Теневая отсмотрена из радиуса с отражением от плоского.

Первоначально не удавалось получить интерферограмму достаточного контраста "на широком", т.к. изделие, в отличие от эталонной плоскости, не напылено. Паразитная интерференция от граней светоделительного кубика, в этом случае, существенно портит картинку. Однако, спустя некоторое (весьма непродолжительное время) это затруднение удалось преодолеть и получить вполне пригодные к обсчёту исходники.



В итоге - изделие дополировки не требует (исключая узкую зону у отверстия - так называемый "воротник") и попытка сборки на его основе телескопа указанной выше системы вполне может быть удачной.

Во всяком случае... на Западную Украину, к изготовителю, его (зеркало) в настоящее время отправлять на исправление огрехов точно не стоит :)
