Обсуждение результатов тестирования на Астрофоруме в теме:

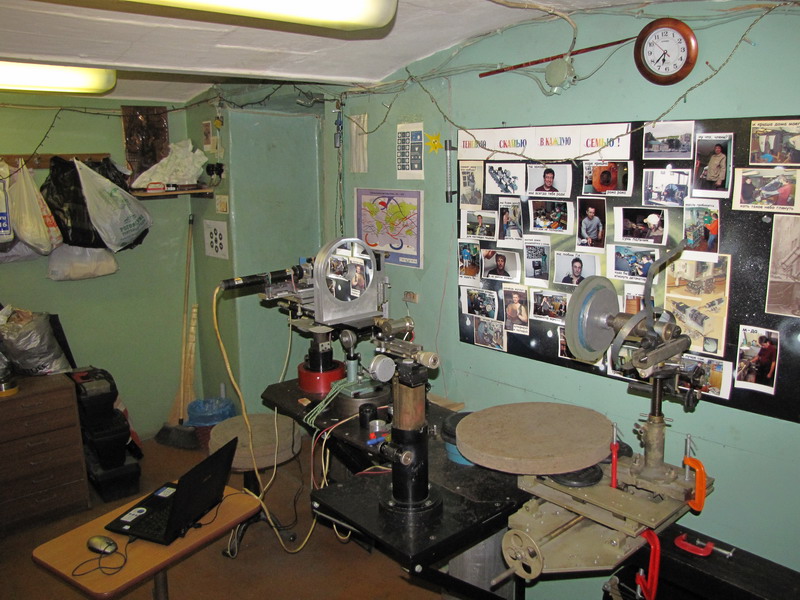

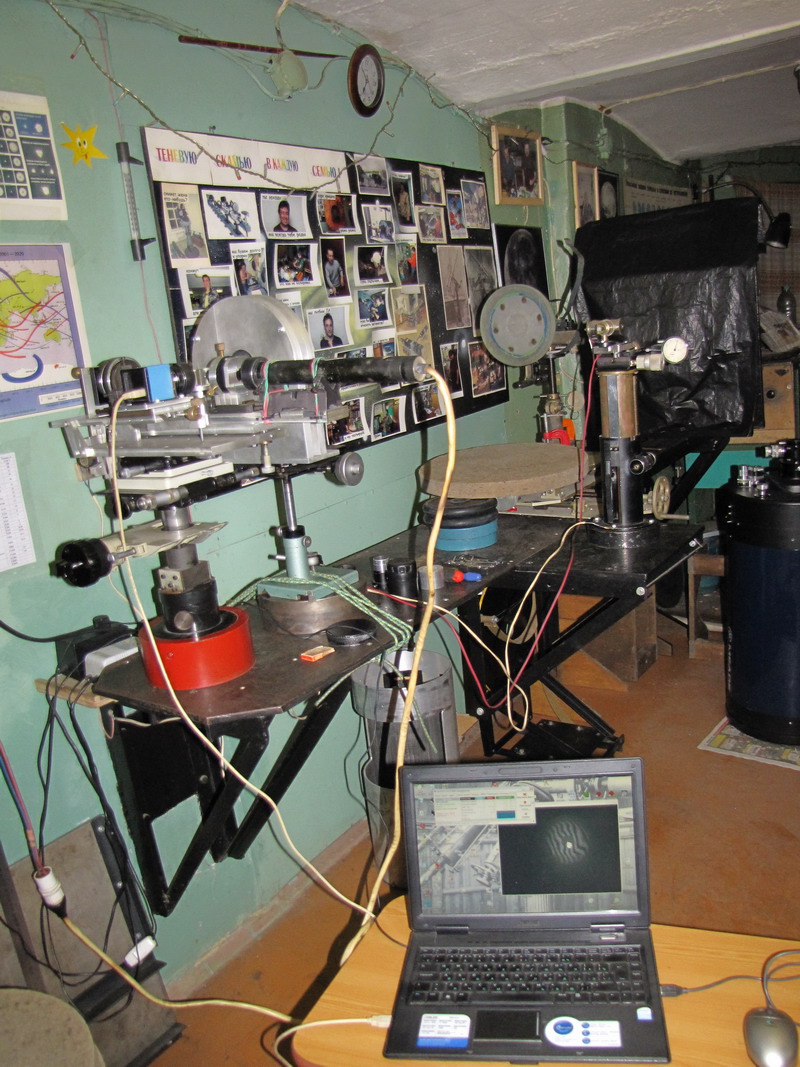

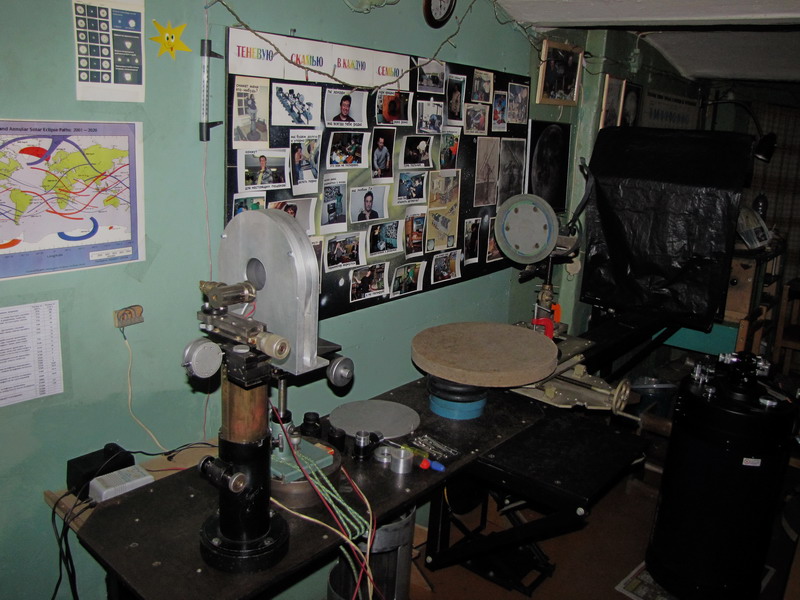

"Интерферометрические тесты в подвале ВАГО"



"Место встречи изменить нельзя или возвращение в подвал ВАГО"



Adblock Plus избавит вас от назойливой рекламыУстановите Adblock от Adguard!









ГЗ D 195mm R 2170mm

(самодельное, контроль на стадии изготовления)

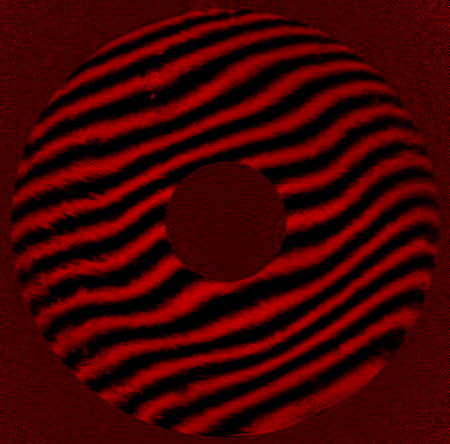

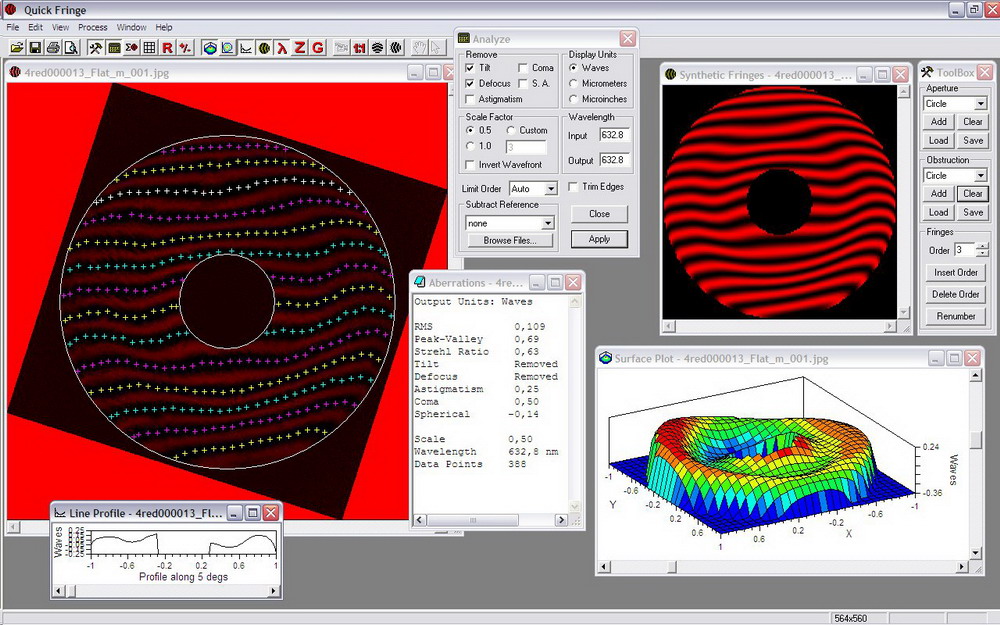

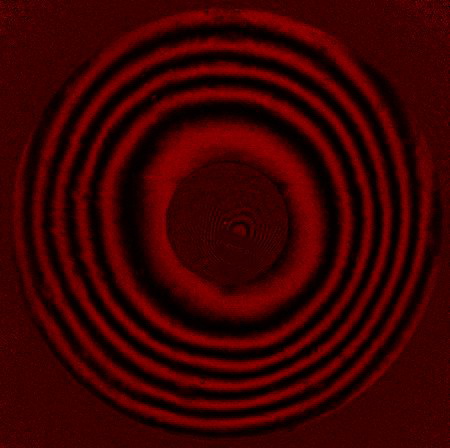

  - исходник для самостоятельного расчета 632.8нм - на кольцах

  - без вычетов



Вывод:




Самодельное главное зеркало тестировалось на стадии изготовления (цеховой контроль).

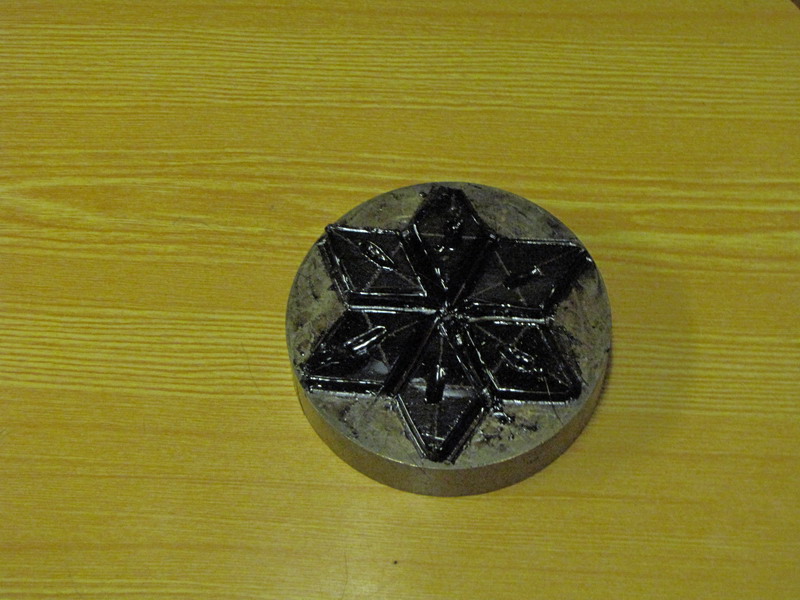

Фигуризация проводилась малоразмерным полировальником типа "звезда", предварительный контроль - теневым из радиуса по зонам.

Продольная в норме, зона 0.7 также на своём месте. Вид теневой глазом - "параболоид".

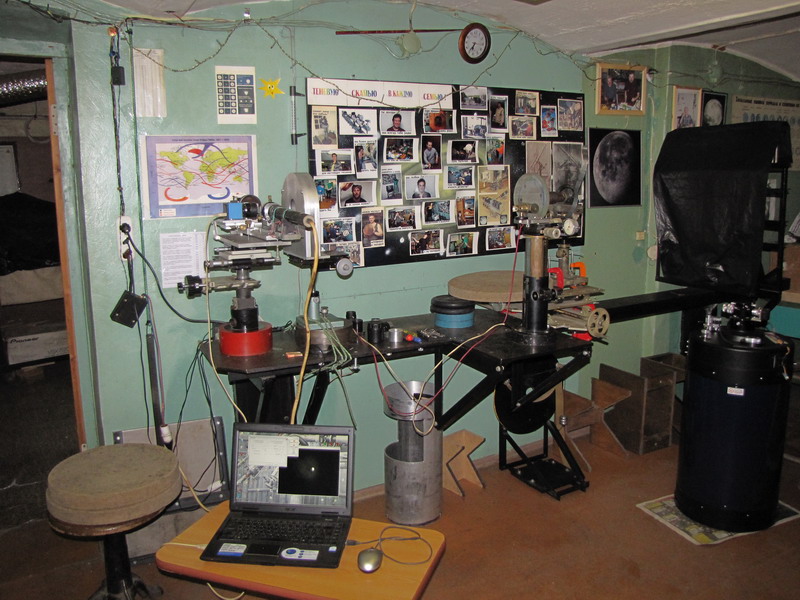

Автоколлимационный контроль теневиком (двойное отражение - напылённый плоский эталон с отверстием) показал наличие существенного теневого рельефа - в условных терминах (без учёта знака) "подвёрнутый край + валик".

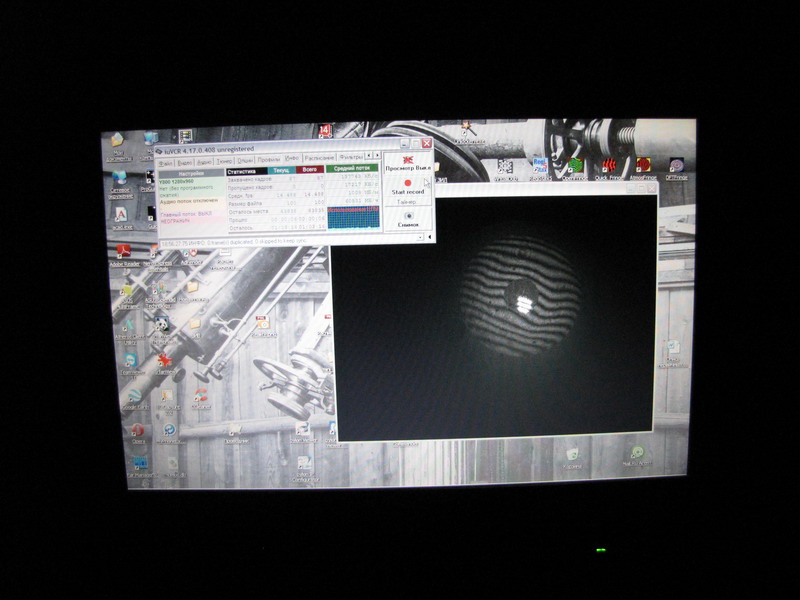

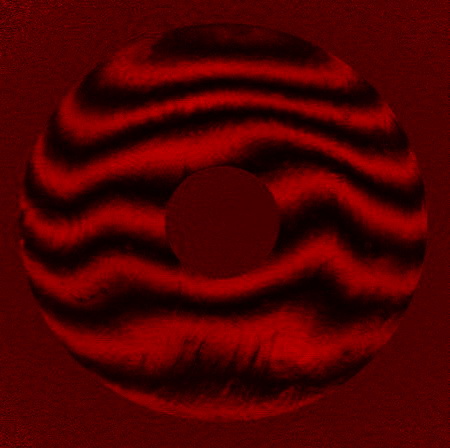

Интерферометрирование (с эталоном № 3) после подавления паразитной интерференции (интерферограмма соответствует теневой):

Вывод - вопиющая недостаточность методики контроля по трём зонам.
