Максутов-Грегори 112/3000

(вторичный рынок)

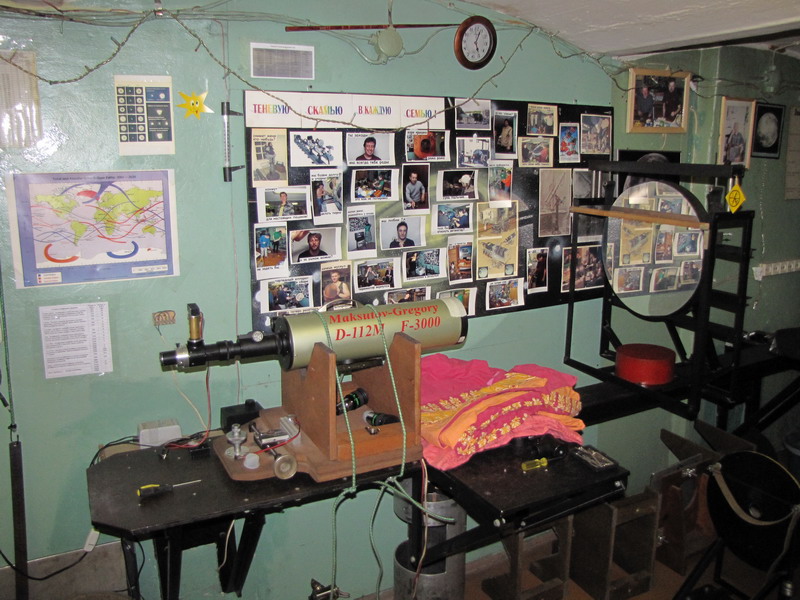

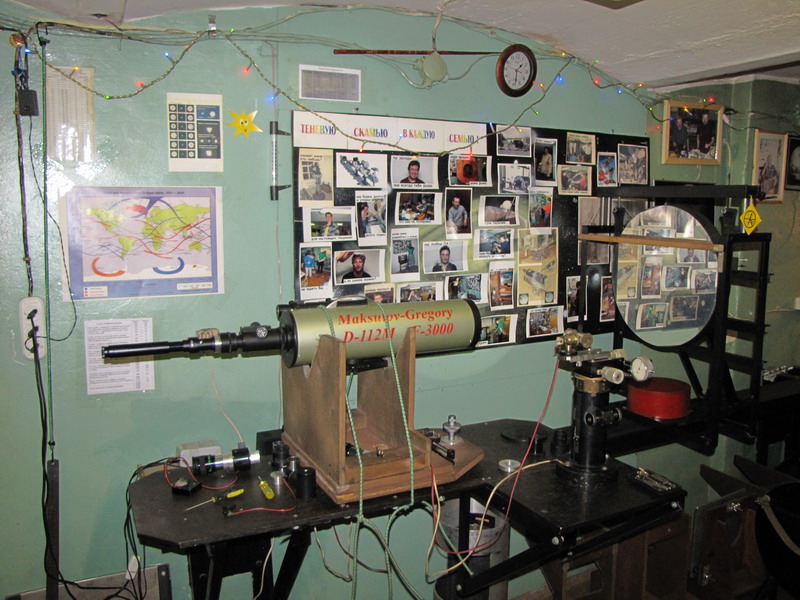

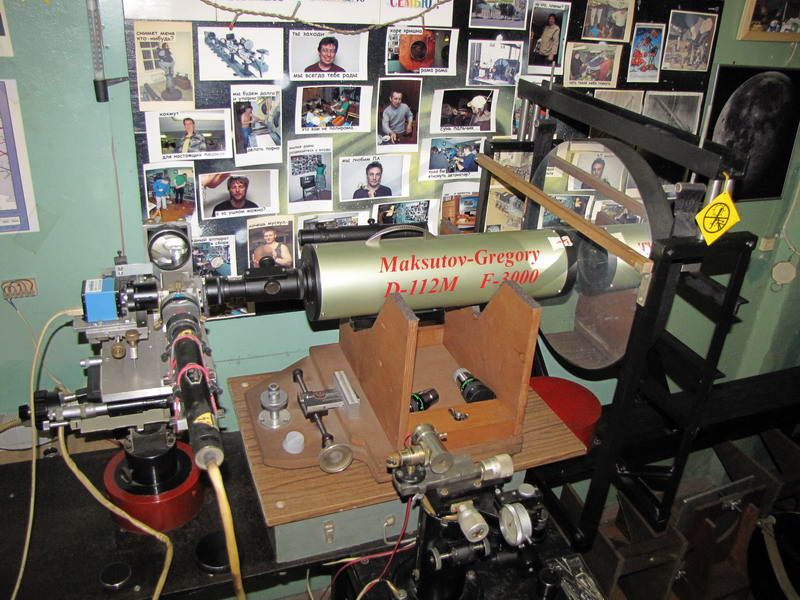

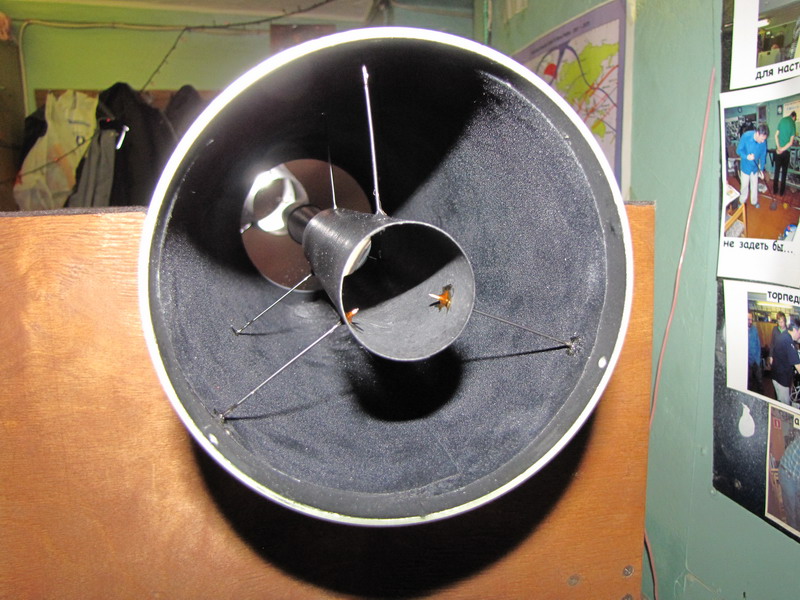

- внешний вид

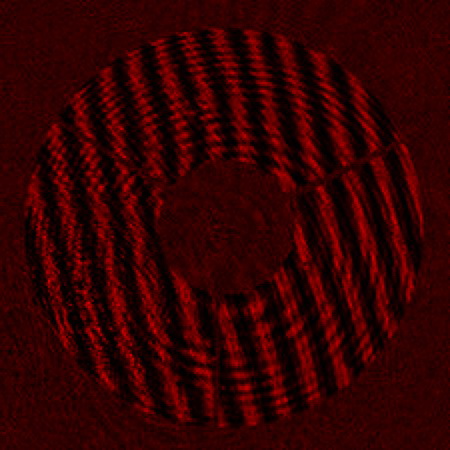

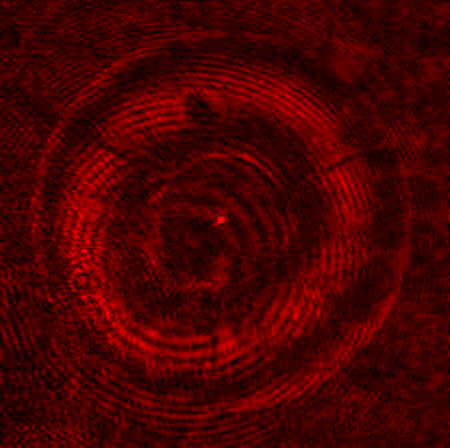

- исходник для самостоятельного расчета 632.8нм (после принуждения к точке) - на кольцах (также по окончании всех процедур)

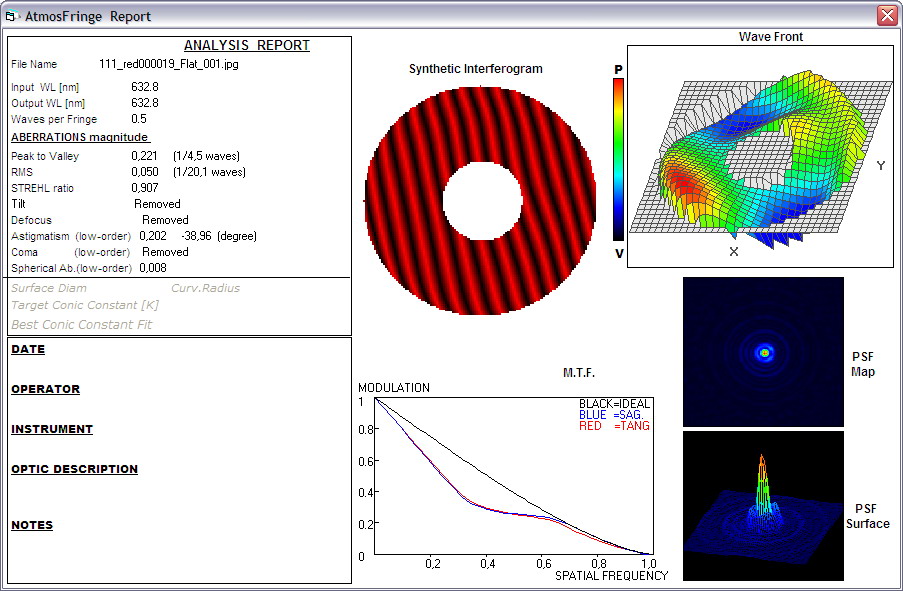

  - минус кома

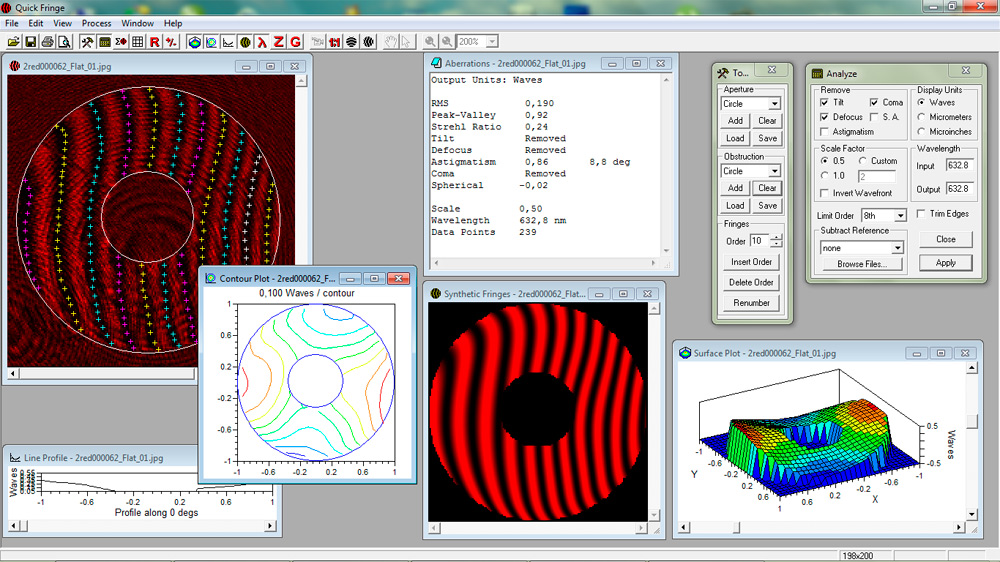

  - в альтернативном софте (в исходном состоянии)

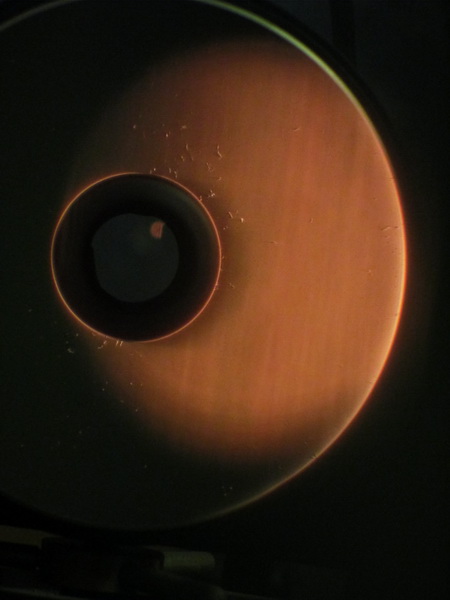

  - теневая ГЗ - - исходник для самостоятельного расчета 632.8нм (начальное состояние)

  Поступил на проверку (вероятно после самостоятельного вмешательства) с подозрениями на возможные неполадки. - на кольцах в исходном состоянии (кольца не образуются) - теневая (астигматические пятна, рельеф умеренной амплитуды)




Вывод:







Разъюстирован, точка выглядит ужасающе. Описывать её вид нет никакой необходимости.

Присутствующие разочарованы - телескоп авторской работы и такое...

Однако - по внешнему виду ясно, что телескоп сделан аккуратно, с любовъю к своему делу, и обстоятельтво это порождает желание попытаться исправить ситуацию.




Подвергнут разборке и поиску причин.

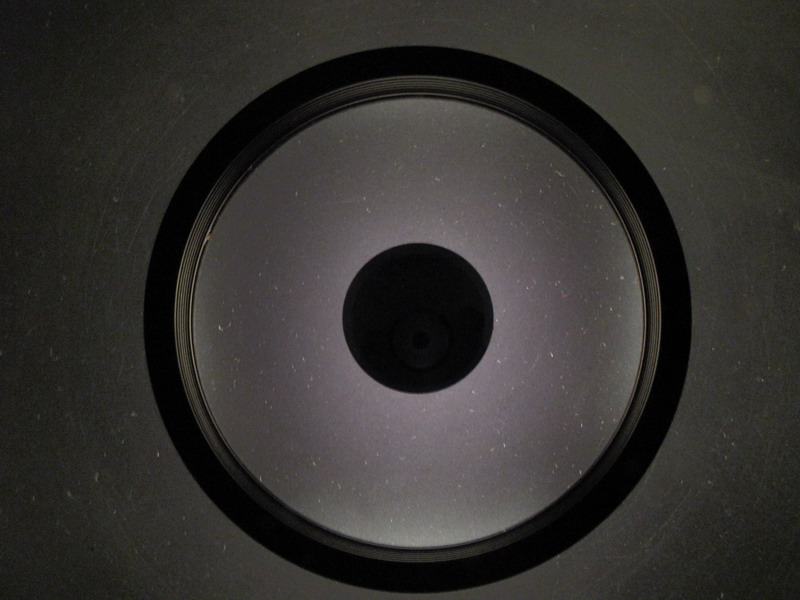

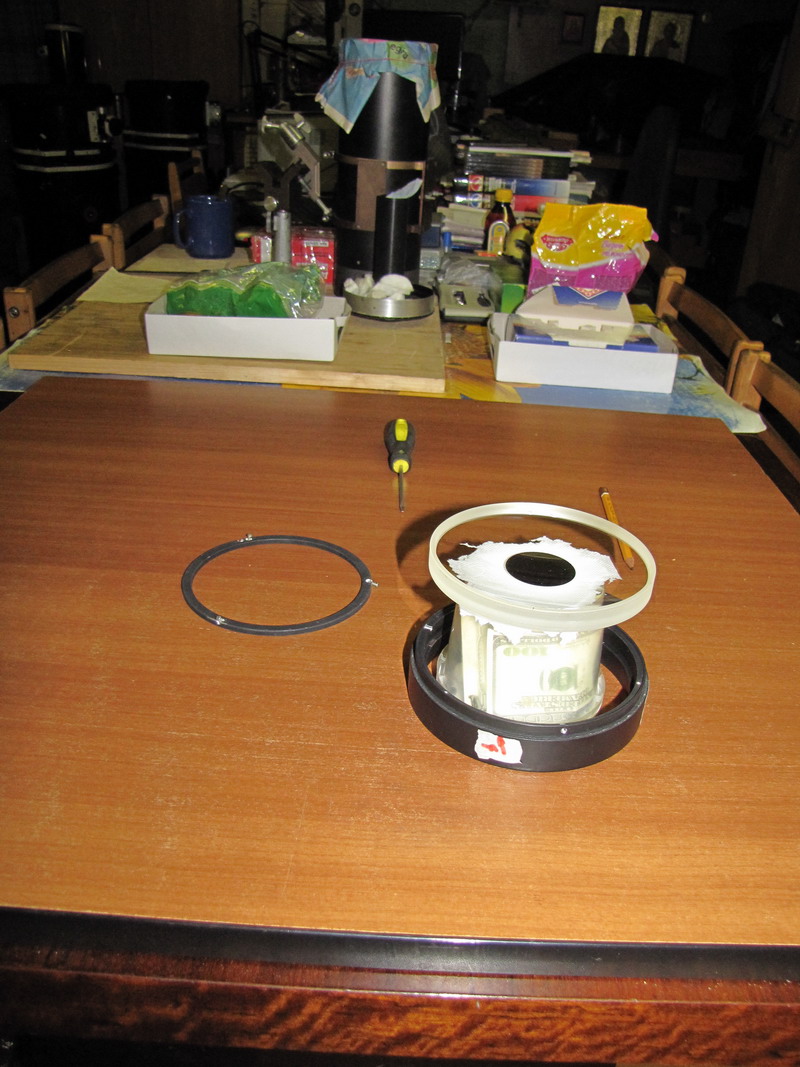

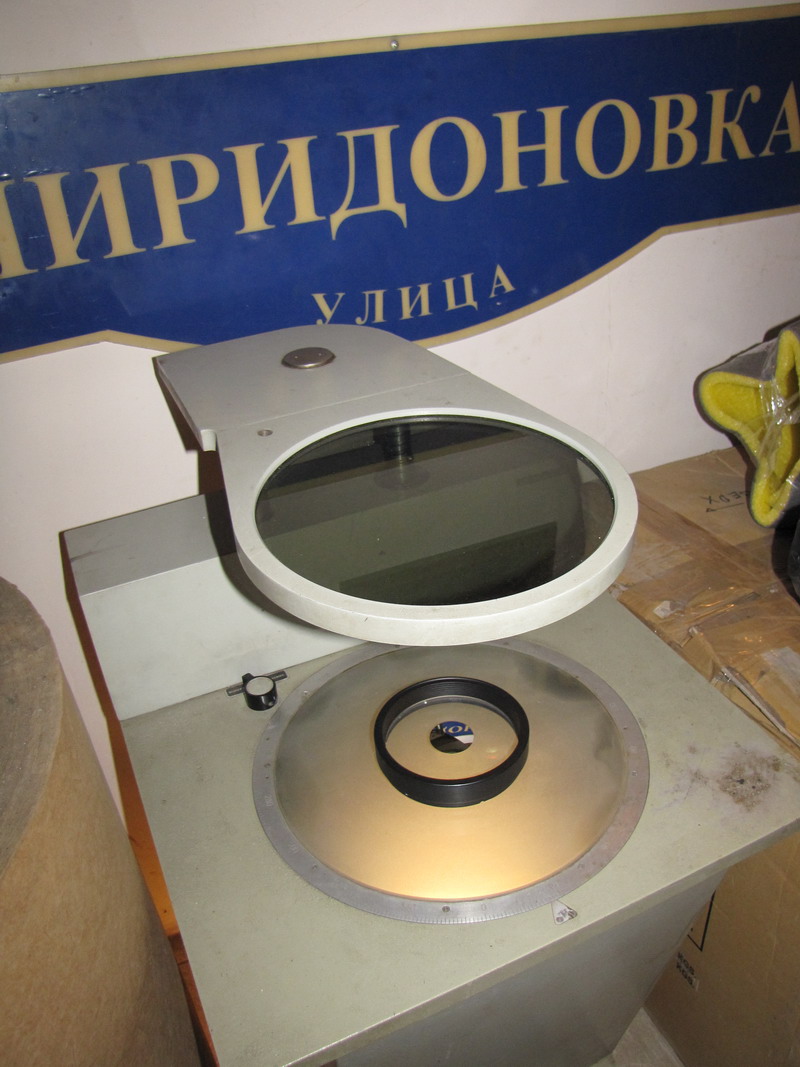

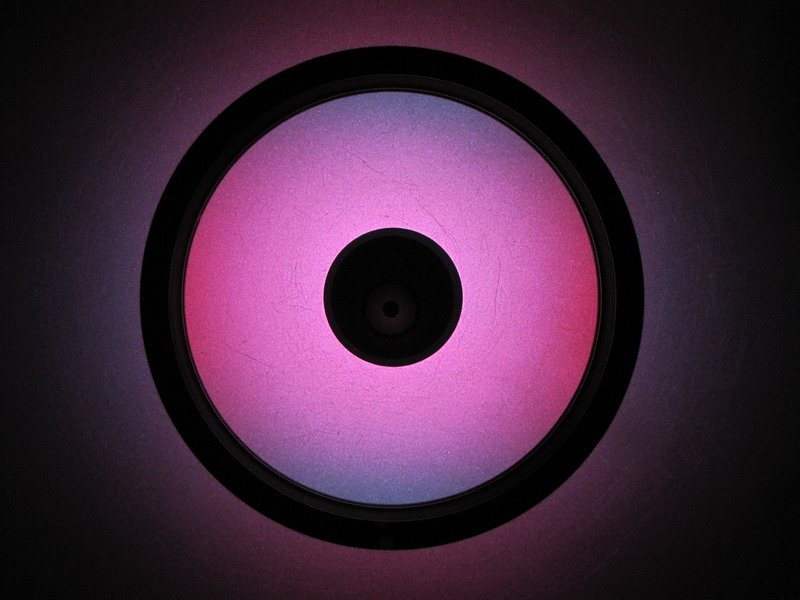

1. Мениск проверен на напряжения и пережатия после замены прокладок - норма:

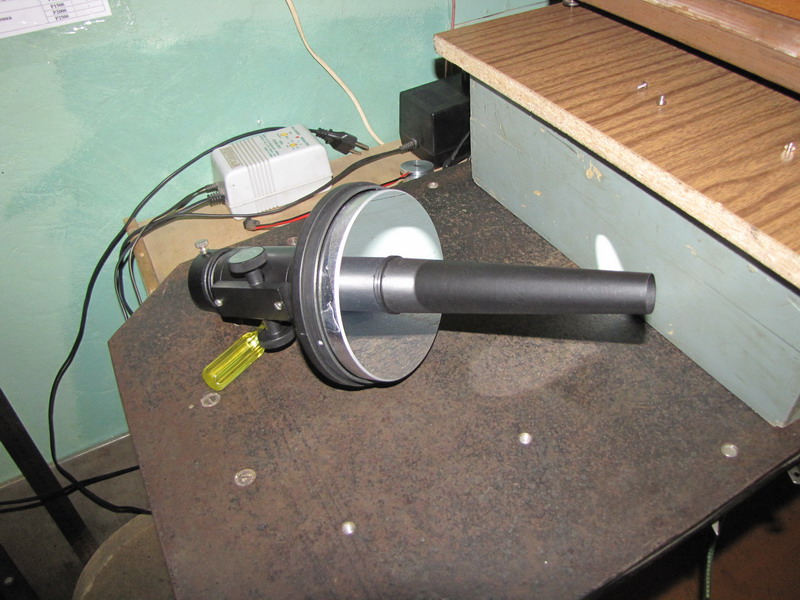

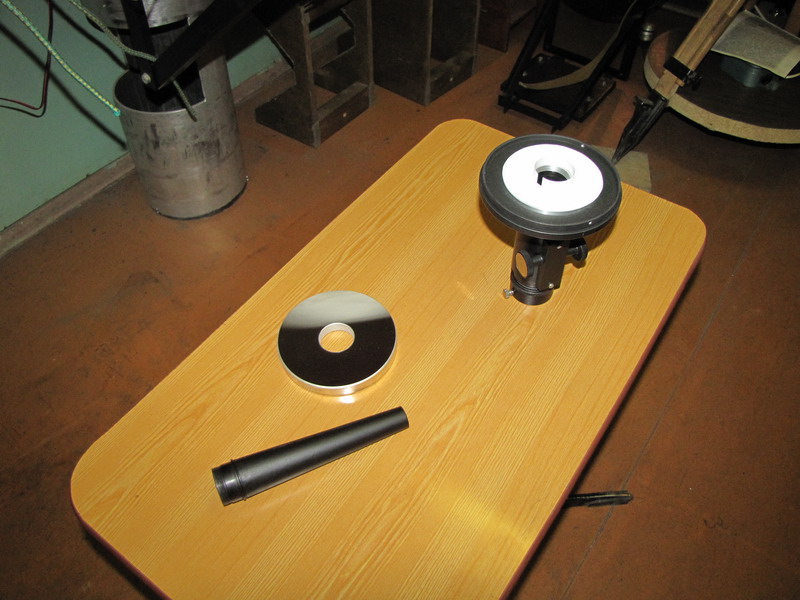

2. ГЗ проверено на корректность посадки на "морковку" - норма:

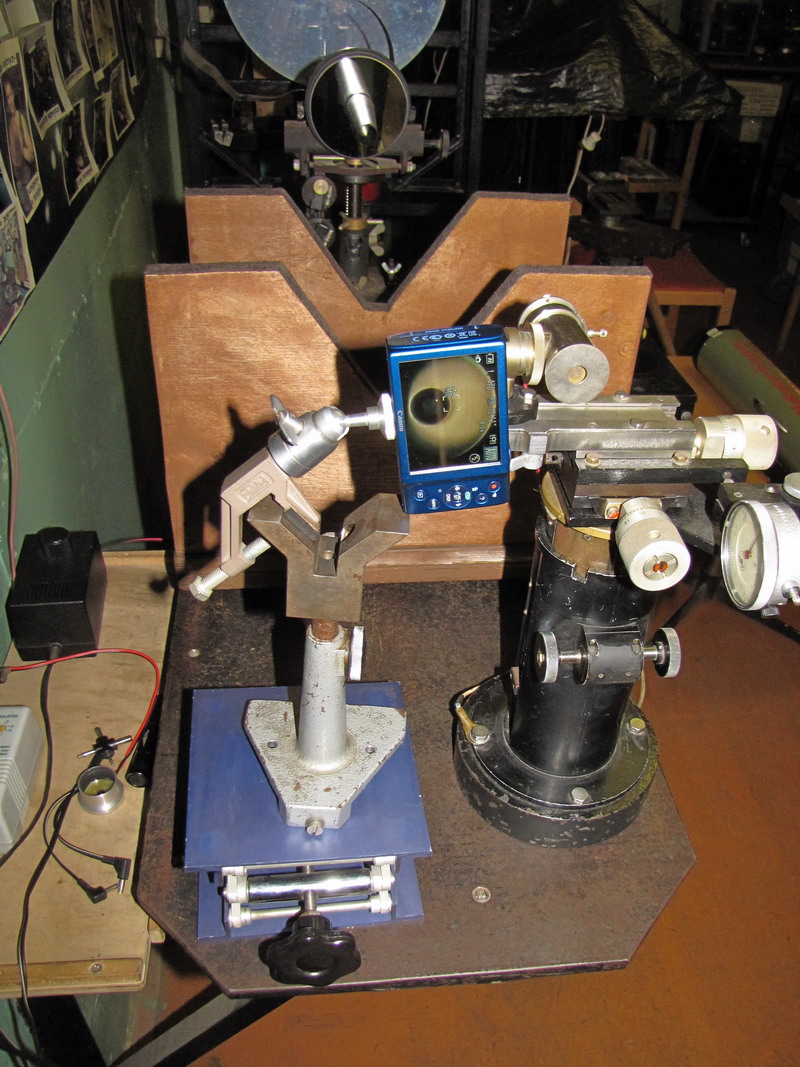

3. ГЗ проверено на наличие напряжений и форму поверхности, отсята фокограмма из радиуса (см. выше)
ГЗ отсмотрено из радиуса по точке - небольшой астигматизм. В пределах нормы.

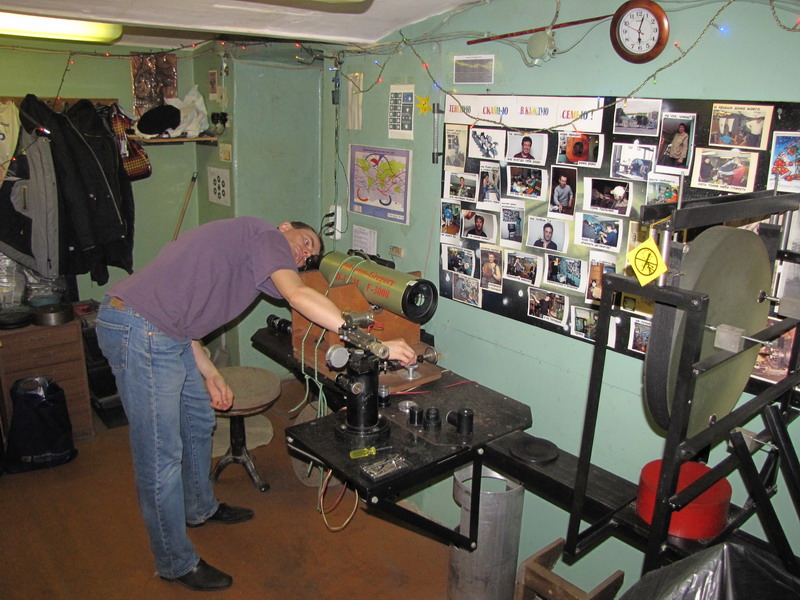

4. Телескоп собран, положение опт. элементов предварительно контролируется с помощью коллиматора Такахаши. 5. Затем, ставшая уже обыденной, но всё ещё довольно муторная процедура поиска оптимальной ориентации.

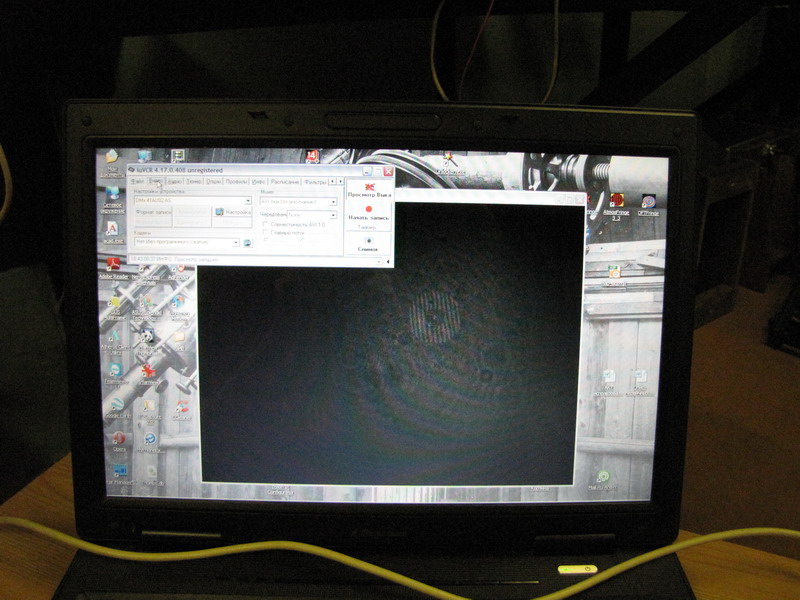

6. Наконец - финальная юстировка по точке в автоколлимации. Результат (очень приличную точку) подтверждаем интерферограммой - полосы выпрямились.

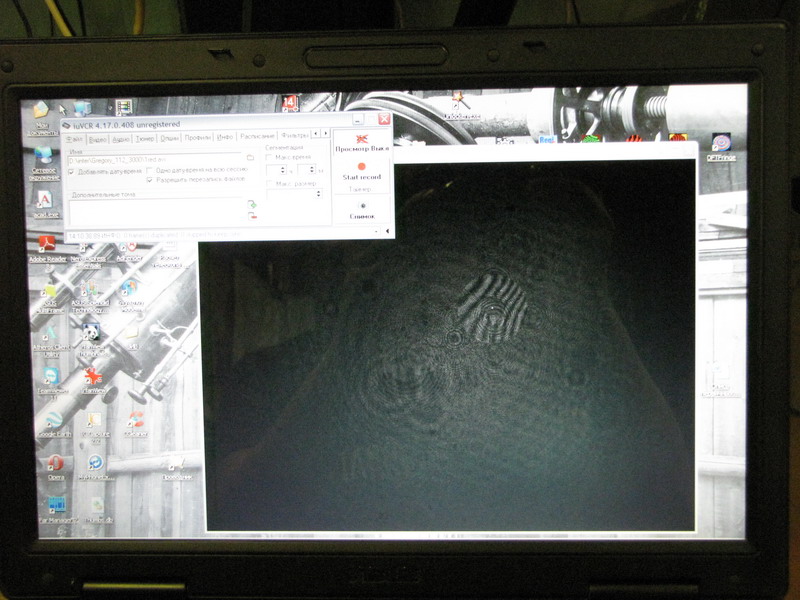

- исходное состояние (на полосах) - текущее состояние



Окончательный вывод - годен в качестве планетника.

P.S. На этом примере лишний раз убеждаемся, что любой, даже самый качественный комплект оптики, легко "испортит" неаккуратная сборка. В этом деле существует множество тонкостей, каждая из которых в отдельности может показаться незначительной, но объединившись они способны "уничтожить" любой комплект.
