Обсуждение результатов тестирования на Астрофоруме в теме:

"Интерферометрические тесты в подвале ВАГО"



"Место встречи изменить нельзя или возвращение в подвал ВАГО"



Adblock Plus избавит вас от назойливой рекламыУстановите Adblock от Adguard!









Triplet APO LZOS 123/600

(вторичный рынок)

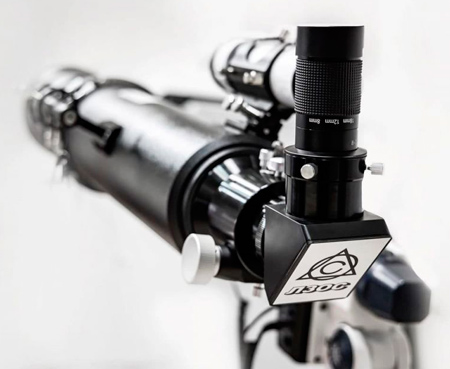

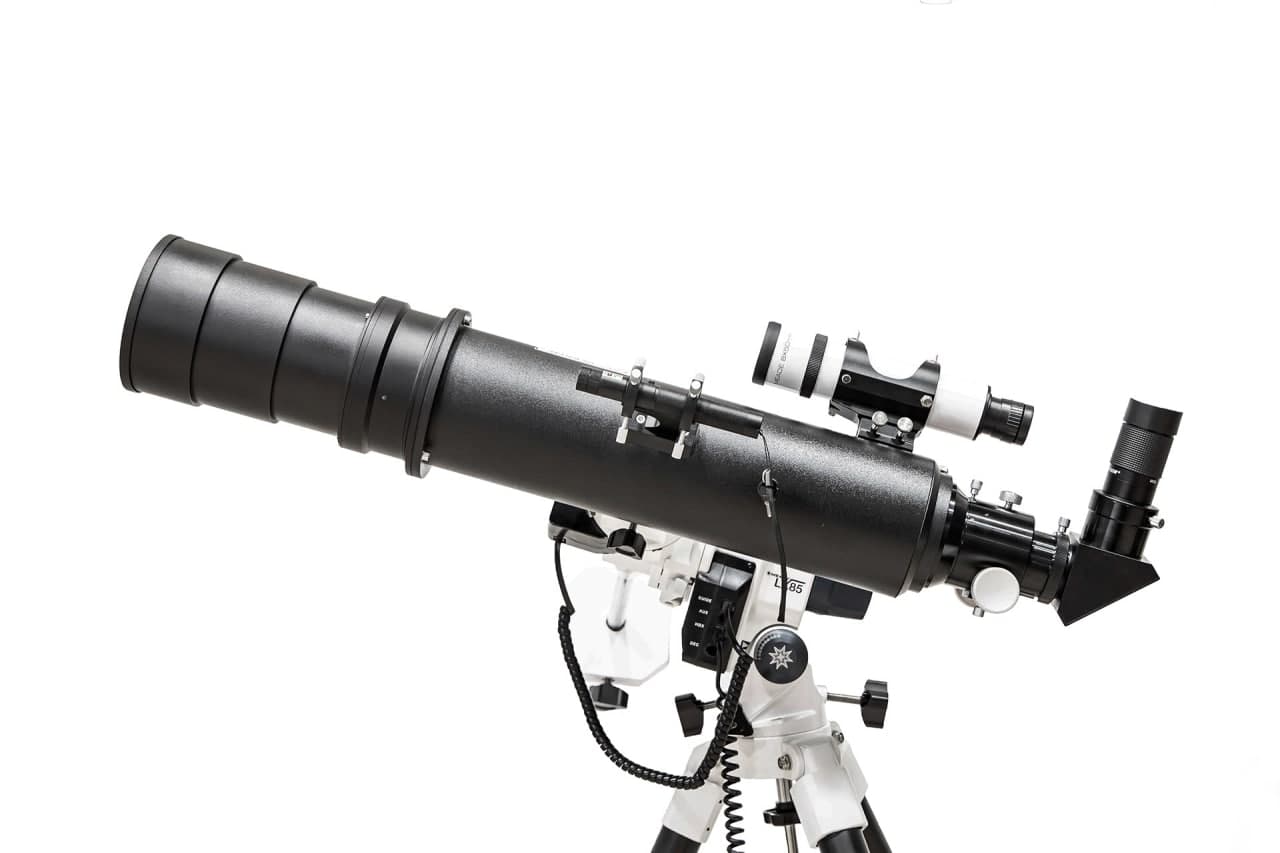

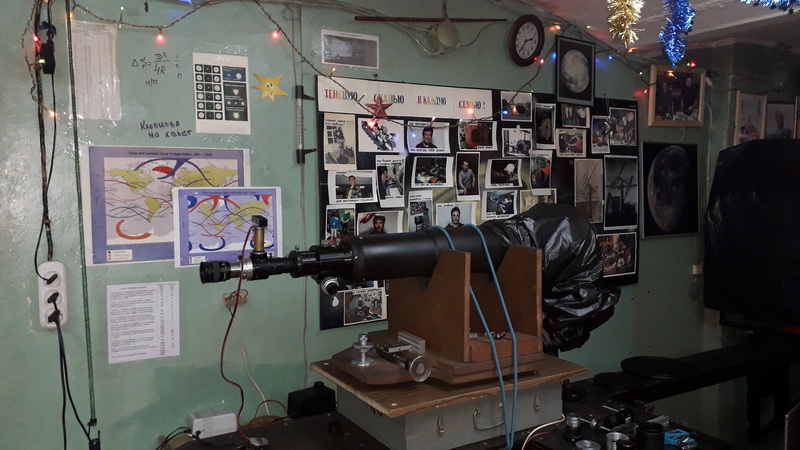

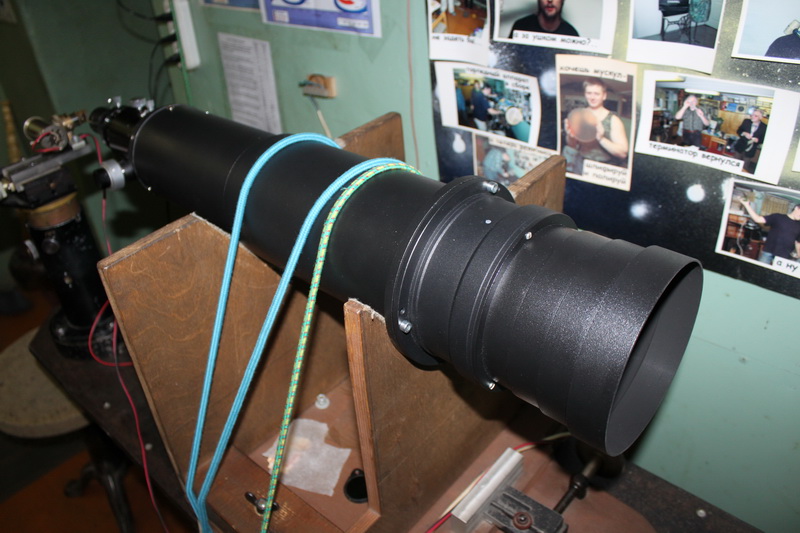

- внешний вид

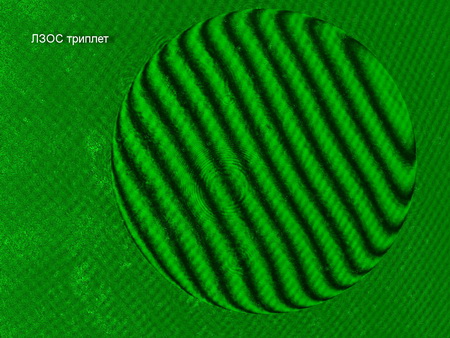

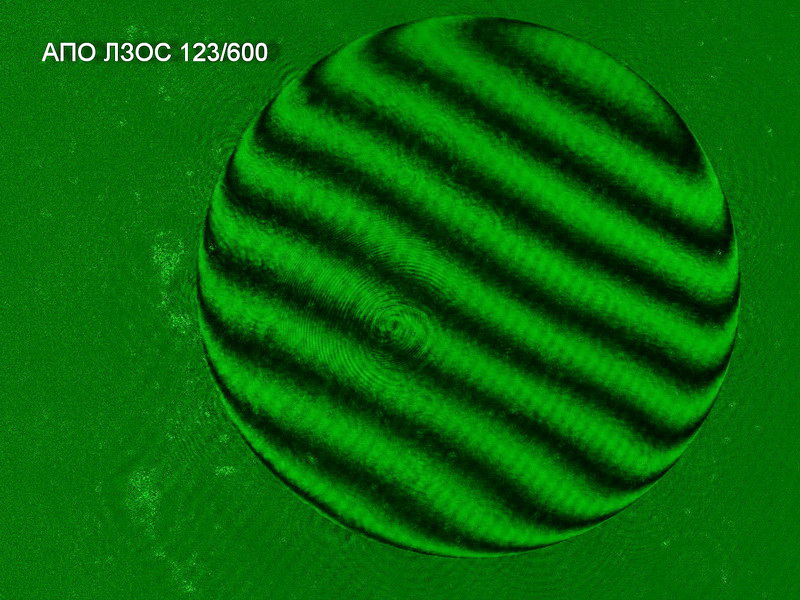

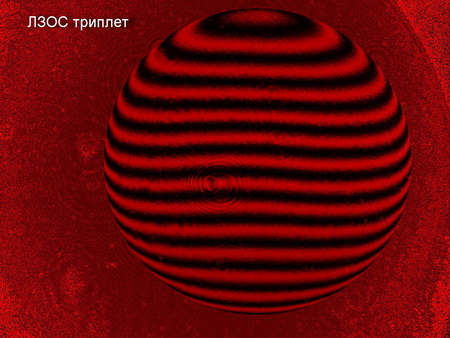

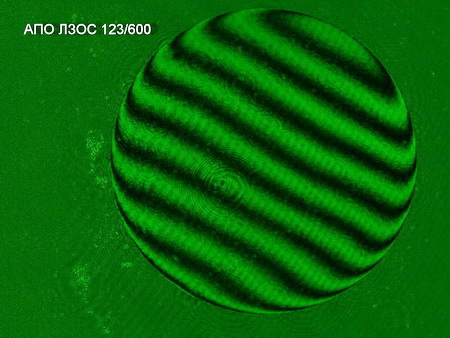

  - исходник для самостоятельного 532нм - на кольцах 632.8нм

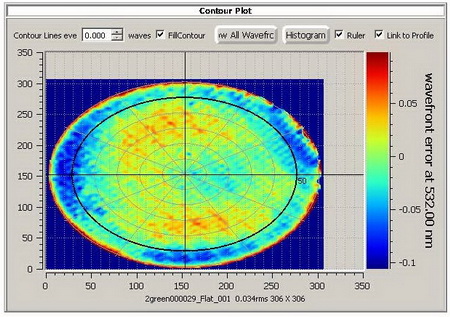

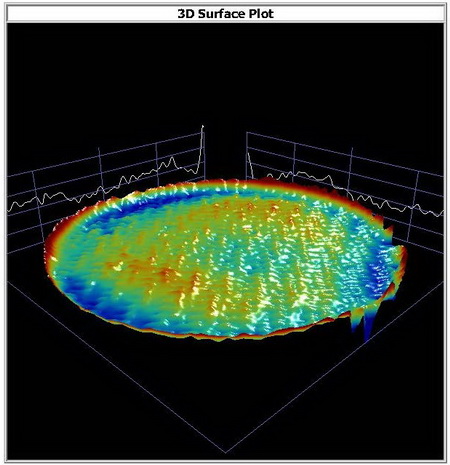

  - без вычетов 532нм - на широком 632.8нм

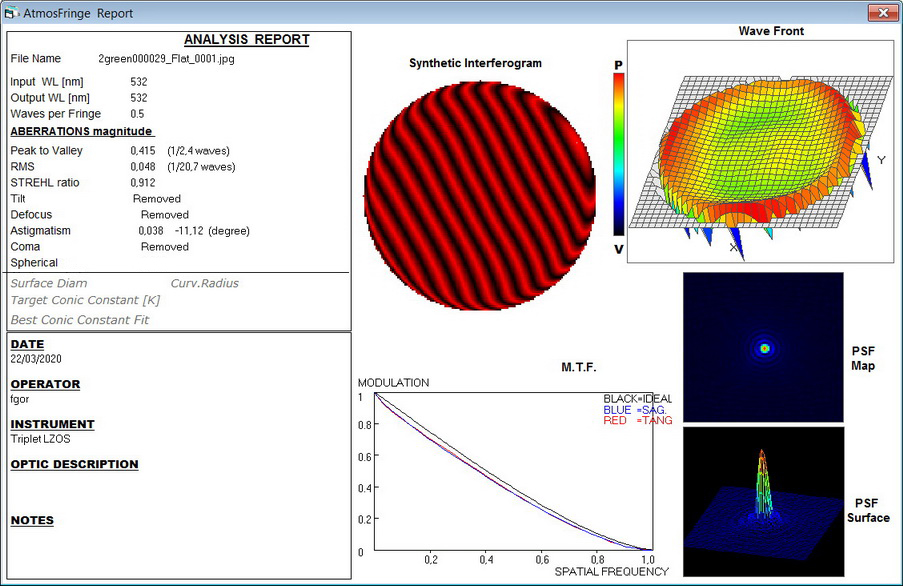

- минус кома 532нм - исходник для самостоятельного расчёта 632.8нм

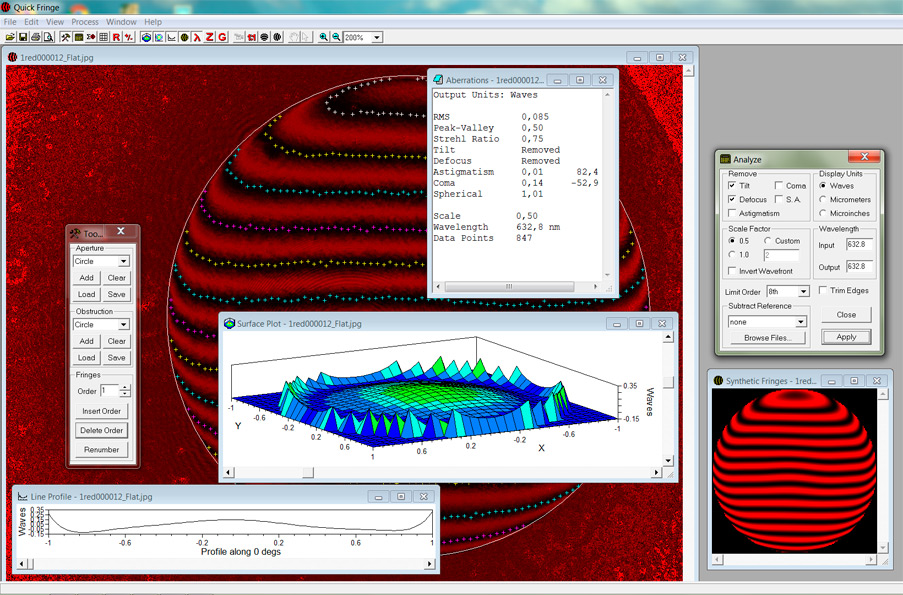

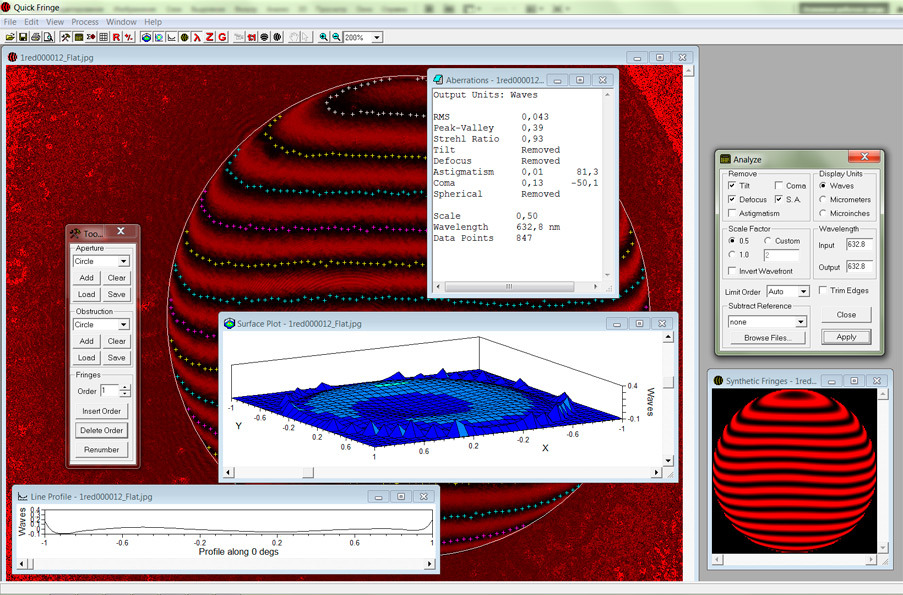

- минус сфера 632.8нм - результат 632.8нм

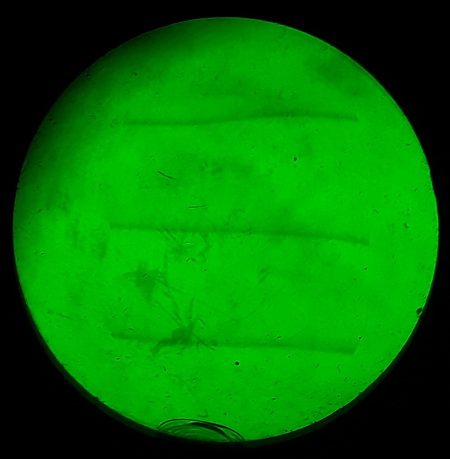

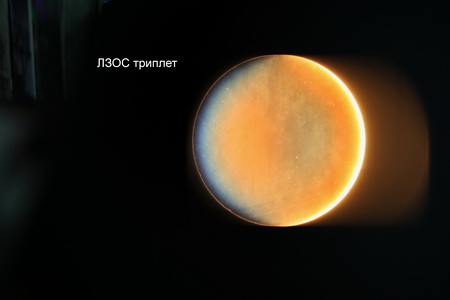

  - теневая - на широком 532нм


Вывод:


Поступил без жалоб, на предмет паспортизации.

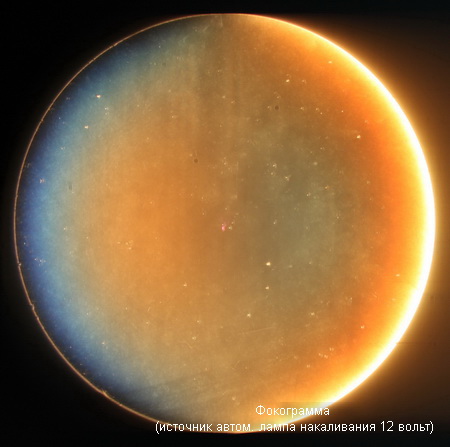

Теневая - окрас нормально, край подвёрнут. Интерферограмма соответствует теневой.

Точка - небольшая комка и светофорчик (разделение цветов на синий и зелёный).

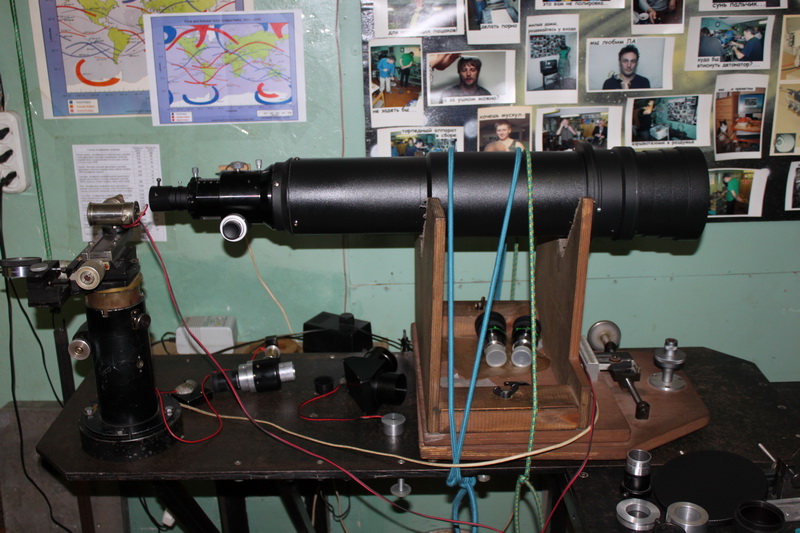

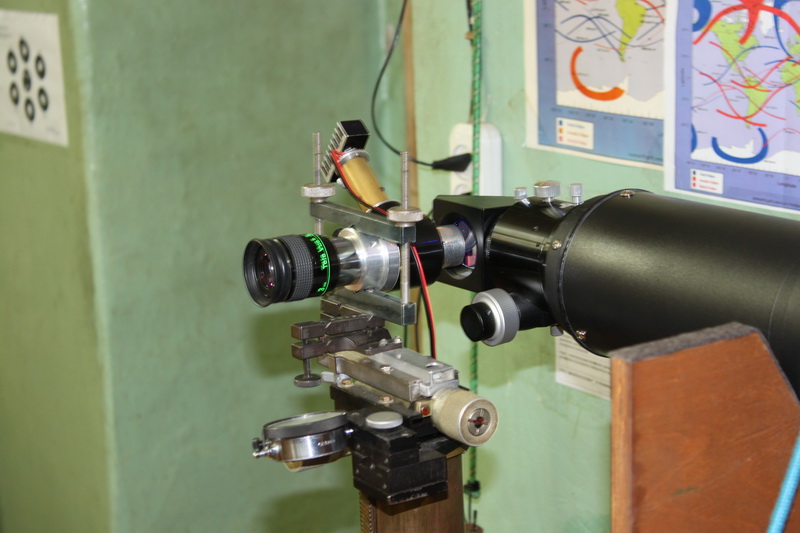

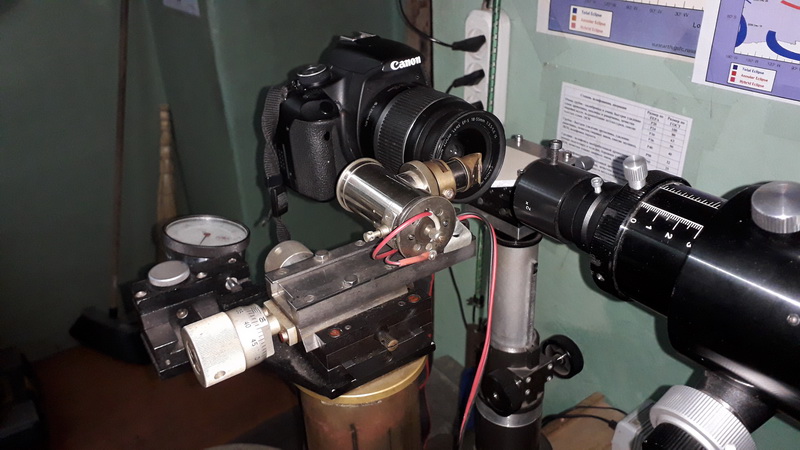

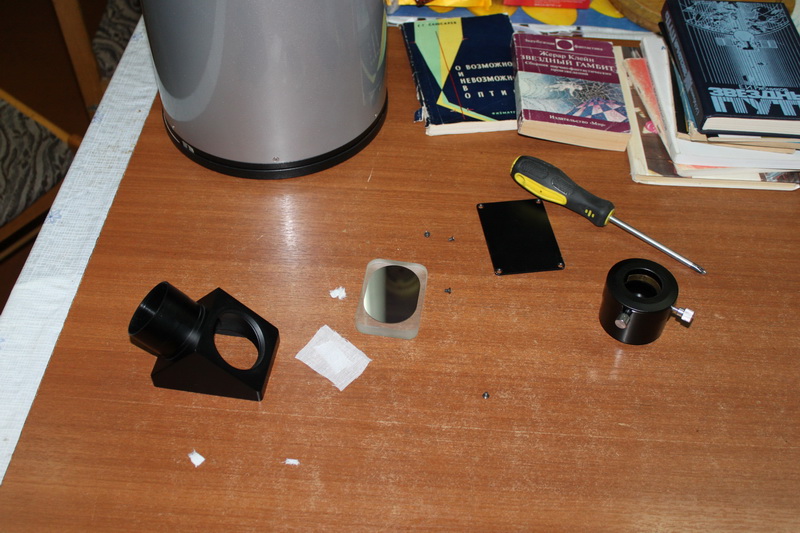

Диагональное зеркало - заметного астигматизма нет. Проверялось по точке в автоколлимации с плоским и трёхмиллиметровм окуляром.

Дополнительно диагональное проверялось в интерферометре физо (многолучёвка) - норма.

  - по большой - по малой



Вывод - край изрядно подгулял (вот если задиафрагмировать миллиметров семь... тогда да), объектив слегка недоюстирован.

Относительная кондиция.




____________________________________________________________________________________________________________________

P/S По результатам теста объектив был отозван производителем для повторного тестирования

Результаты лаборатории ЛЗОС представлены ниже:

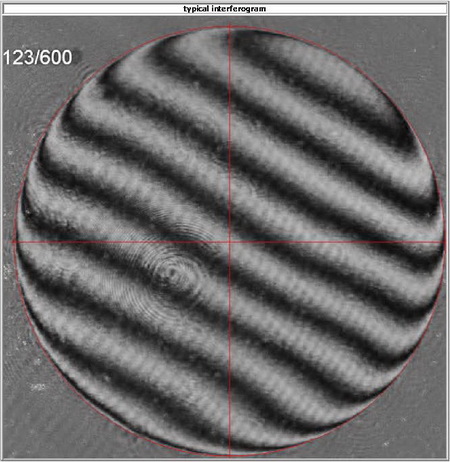

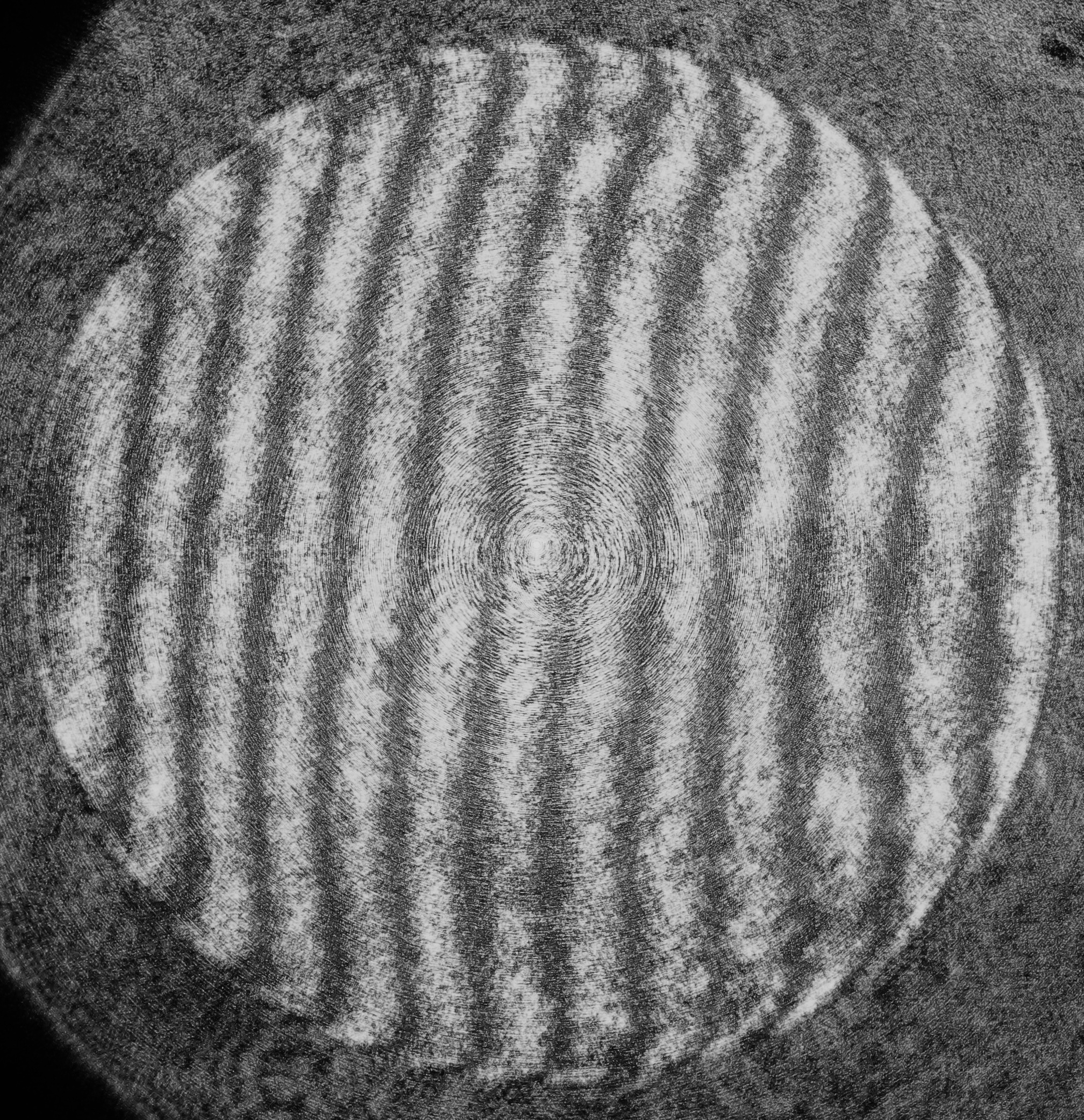

  - исходник для самостоятельного расчёта 532нм - повторные измерения объектива Р123/6 №81



Дата: 08.04.2020     Время: 09:22:21
Единицы измерения деформаций: длины волн  Длина волны:      0.532


--------------------Параметры регулярных ошибок-----------------------------

D=  -0.289 Lx=   3.320 Ly=  -0.315 C=  -1.825    RMS(W)= 0.026
A=   0.016   FIA=  82.918   PV=   0.031        RMS(W-A)= 0.025   FA=0.059
B0=   0.000                  PV=   0.102        RMS(W-Z)= 0.017   FZ=0.555
B2=   0.000
B4=   0.017
B6=   1.018
B8=   0.578
C=   0.048   FIC= 165.078   PV=   0.032        RMS(W-C)= 0.025   FC=0.048
-----------------------------------------------------------------------------

Местные ошибки: PV=   0.145                        RMS(M)= 0.015

Характеристики волнового фронта
RMS       MIN       MAX       PV       STRL      STRH
0.026    -0.061     0.149     0.210     0.974     0.991
X :-0.460     0.600
Y :-0.760    -0.800


__________________________________________________________________________________________________________________

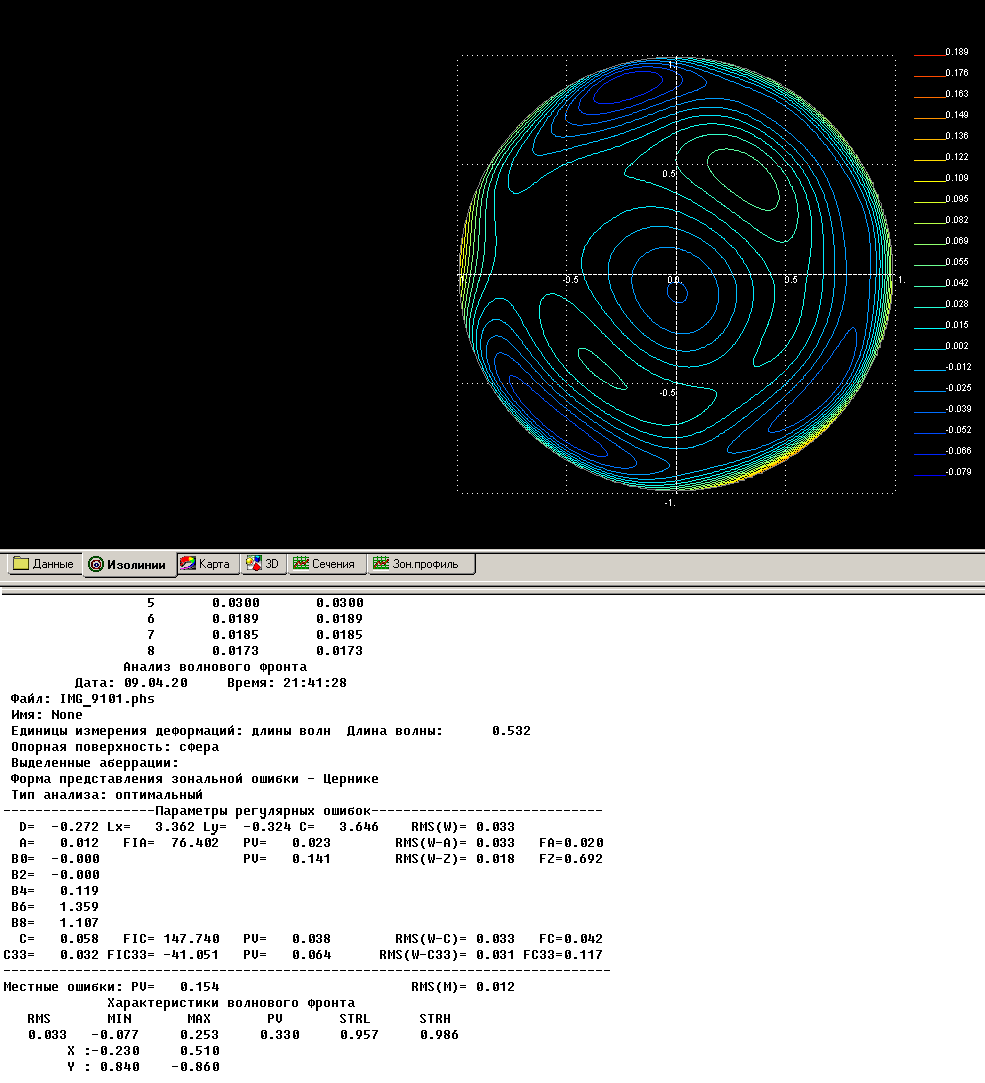

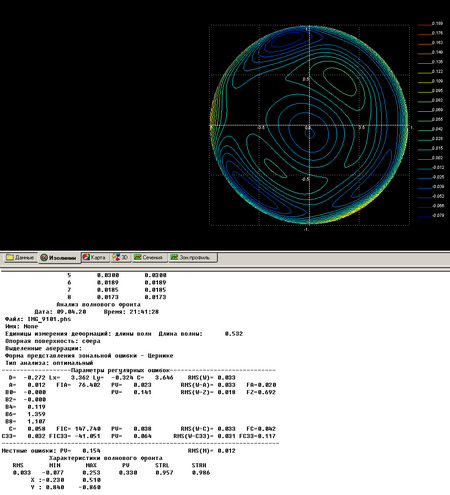

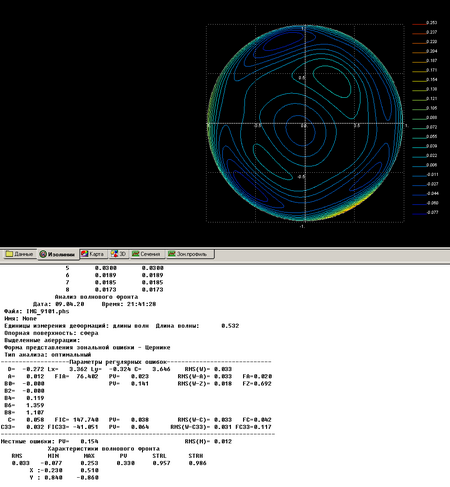

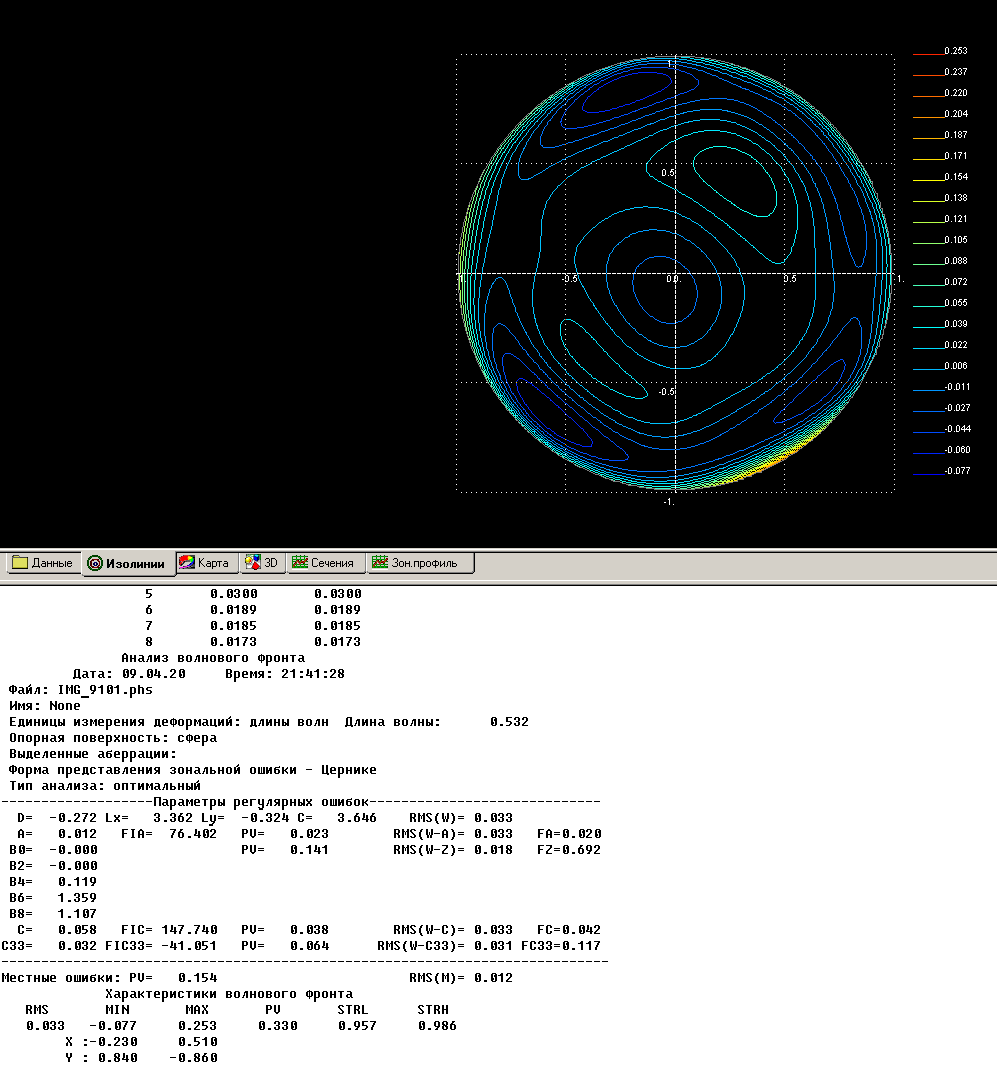

2 P/S Дополнительно (по моей просьбе) форумчанин Александр (yas) произвел расчёт в софте, аналогичном применяемому в Лыткарино (WinFringe ГОИ)

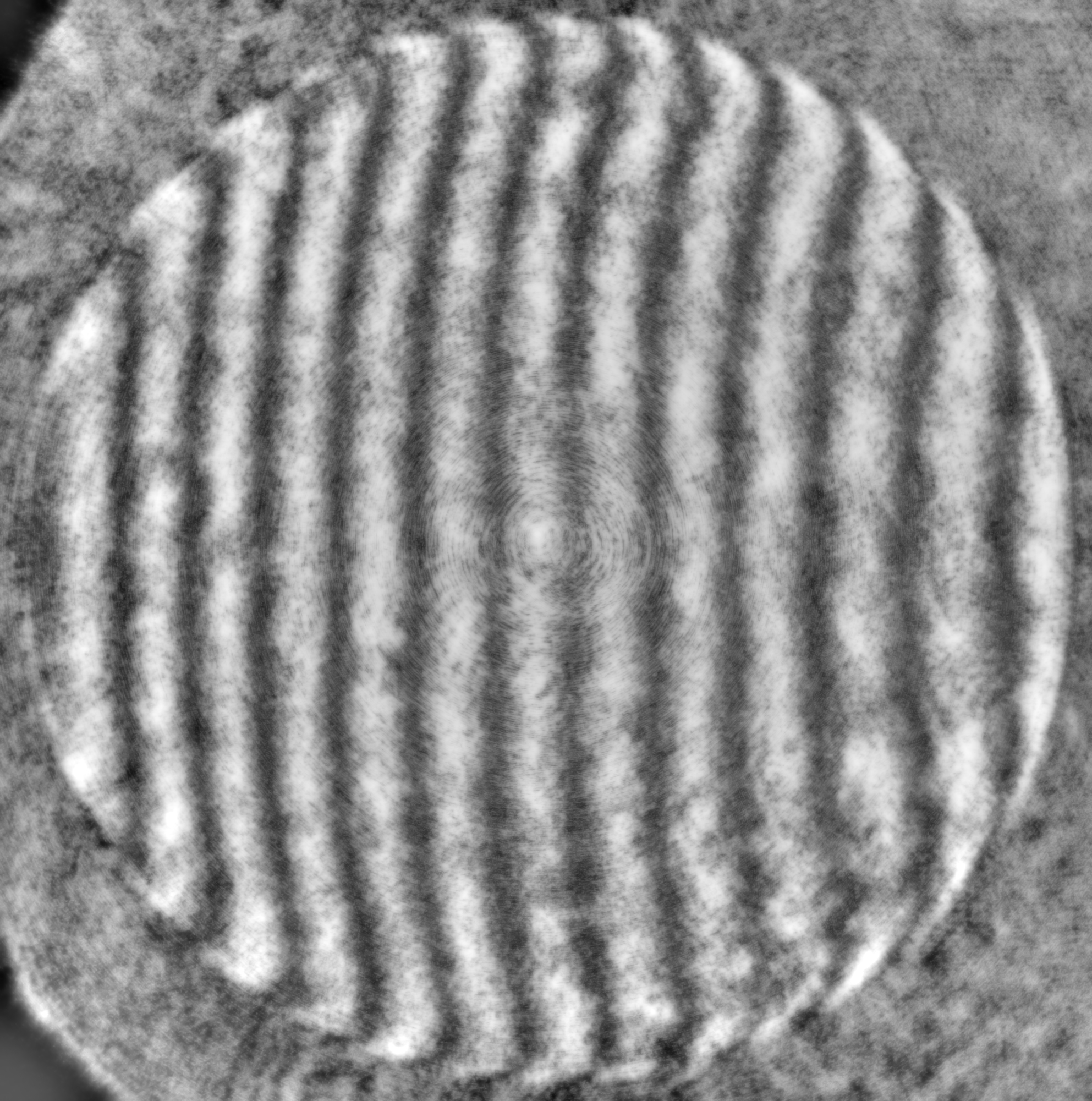

  - без улучшения - улучшенный исходник ЛЗОС (wavelet)

    - улучшенный

__________________________________________________________________________________________________________________
- расчёт подвальных исходников в DFTFringe без улучшения

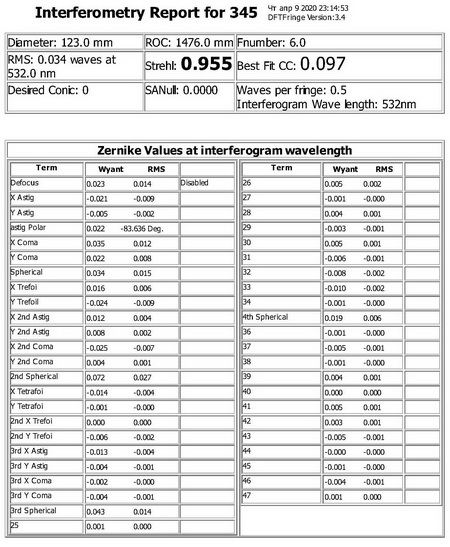

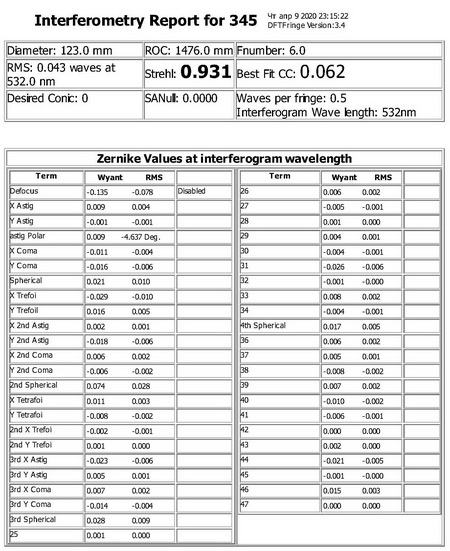

  - усреднённый по трем ИГ результат (DFTFringe) - исходник без улучшения

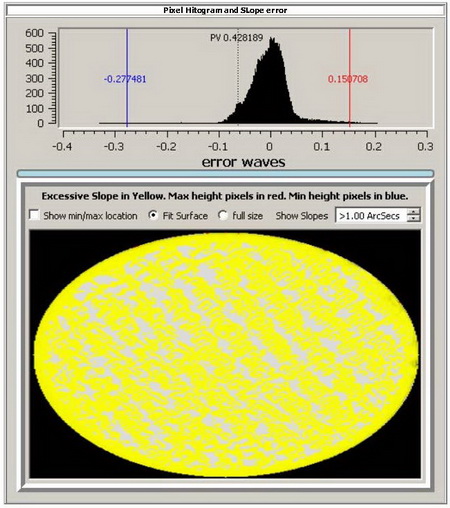

- расчёт подвальных исходников в DFTFringe с улучшением

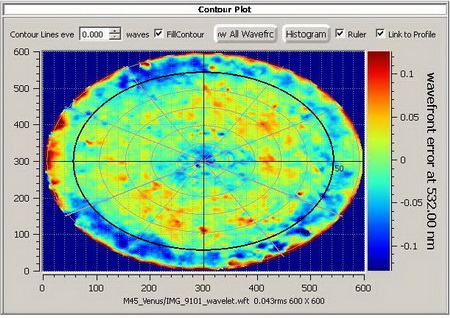

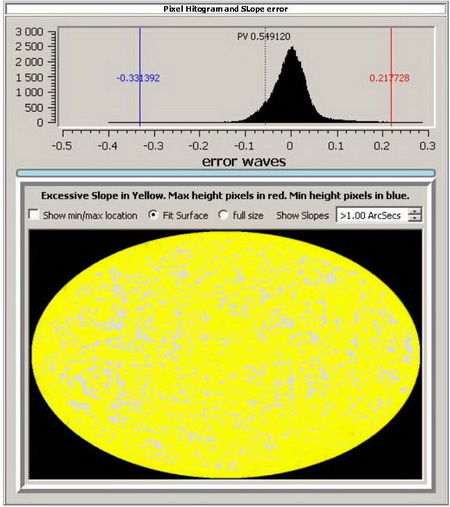

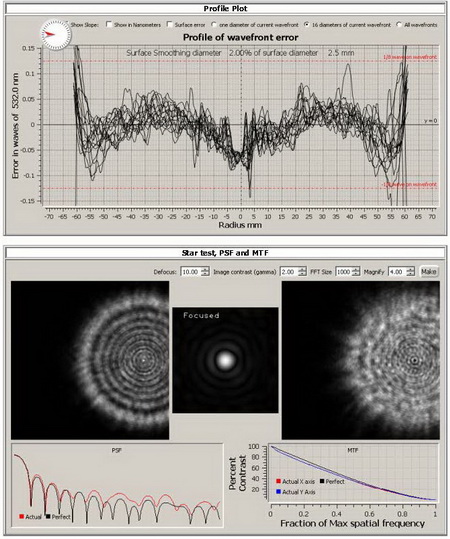

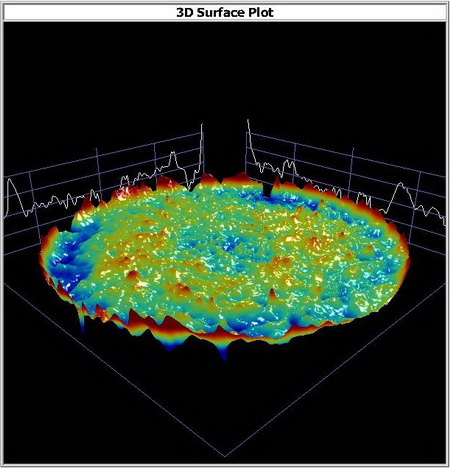

    - улучшенный исходник (wavelet)

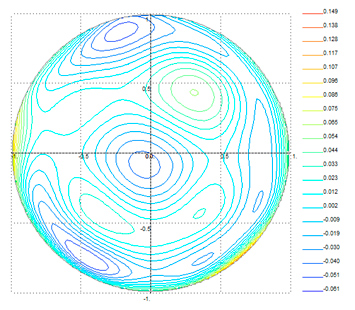

Т.е. на заводском стенде комы нет. В то же время вид PSFmap полностью соответствует тому, что показал вид точки при контроле на подвальном стенде.
