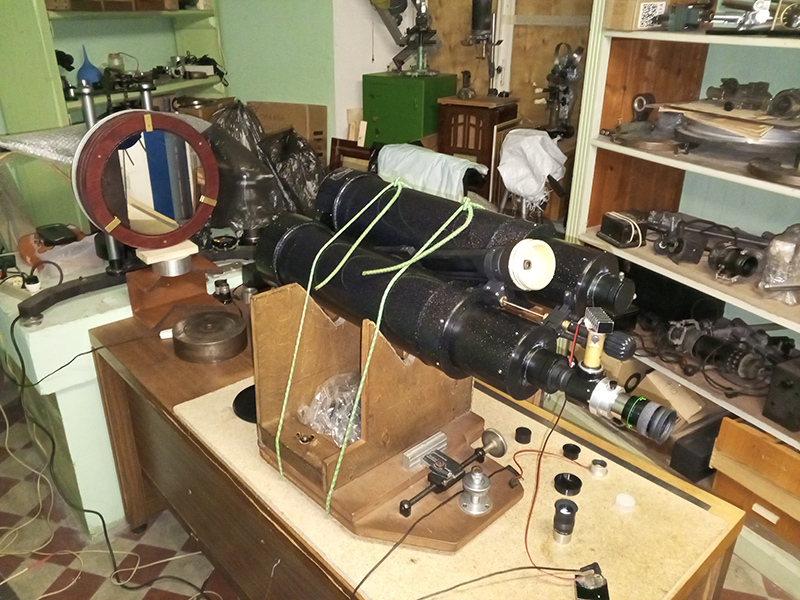

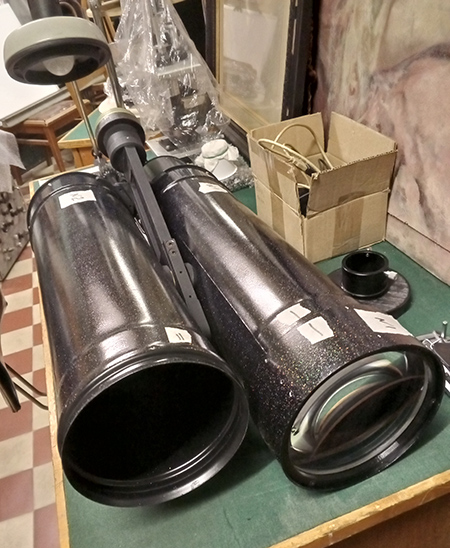

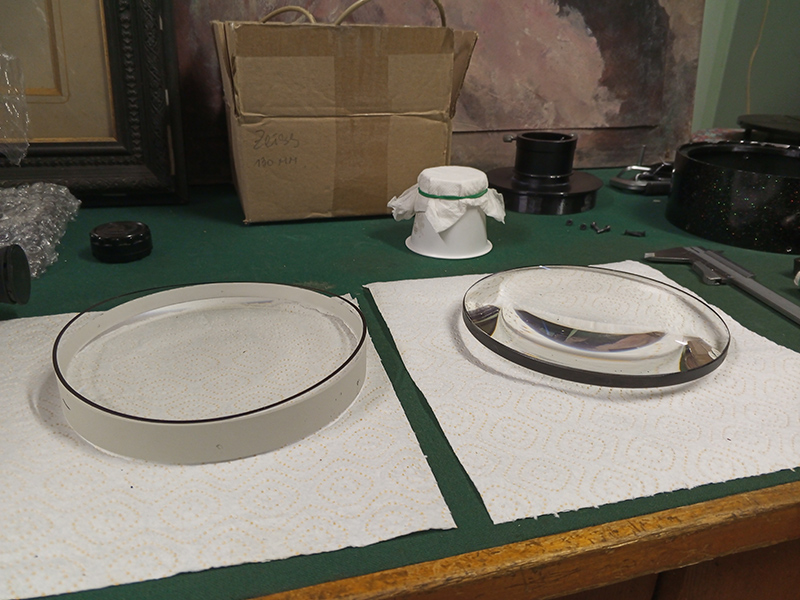

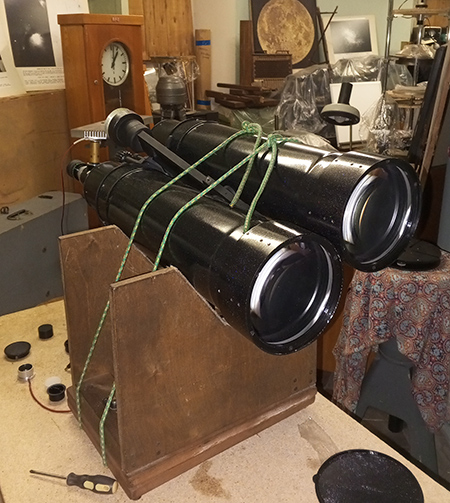

Самодельный бинокуляр на основе покупных китайских комплектов оптики для объективов (дублеты без просветления с межлизовым кольцом-прокладкой толщиной 0,2мм).

Поступил с жалобой на неважное качество изображений в одном из каналов (условный №2).

Блоки призм удалены.

Самодельные оправы объективов имеют металлические юстировочные винты для обеих линз, но напрочь лишены депфирующего пржимного кольца. Фиксация блока линз в оправе производится простыв плоским накладным кольцом (по сути фальш-панелью, на которой обычно гравируют надписи с характеристиками системы).

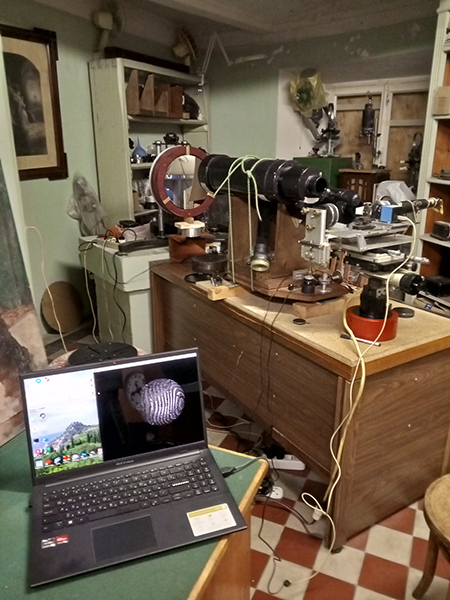

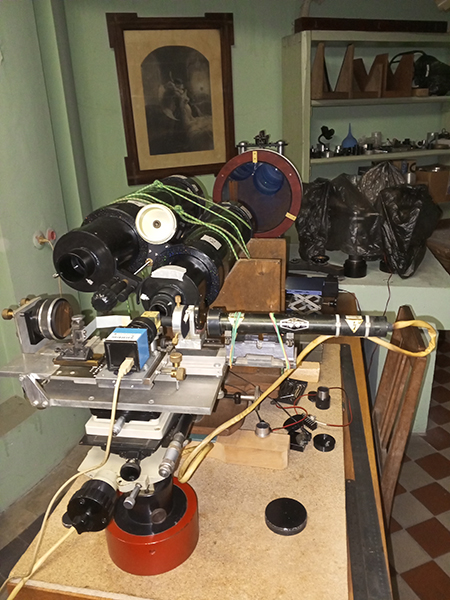

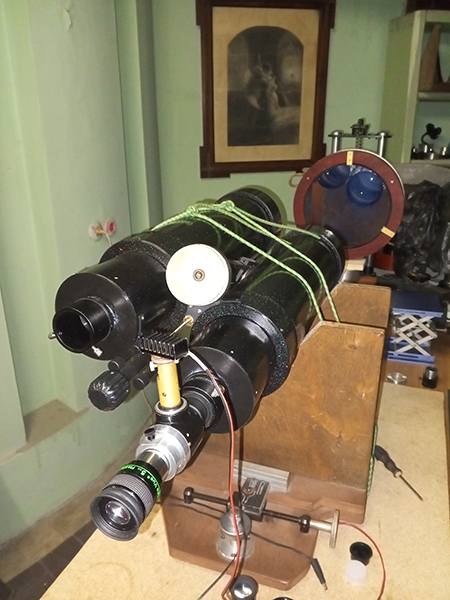

Сначала был отсмотрен по точке объектив №1.

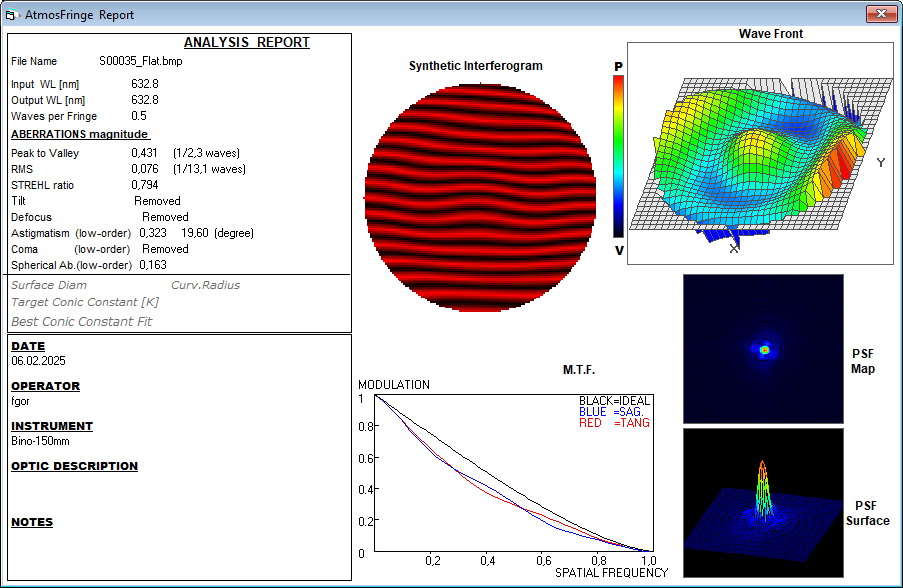

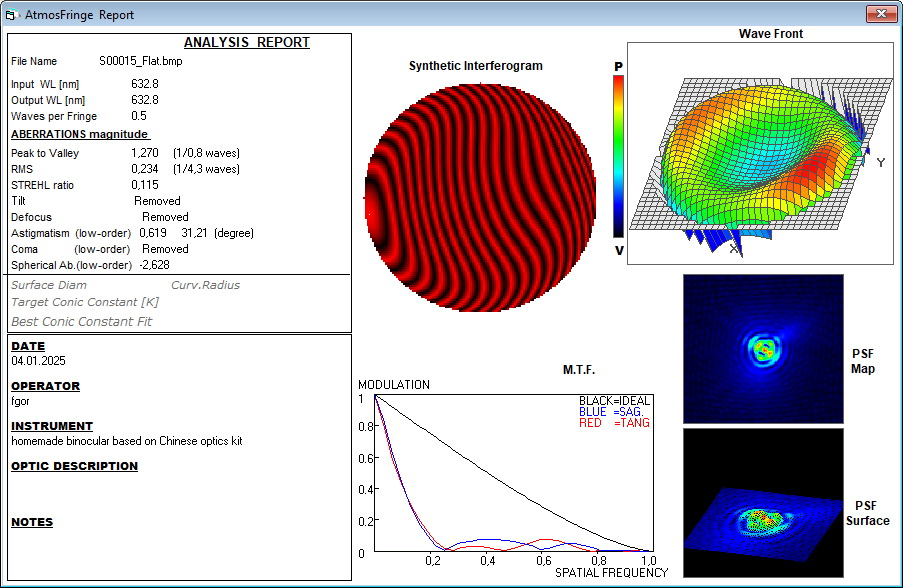

Тот, который характеризовался владельцем положительно. Некое подобие точки в нём действительно есть... с сильными отягощениями. См. результат расчёта здесь выше по тексту. Теневой, как и следовало ожидать, показал серьёзный параболообразный рельеф волнового фронта. Похоже толщина межлинзовой прокладки не соответствует расчётной для данного комплекта.

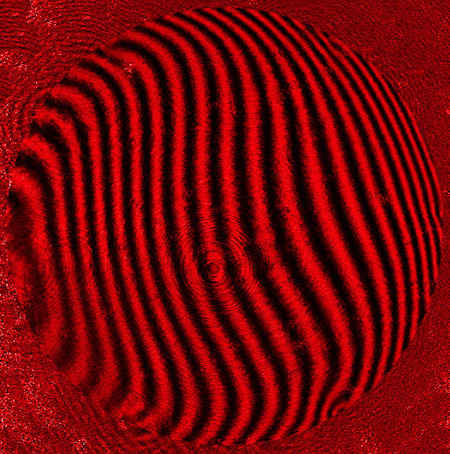

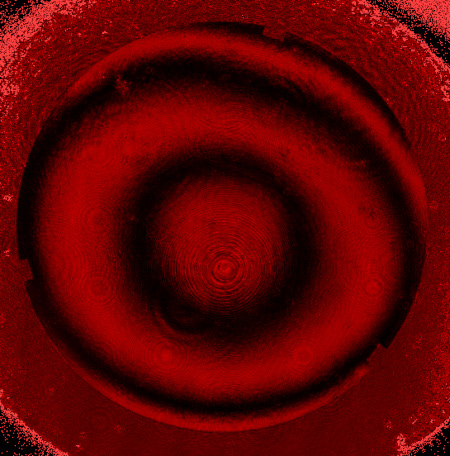

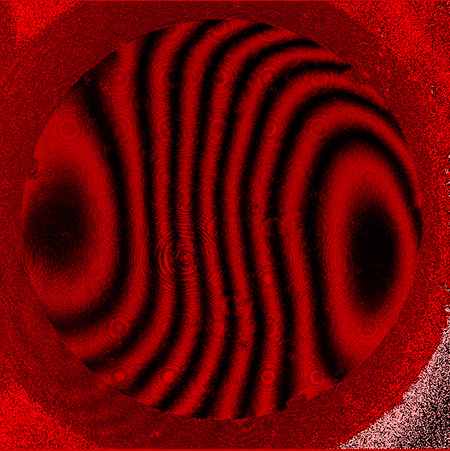

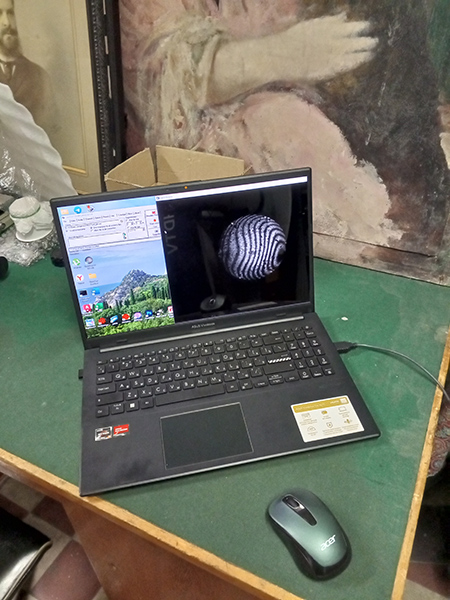

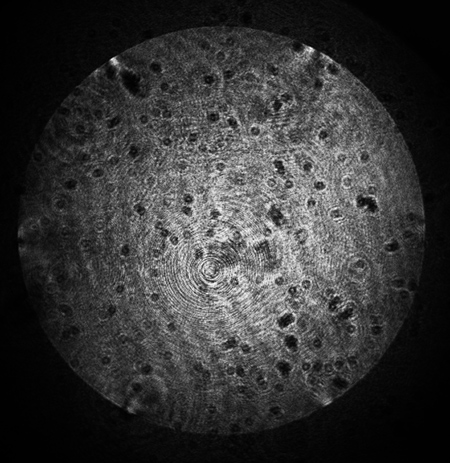

Для порядка объектив ополосачен в красном. Тстенда около нуля градусов. На кадрах с вычитанием плоского поля отчётливо видны пережатия в местах прикосновения юстировочных винтов.

На малых увеличениях способен показывать земные объекты и, возможно, что-нибудь простенькое в небесах.

---------------------------------------------

Объектив №2.

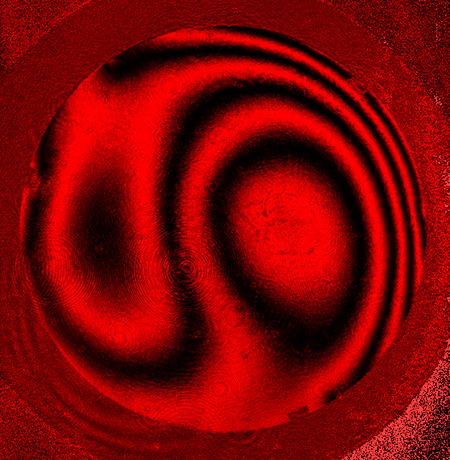

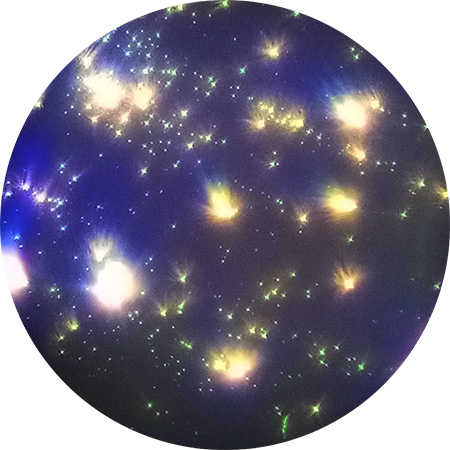

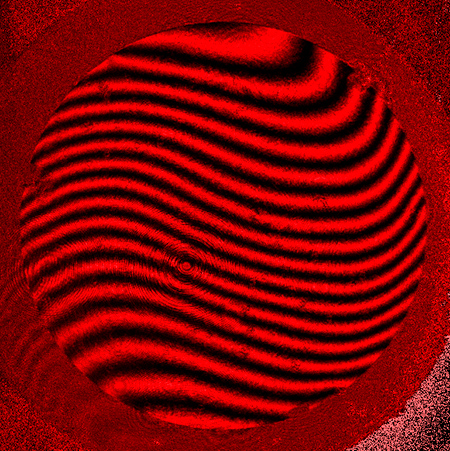

В исходном состоянии выдал жутковатую кракозябру. Ополосачен для порядка - как есть. Точка отсутствует. Не обсчитывался за бессмысленностью.

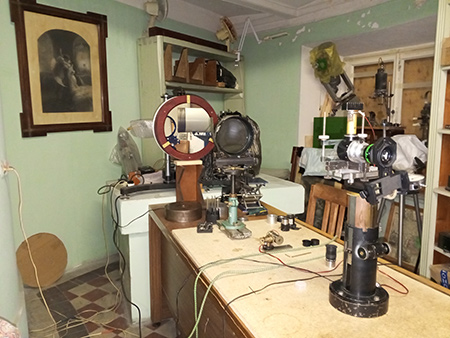

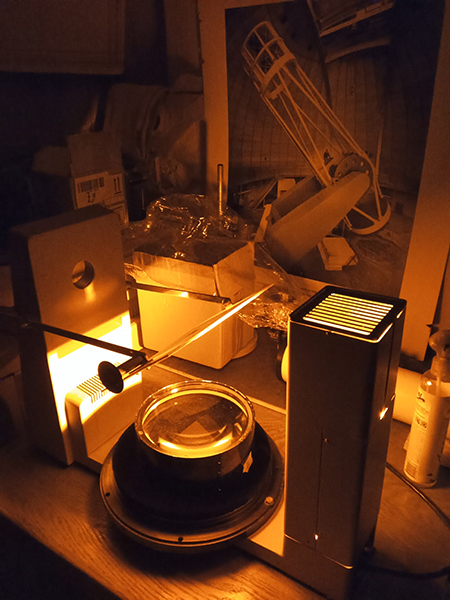

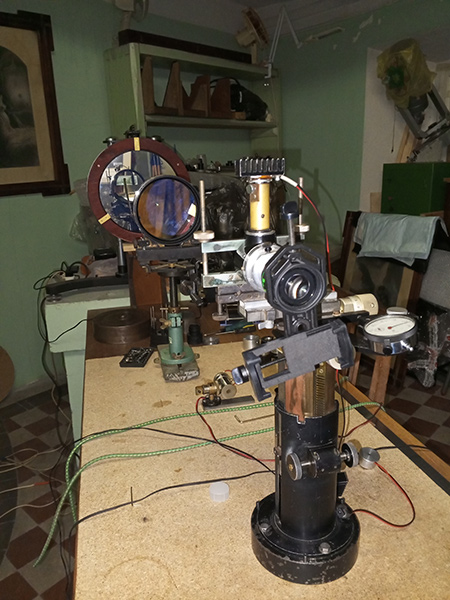

Снят с трубы и отсмотрен на максутовском кресте - колец не образовал. Неоднократные попытки поправить дело, активно используя юстировочные винты при горизонтальном положении оправы, к положительному результату не привели...

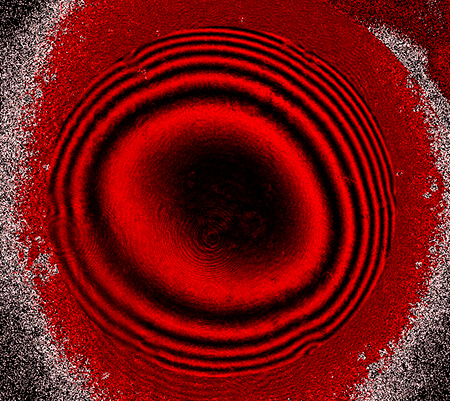

Межлинзовое кольцо-прокладка была заменена на три маленькие прямоугольные прокладки тощиной 0.6мм. Интерференционные кольца появились и удалось их расположить по центру, но... прижимное кольцо упорно нарушало достигнутый результат. После установки оправы на трубу результат юстировки всякий раз не сохранялся, даже при непозволительно сильном прижатии юст. винтов.

Похоже с оправами данной конструкции от проблем с удержанием юстировки не уйти.

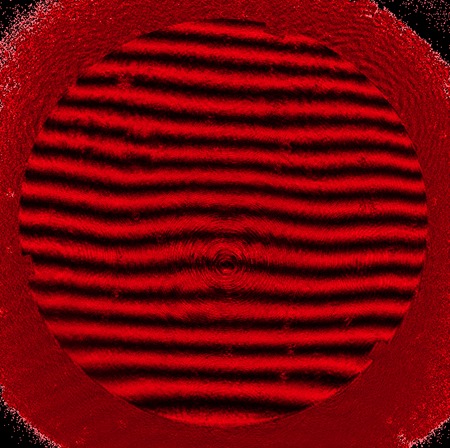

В конечном счёте установлены торцевые прокладки, объектив № 2 собран и отсмотрен отдельно. Какие-никакие точки есть. Несколько лучше тех, которые имеются в объективе №1.
