Менисковый Кассегрен 90мм

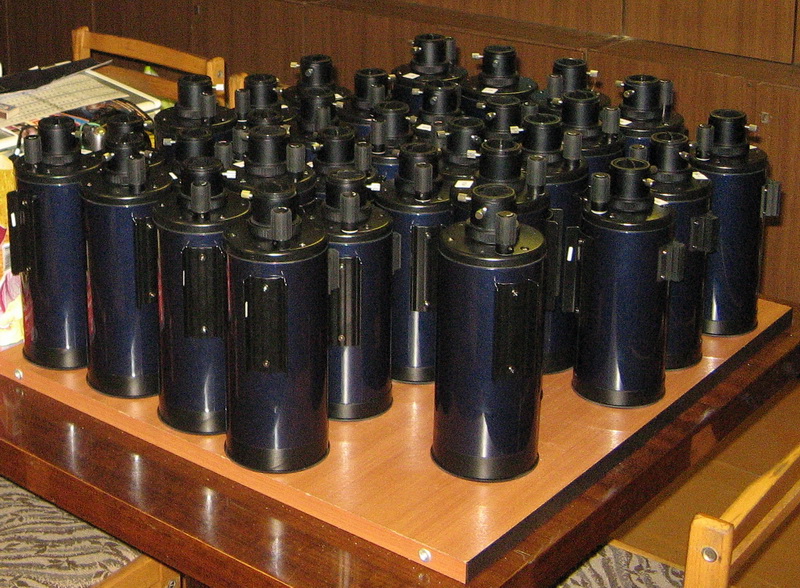

Партия небольших МК (производства поднебесной) в количестве 15 штук поступила с целью определения среднего уровня изделий.


Общие, объединяющие черты:

1. Внешний осмотр - хорошо (покраска трубы, оправ и пр.);

2. Передняя пластиковая крышка в оправе мениска плохо держится практически на всех экземплярах - вываливается при любом удобном случае;

3. Задняя пластиковая крышка окулярной трубки у половины отсмотренных экземпляров извлекается с большим трудом (в ряди случаев только с помощью плоскогубцев);

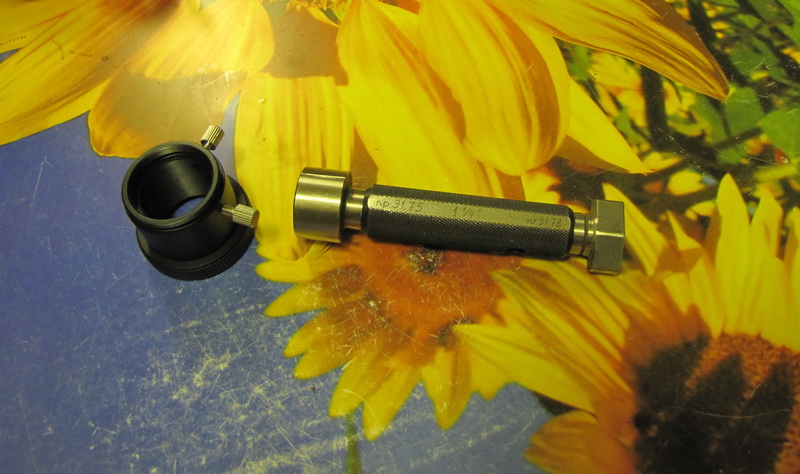

4. Посадочный диаметр окулярной трубки занижен во всех экземплярах. Проходная часть калибра 1.25" не вошла ни в одном из пятнадцати штук;



5. Криво наклеенная бленда на вторичном зеркале - визитная карточка данной модели. Результат - виньетирование, паразитная засветка поля;

6. После фокусировки изображение некоторое время "плывёт", хотя ручка фокусировки не вращается. Из-за этого трудно попасть в фокус. Эффект заметен на всех отсмотренных МК;

7. Большая часть экземпляров поступила в разъюстированном состоянии. Если учесть, что разнесённое расположение юстировочных и контровочных винтов на фланце главного зеркала сильно усложняет процесс, сомнительно что самостоятельная юстировка покупателем (как правило человеком без надлежащего опыта) быстро приведёт к положительным результатам;

8. Отсутствие нормальной точки - повсеместно. Только три экземпляра получили на этом общем удручающем фоне оценку "условная норма". На практике это означает, что невозможно использовать хоть сколько-нибудь серьёзные увеличения;

9. Положительная объединяющая черта - отсутствие заметного хроматизма;

Вывод - качество исполнения ниже среднего.

Полноценно использоваться в качестве прибора для астрономических наблюдений могут лишь на малых увеличениях.

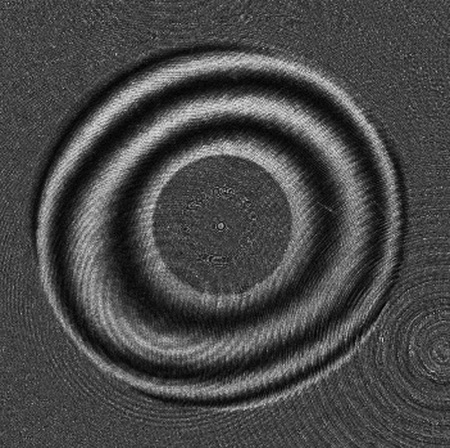

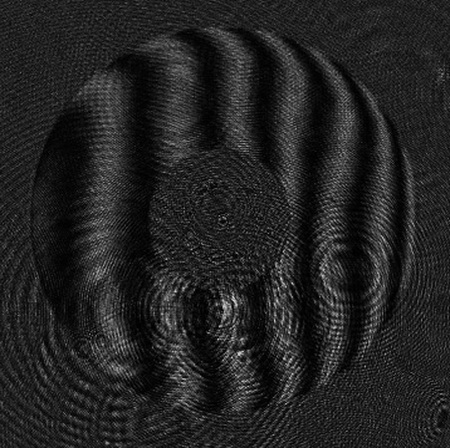

Ниже приведены результаты интерферометрирования на длине красного лазера с краткой аннотацией ошибок каждого экземпляра.

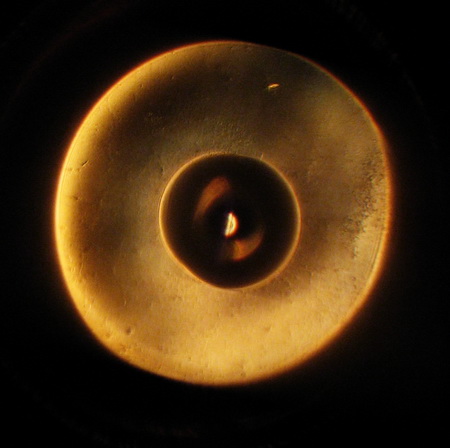

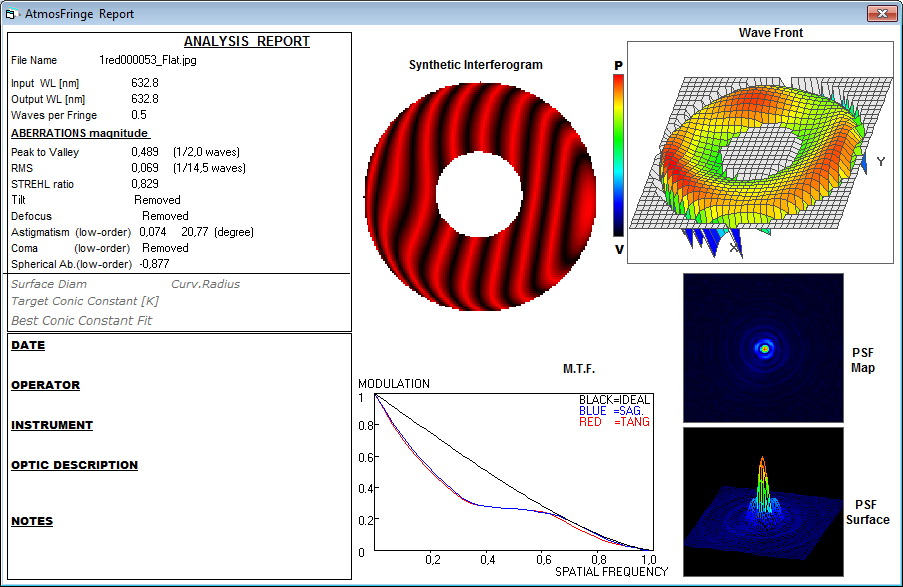

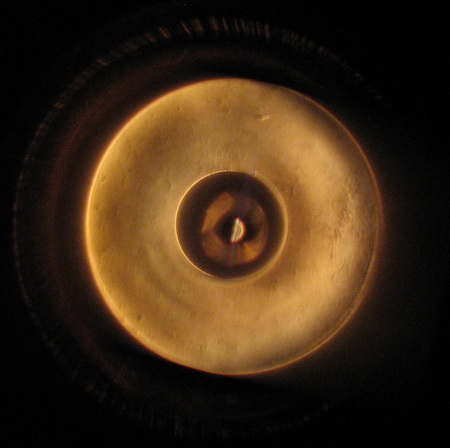

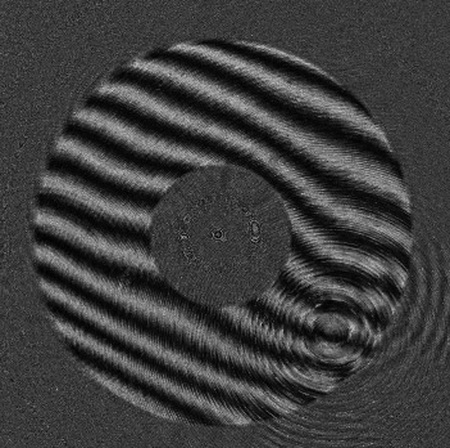

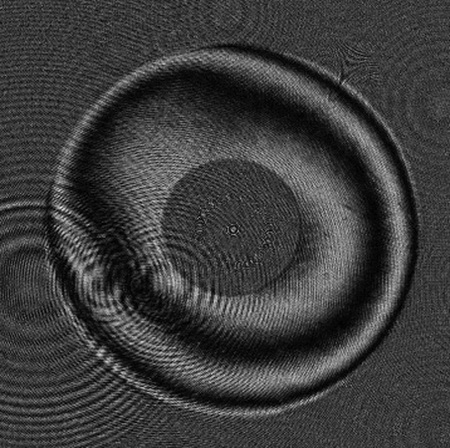

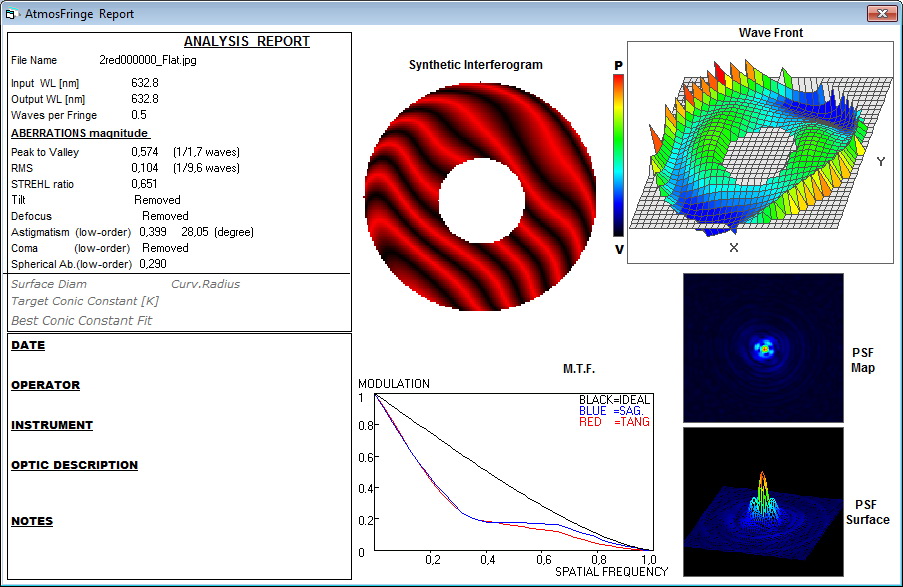

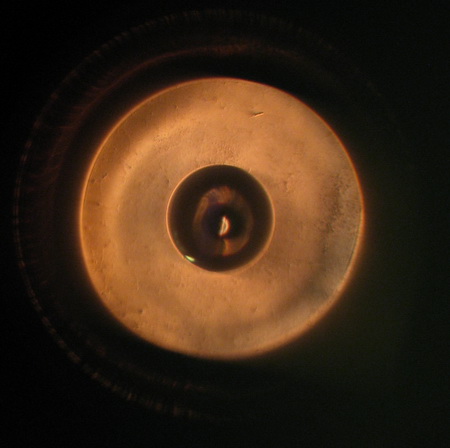

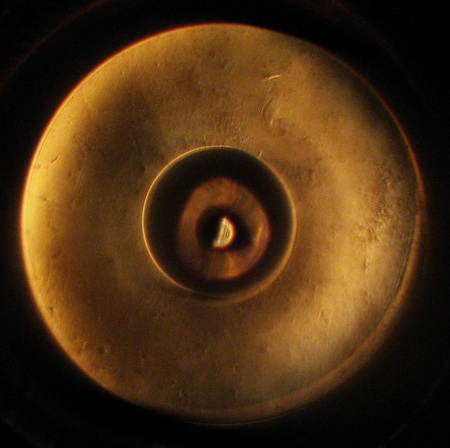

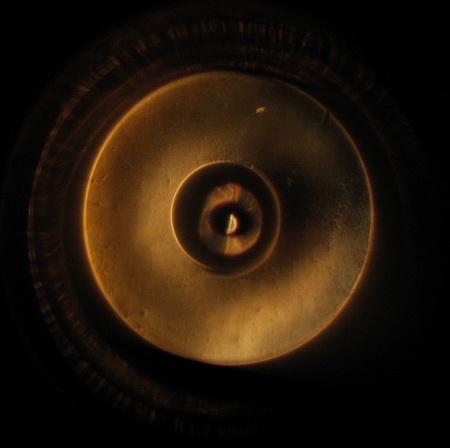

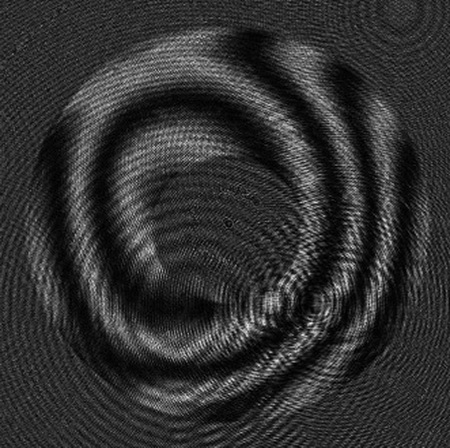

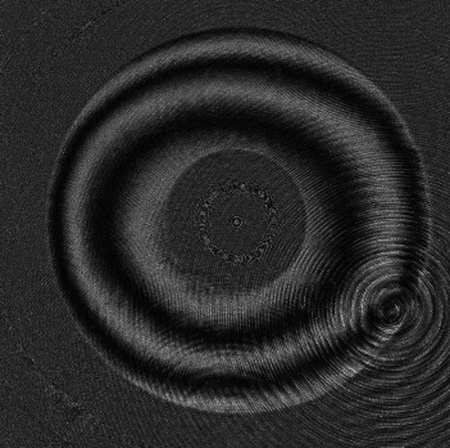

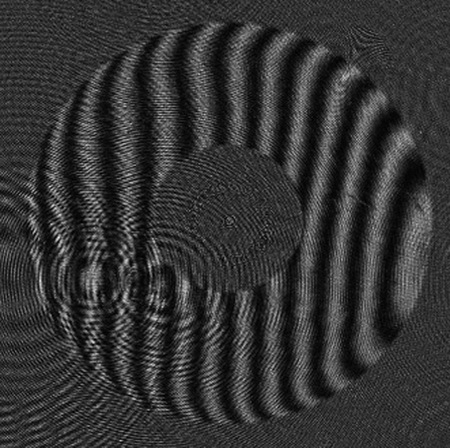

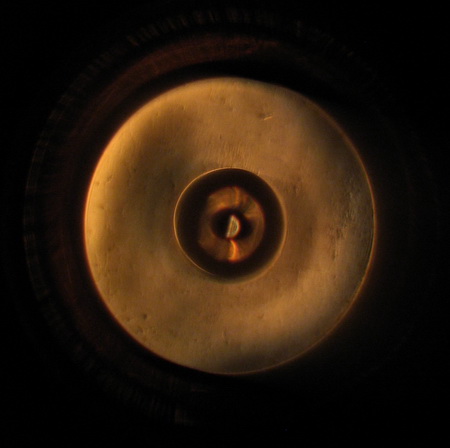

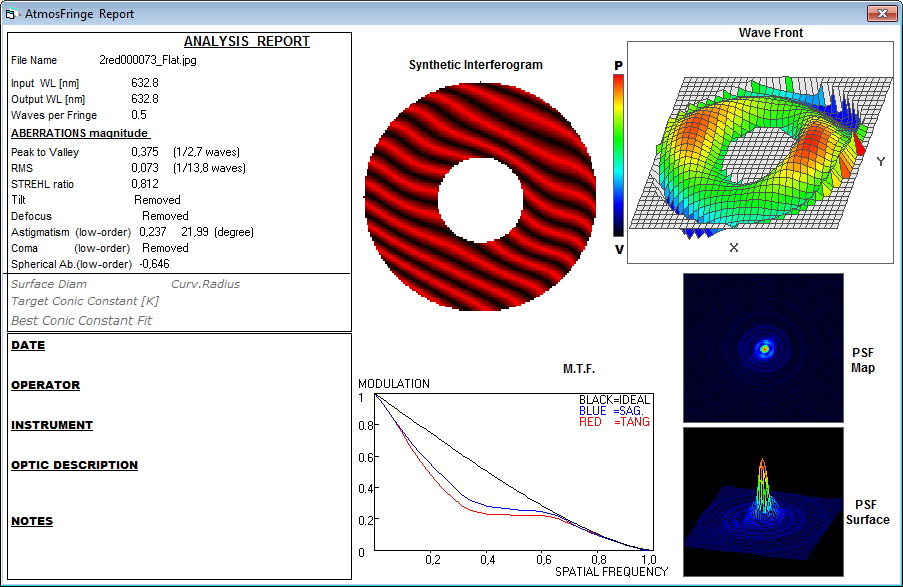

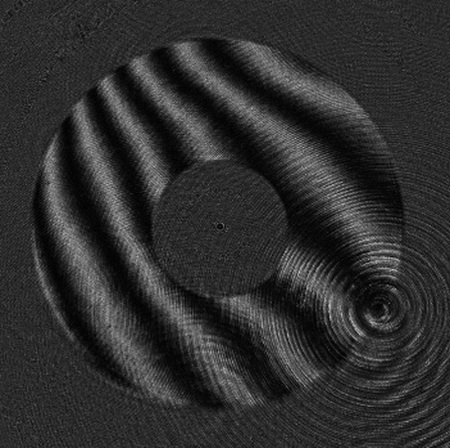

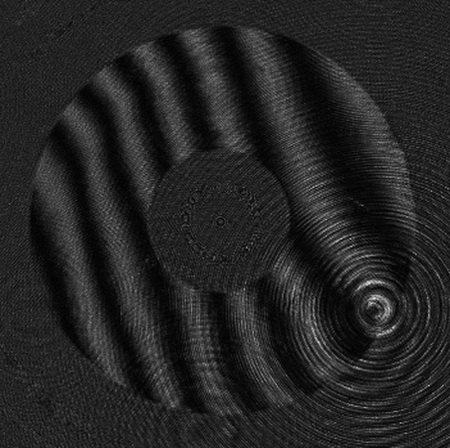

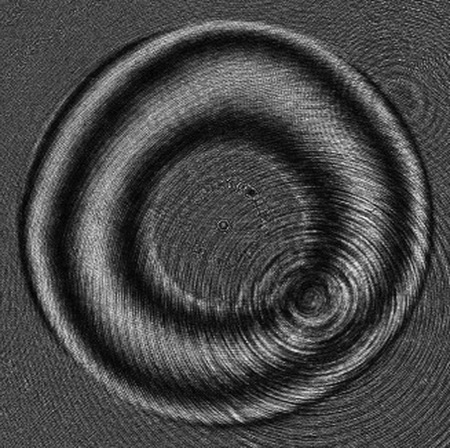

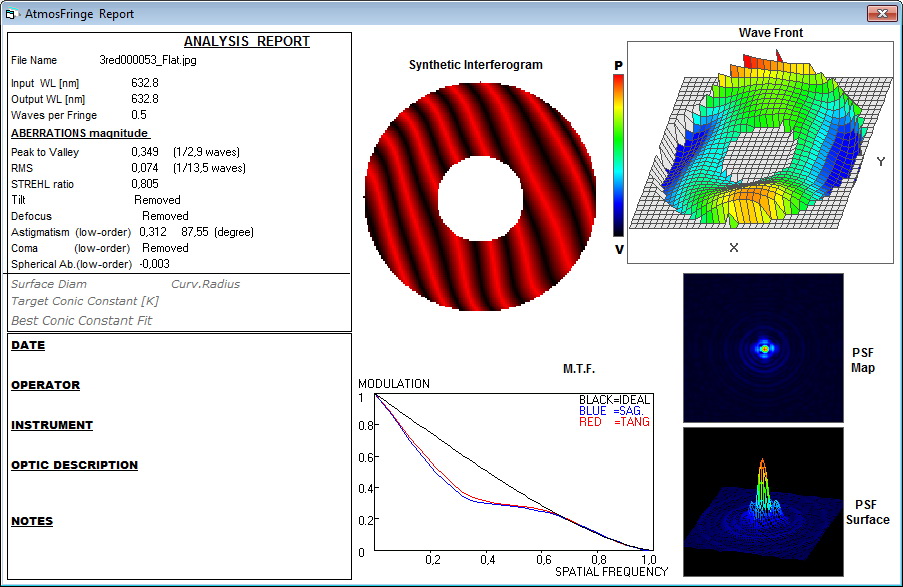

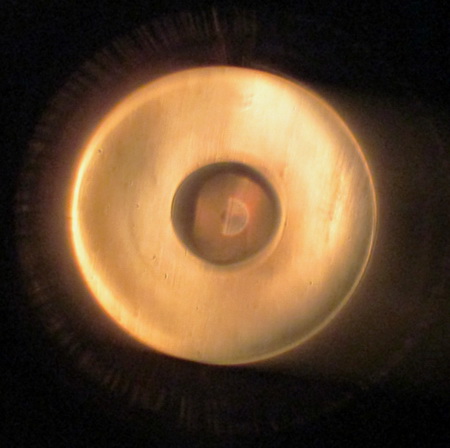

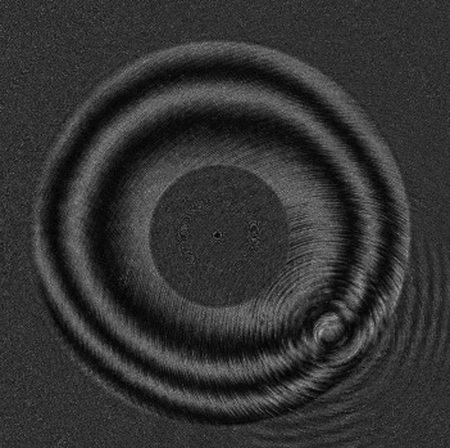

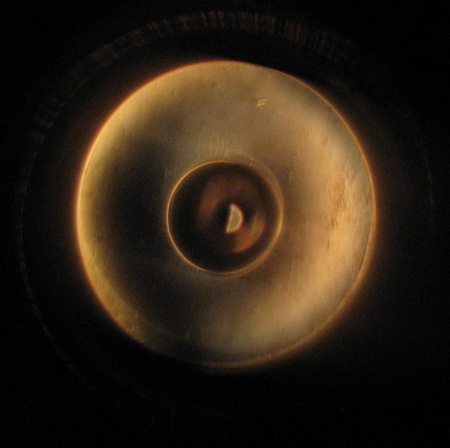

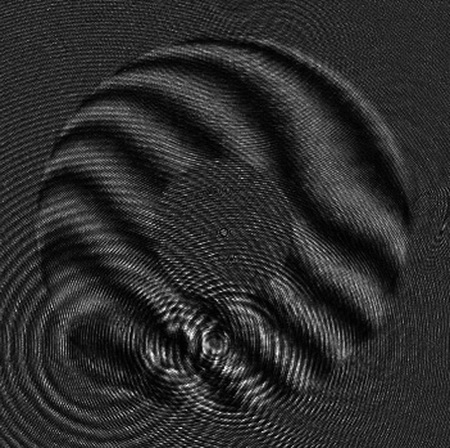

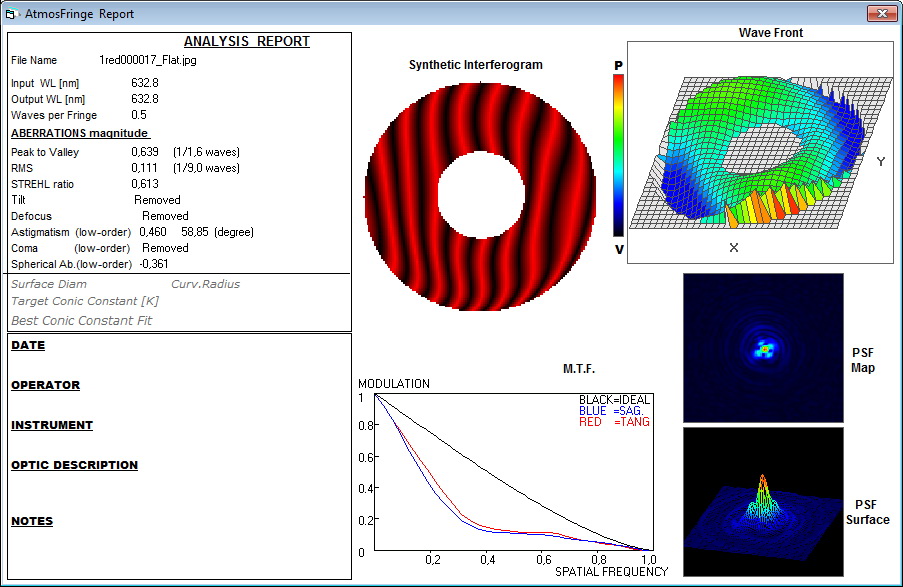

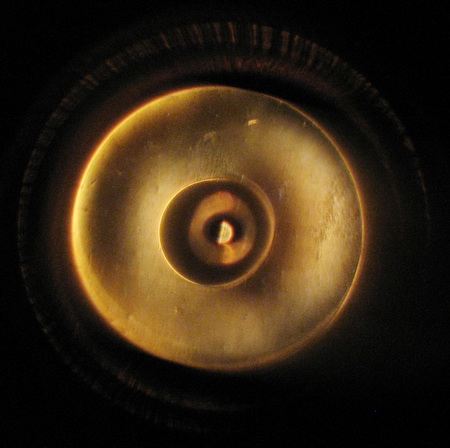

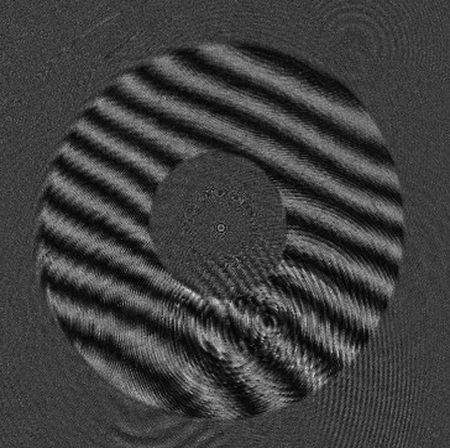

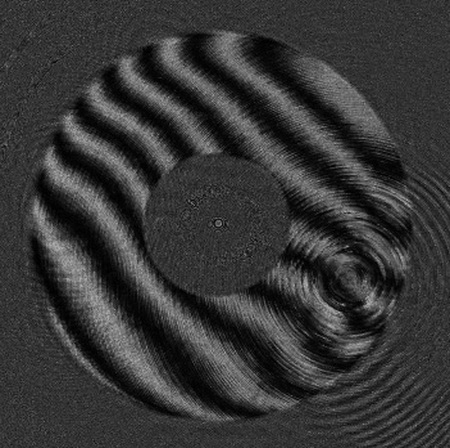

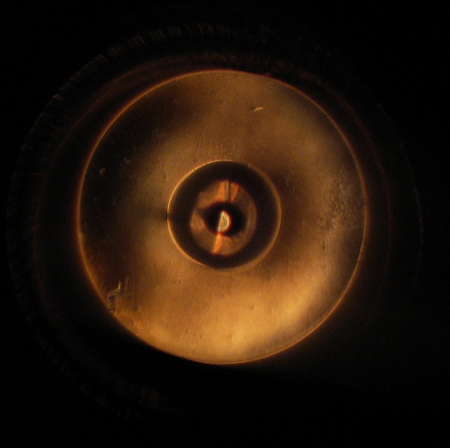

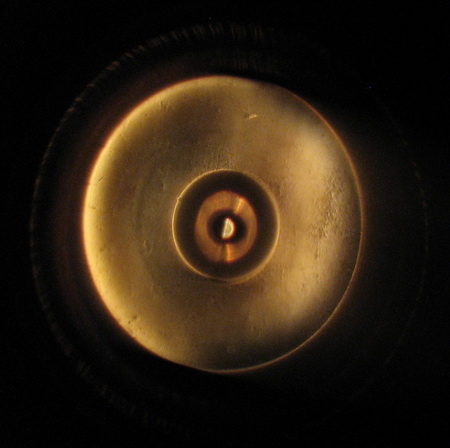

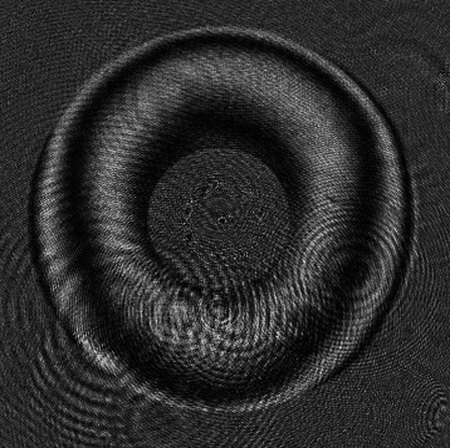

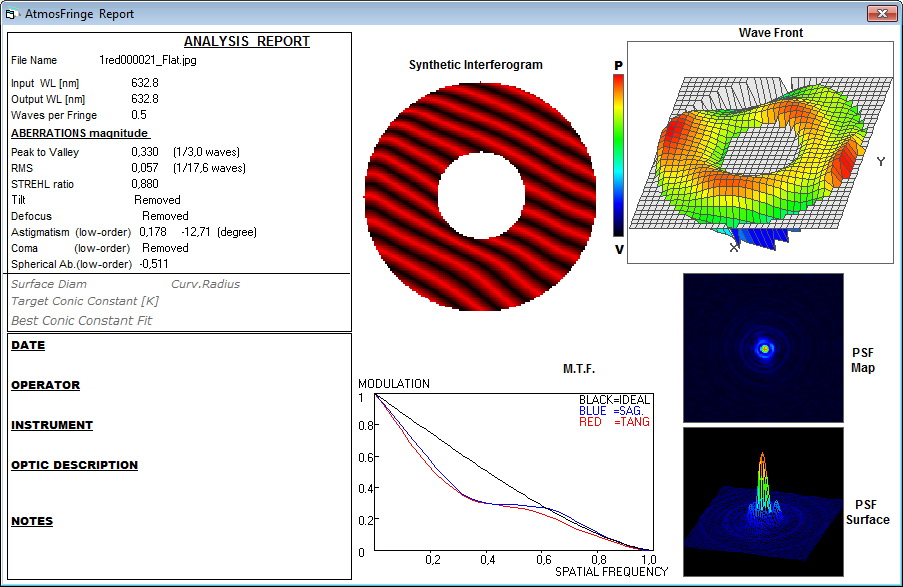

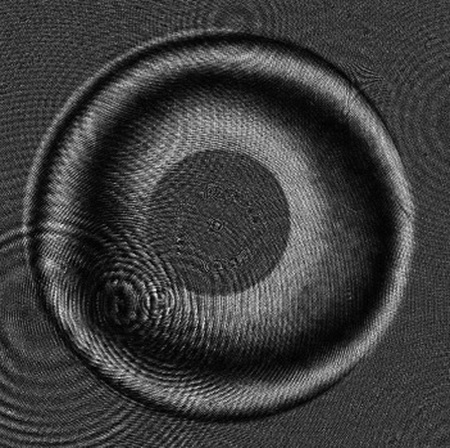

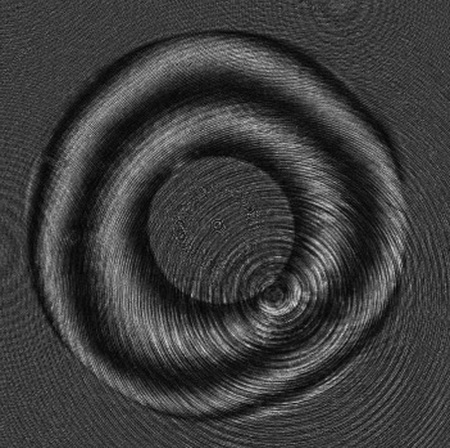

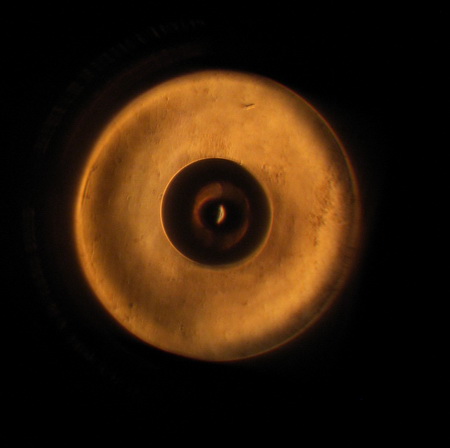

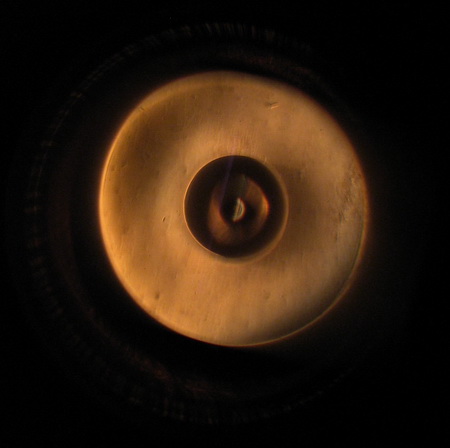

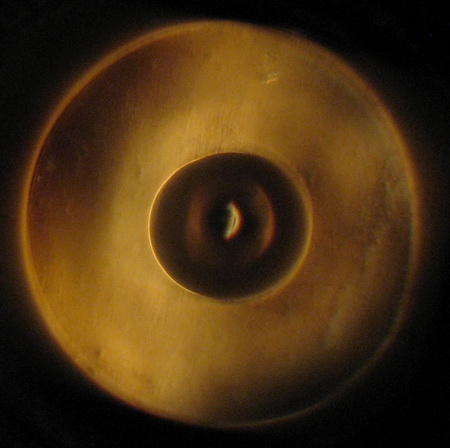

теневая на кольцах 632.8нм исходник 632.8нм пример расчёта вывод

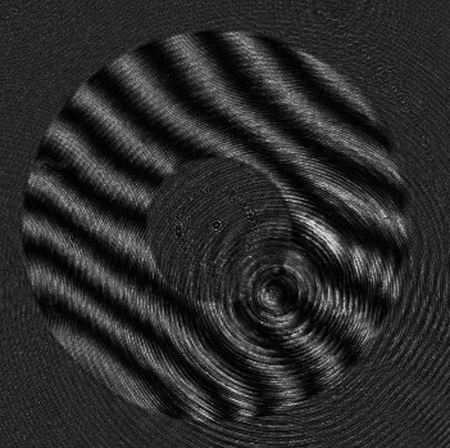

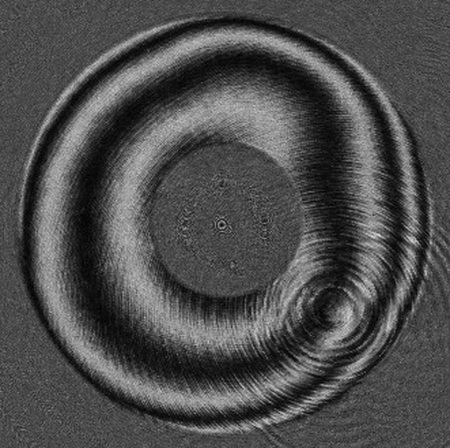

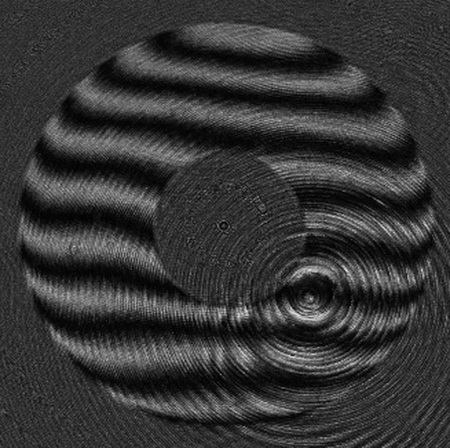

# 02

поступил в разъюстированном состоянии

после фокусировки изображение некоторое время "плывёт"

занижен посадочный диаметр окулярной трубки

Сильный астигматизм - кресты.

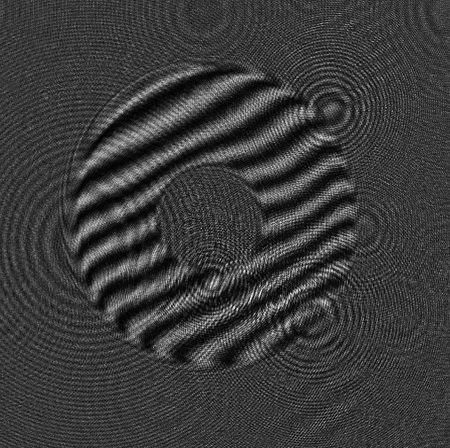

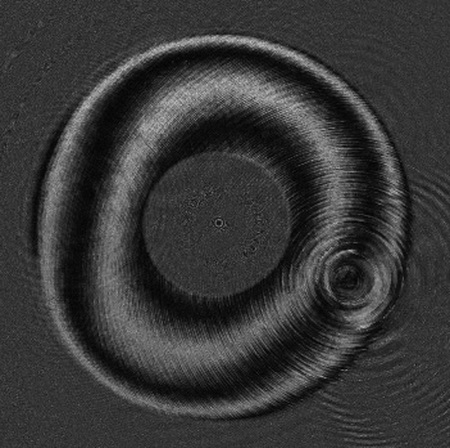

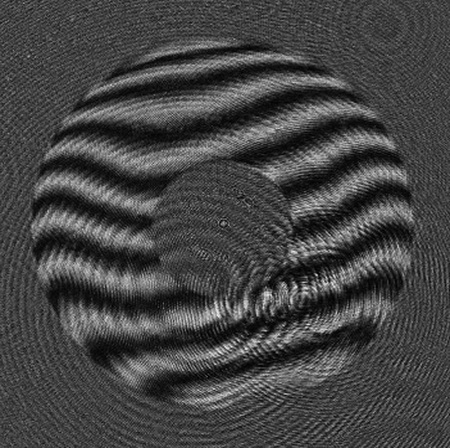

# 10

поступил в разъюстированном состоянии

после фокусировки изображение некоторое время "плывёт"

занижен посадочный диаметр окулярной трубки

бленда на вторичном наклеена криво

сильный астигматизм - кресты

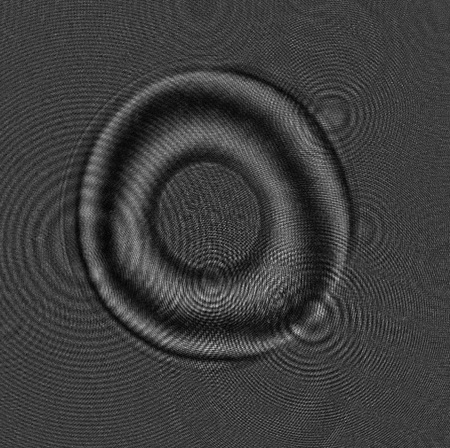

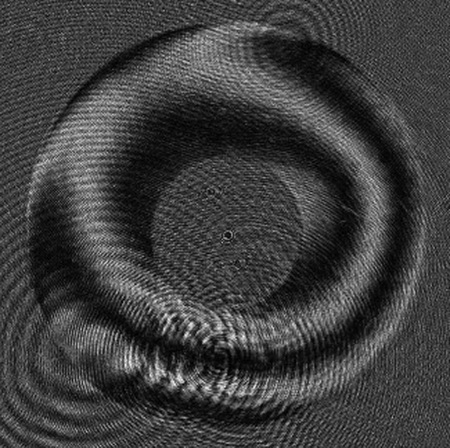

# 08

поступил в разъюстированном состоянии

бленда на вторичном зеркале наклеена очень криво

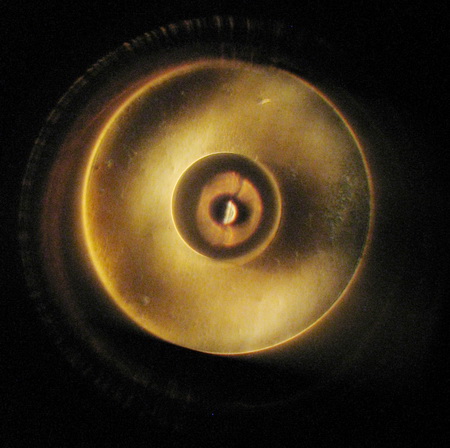

теневая картина несимметричная, перекошенная - виньетирование

после фокусировки изображение некоторое время "плывёт" - из-за этого трудно попасть в фокус

занижен посадочный диаметр окулярной трубки - калибр 1.25" не проходит

точка - относительная норма

экземпляр бракованный - бленду переклеить

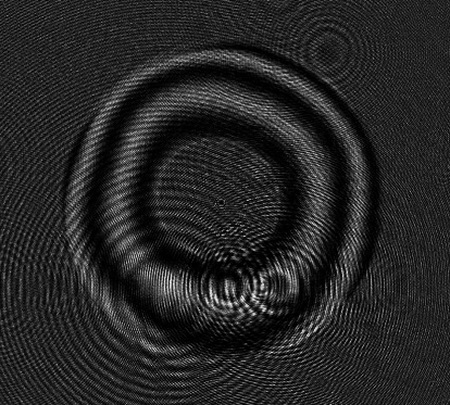

# 12

нерегулярный астигматизм

рельеф теневой отчётлив - сферическая

точка паршивая - мутная

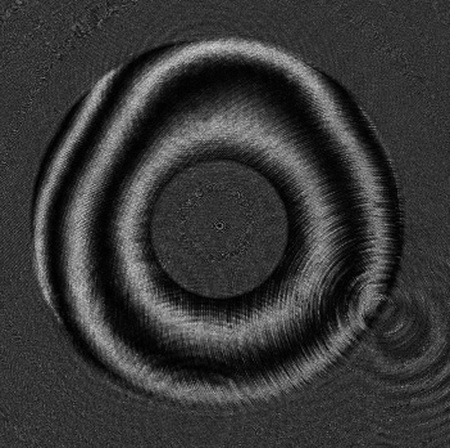

# 13

точка паршивая - мутная

астигматизм

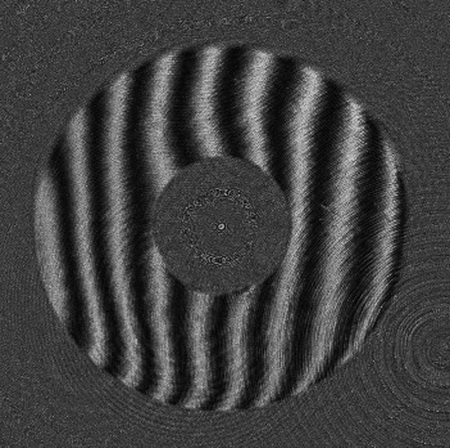

# 14

сильный астигматизм

поступил в разъюстированном состоянии

точка -паршивая

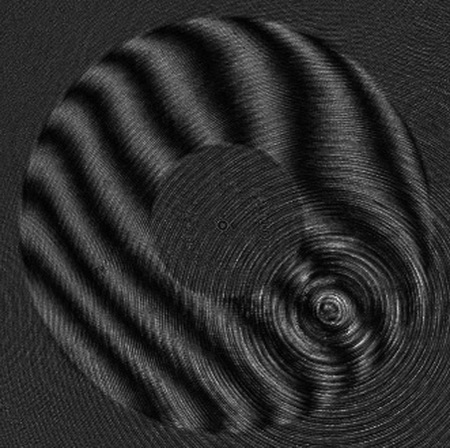

# 05

точка паршивая - астигматизм



# 11

рельеф теневой умеренной амплитуды

точка - условная норма

# 01

точка - условная норма

намёк на трёхлучевой астигматизм

# 15

уверенный трёхлучевой астигматизм

точка - паршивая

# 09

сильный трёхлучевой астигматизм

точка - паршивая

# 06

после фокусировки изображение некоторое время "плывёт"

занижен посадочный диаметр окулярной трубки

астигматизм

перекос бленды

точка - кресты

# 07

после фокусировки изображение некоторое время "плывёт"

занижен посадочный диаметр окулярной трубки

точка паршивая - трёхлучевой астигматизм. Теневая соответствует интерферограмме - рельеф отчётлив

# 04

трёхлучевой астигматизм

точка - паршивая

# 03

после фокусировки изображение некоторое время "плывёт"

занижен посадочный диаметр окулярной трубки

точка отвратительная, мутная - несимметричный астигматизм

теневая соответствует интерферограмме - рельеф отчётлив





Менисковый Кассегрен 80мм >>
