Менисковый Кассегрен 80мм

Партия небольших МК (производства поднебесной) в количестве 17 штук поступила с целью определения среднего уровня изделий.



Общие, объединяющие черты:

1. Внешний осмотр - хорошо (покраска трубы, оправ и пр.);

2. Передняя пластиковая крышка в оправе мениска плохо держится практически на всех экземплярах - вываливается при любом удобном случае;

3. Задняя пластиковая крышка окулярной трубки у половины отсмотренных экземпляров извлекается с большим трудом (в ряди случаев только с помощью плоскогубцев);

4. Посадочный диаметр окулярной трубки занижен во всех экземплярах. Проходная часть калибра 1.25" не вошла ни в одном из семнадцати штук;



5. Криво наклеенная бленда на вторичном зеркале - визитная карточка данной модели. Результат - виньетирование, паразитная засветка поля;

6. После фокусировки изображение некоторое время "плывёт", хотя ручка фокусировки не вращается. Из-за этого трудно попасть в фокус. Эффект заметен на всех отсмотренных МК;

7. Большая часть экземпляров поступила в разъюстированном состоянии. Если учесть, что разнесённое расположение юстировочных и контровочных винтов на фланце главного зеркала сильно усложняет процесс, сомнительно что самостоятельная юстировка покупателем (как правило человеком без надлежащего опыта) быстро приведёт к положительным результатам;

8. Хроматизм - ещё одна существенная отличительная черта данной модели МК 80мм. В той или иной степени проявляется у всех проверенных экземпляров;

9. Отсутствие нормальной точки - повсеместно. Только четыре экземпляра получили на этом общем удручающем фоне оценку "условная норма". На практике это означает, что невозможно использовать хоть сколько-нибудь серьёзные увеличения;

Вывод - качество исполнения серьёзно ниже среднего.

Полноценно использоваться в качестве прибора для астрономических наблюдений могут лишь на малых увеличениях.

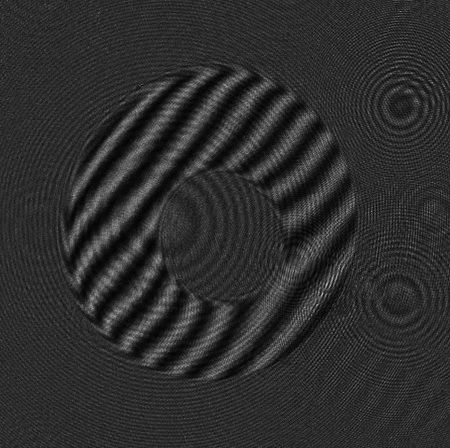

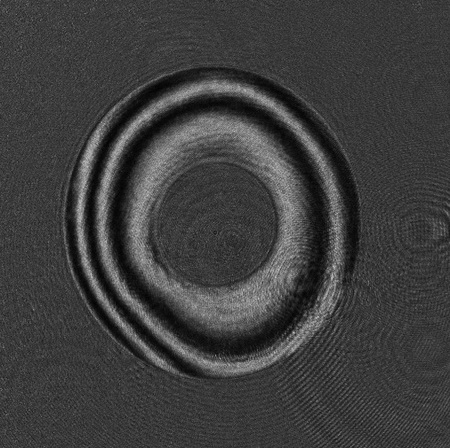

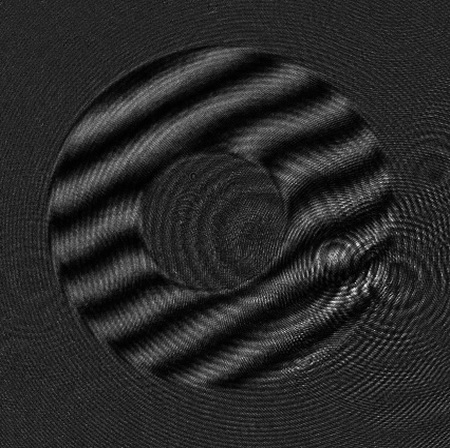

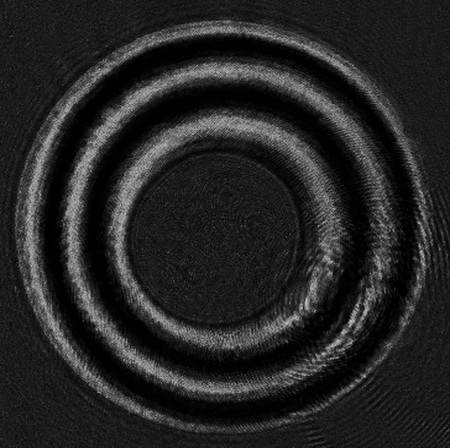

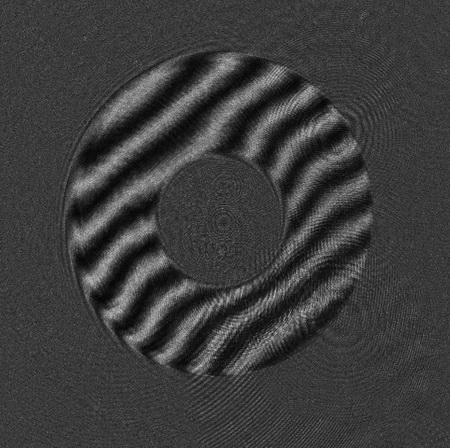

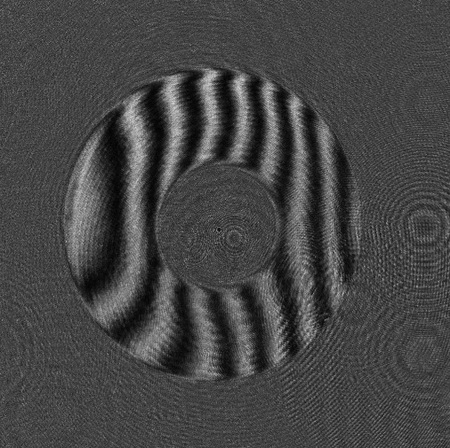

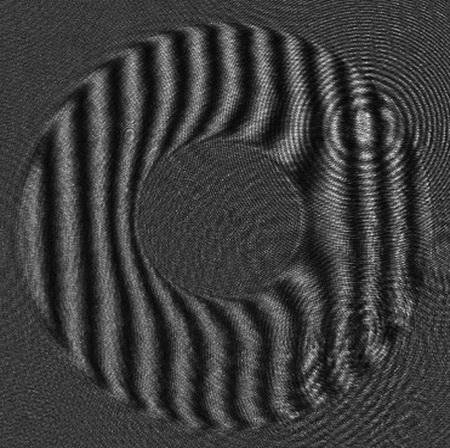

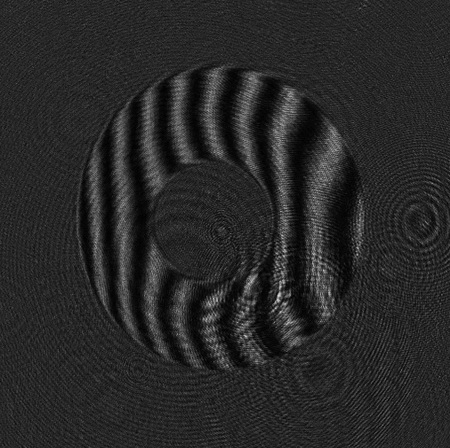

Ниже приведены результаты интерферометрирования на длине красного лазера с краткой аннотацией ошибок каждого экземпляра.

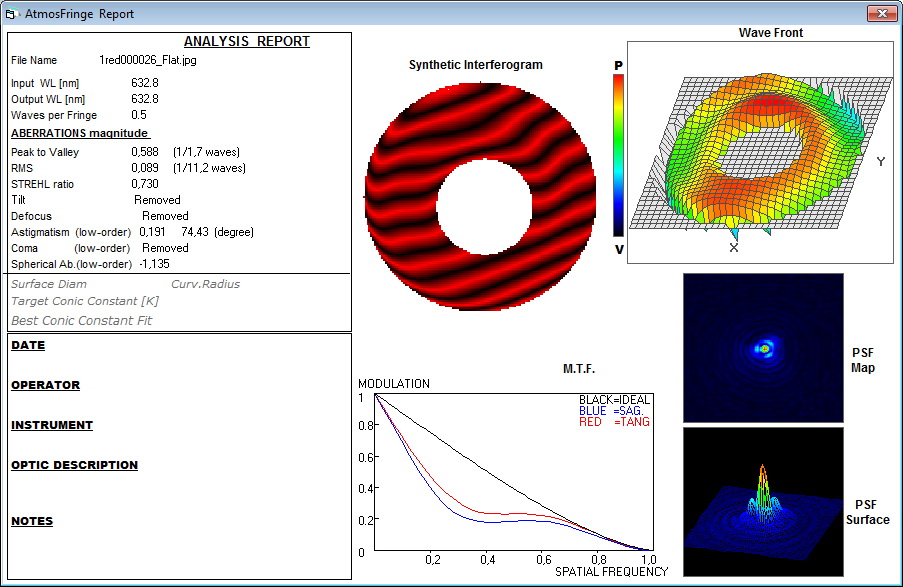

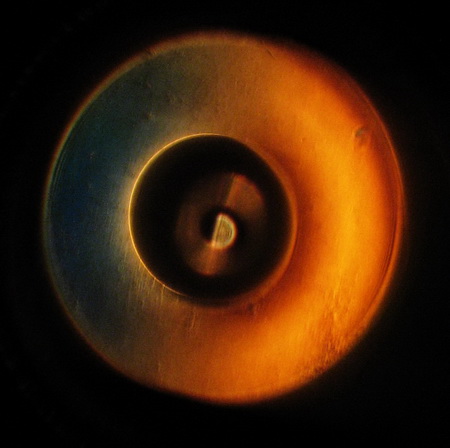

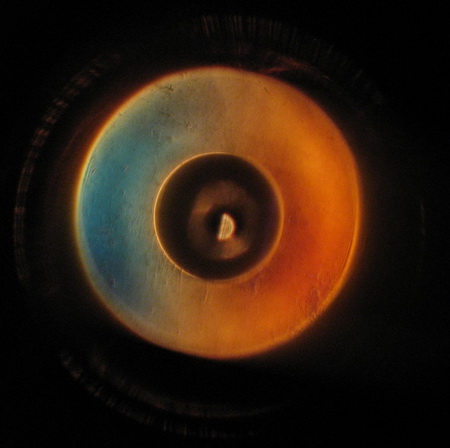

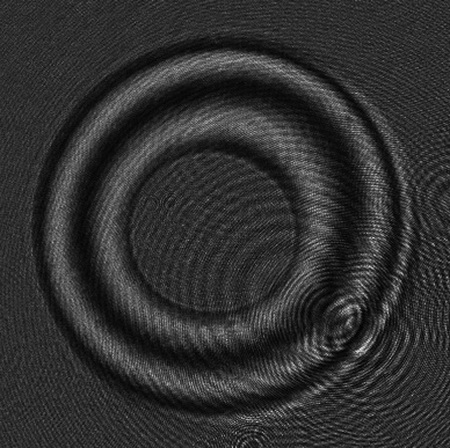

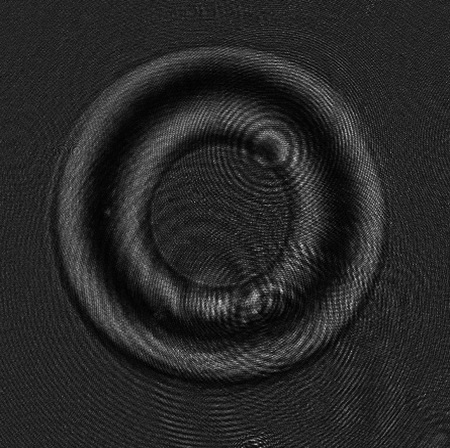

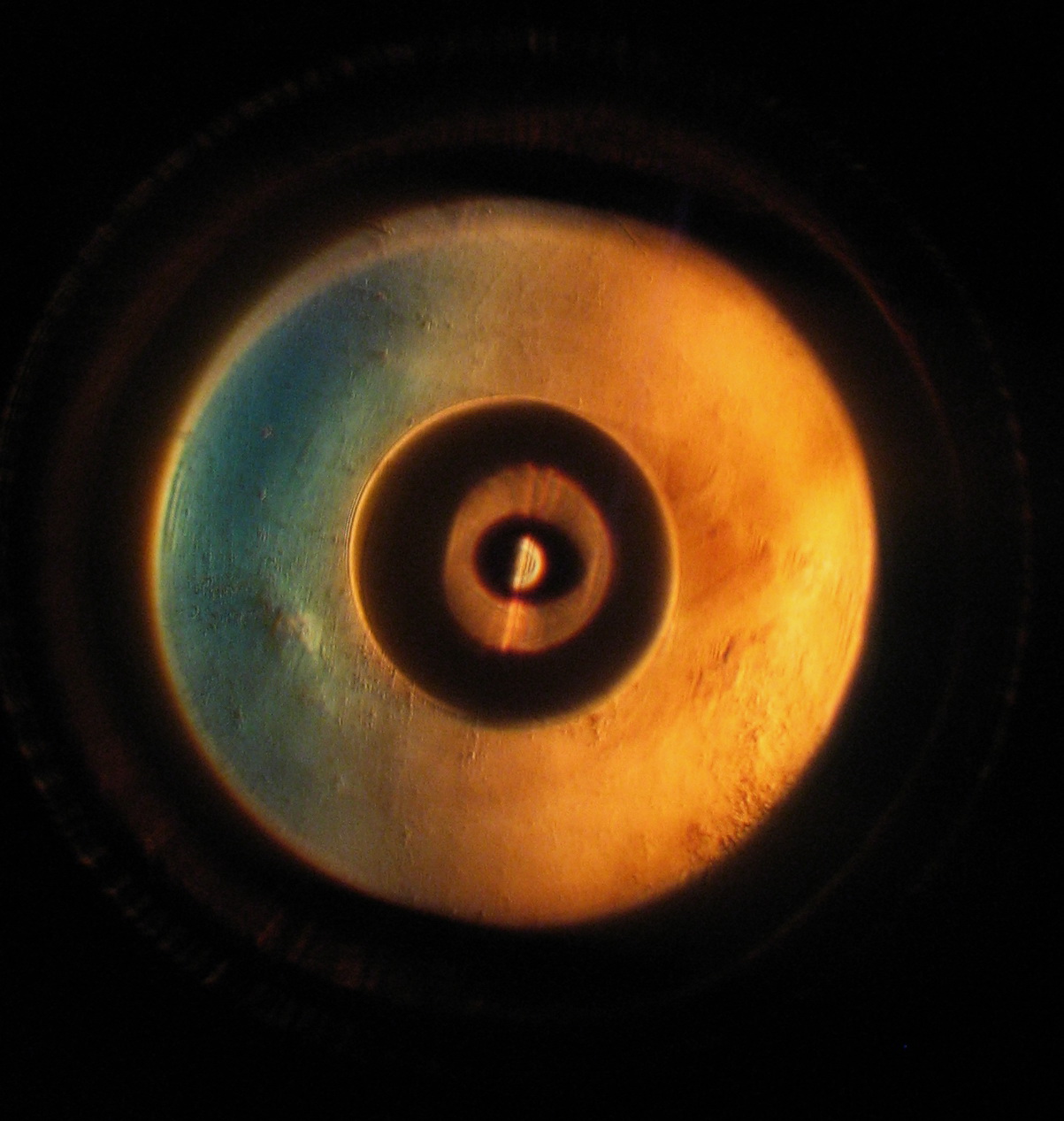

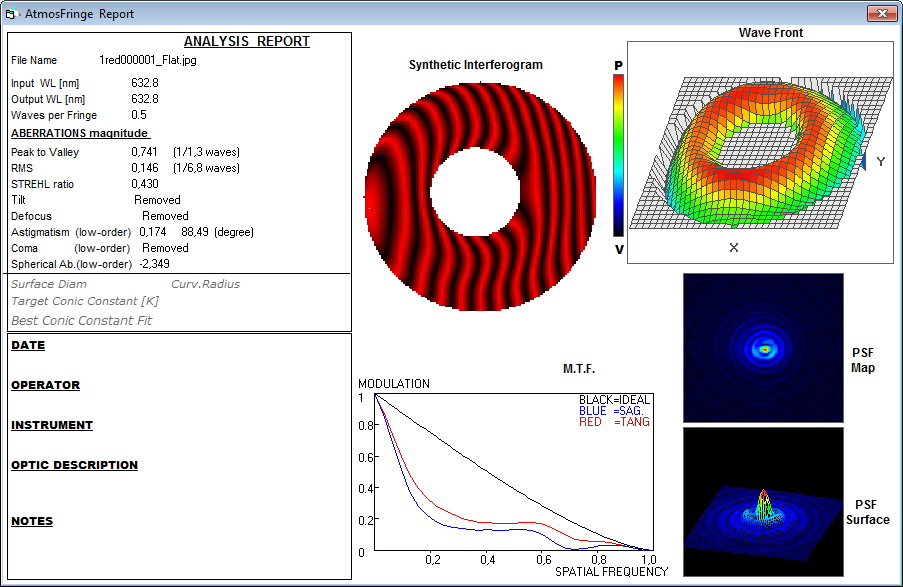

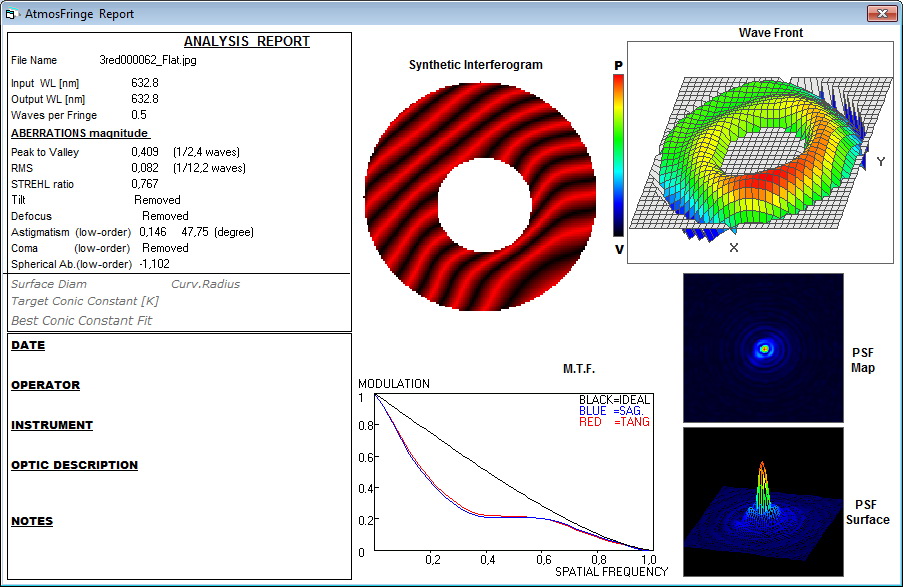

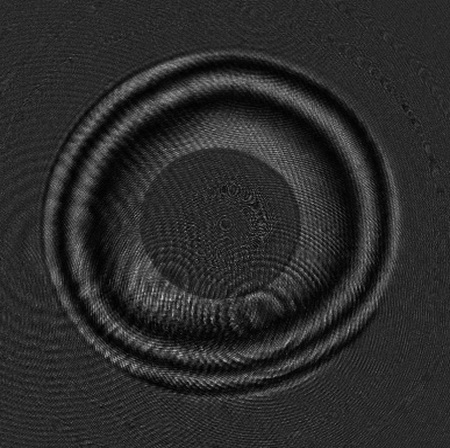

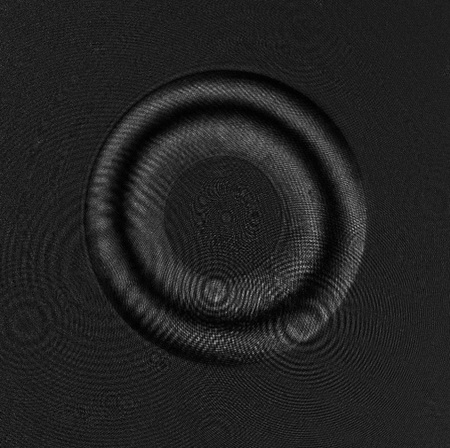

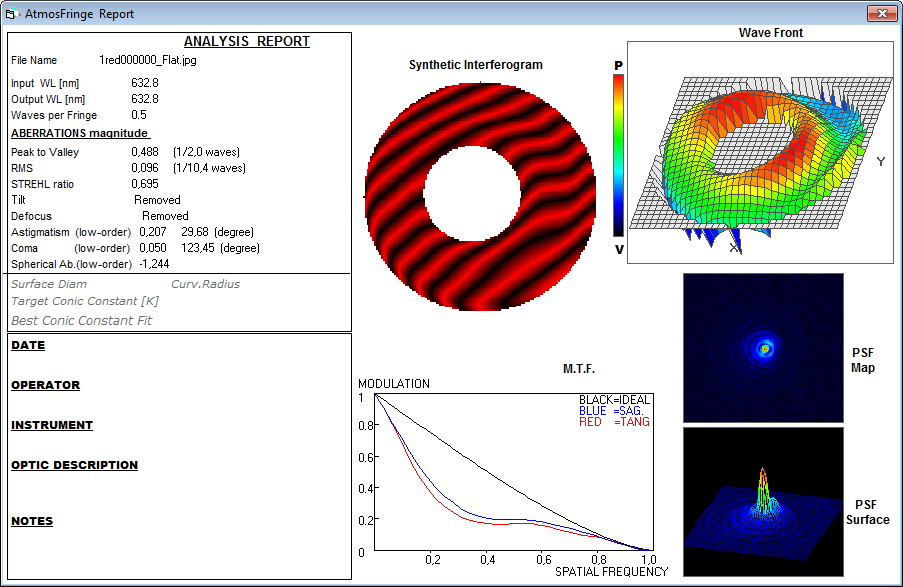

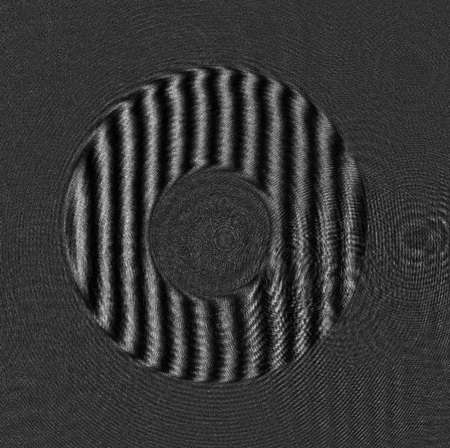

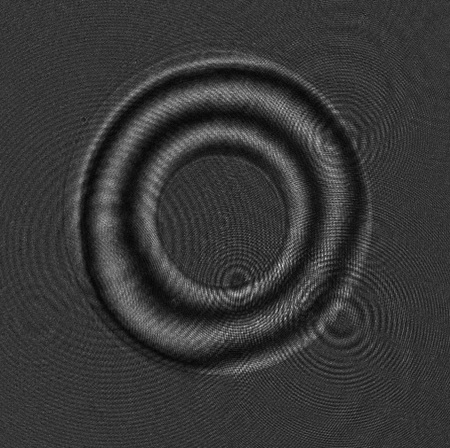

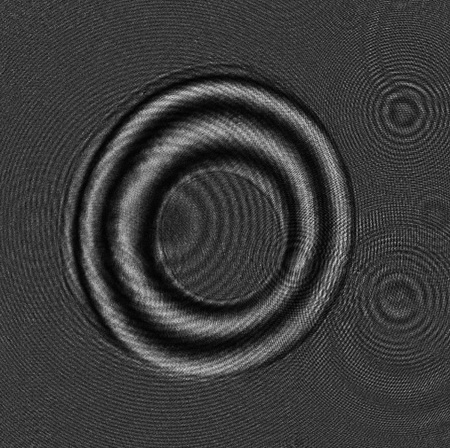

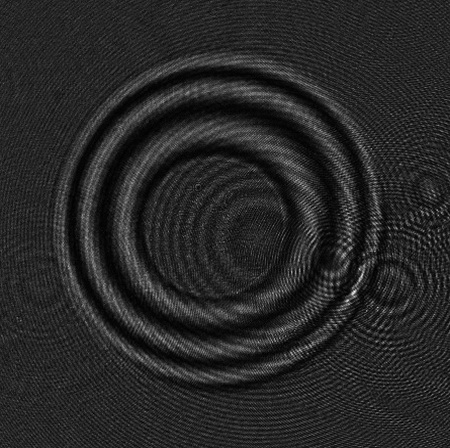

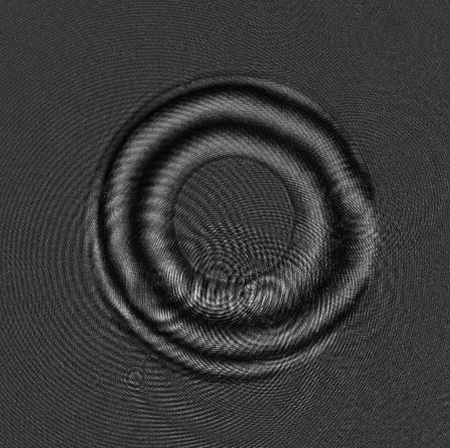

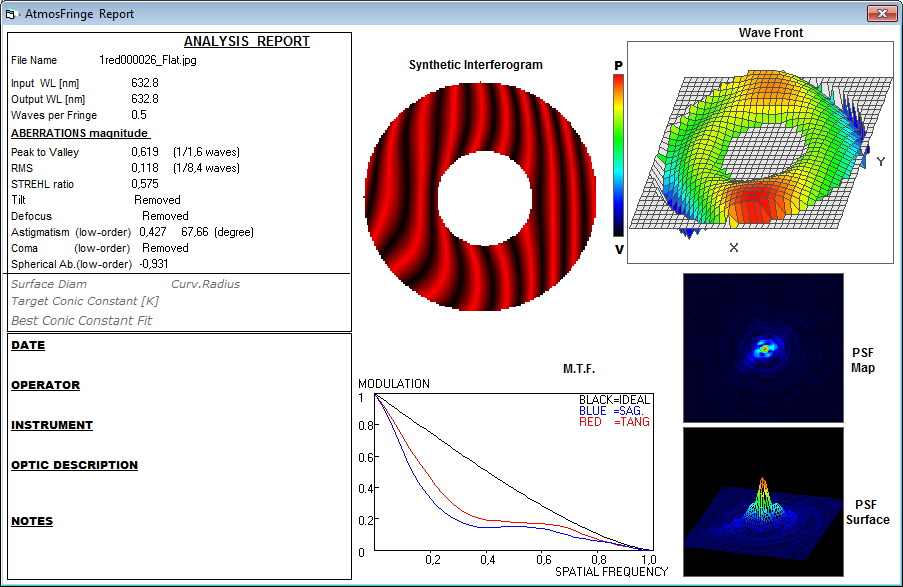

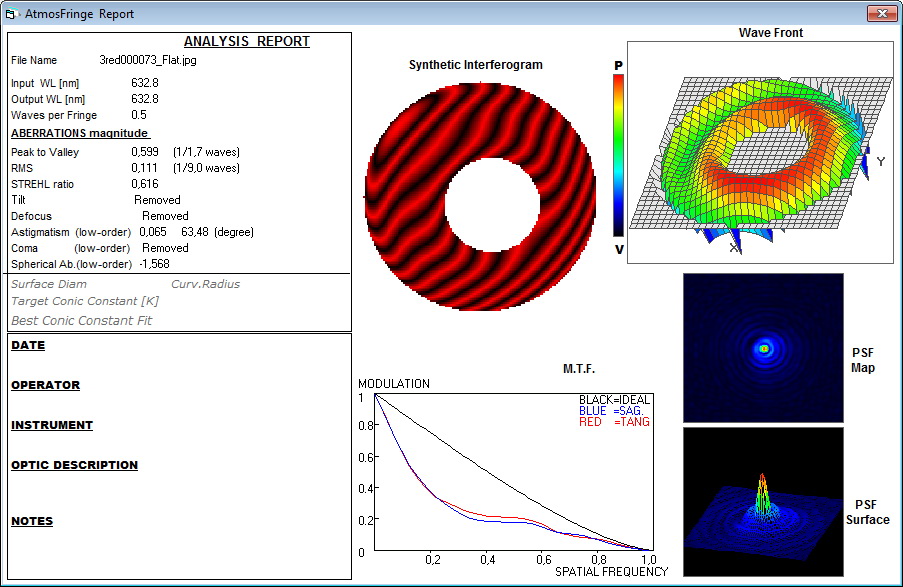

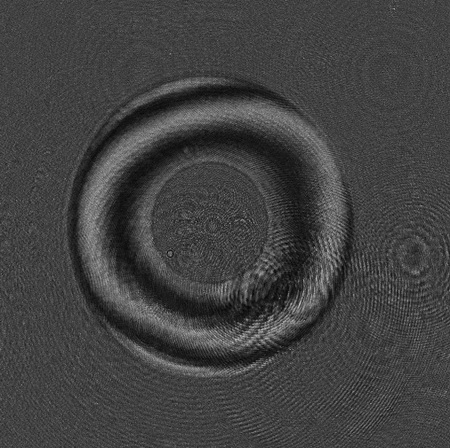

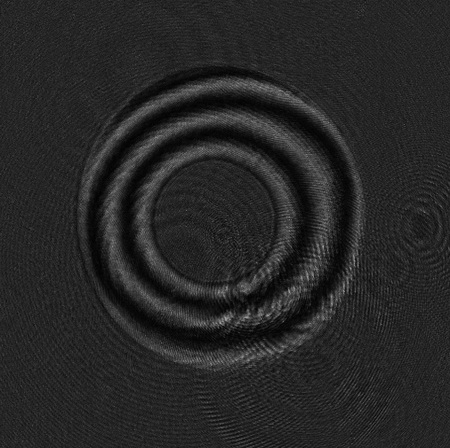

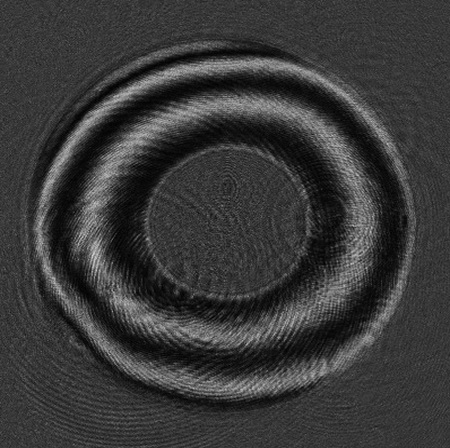

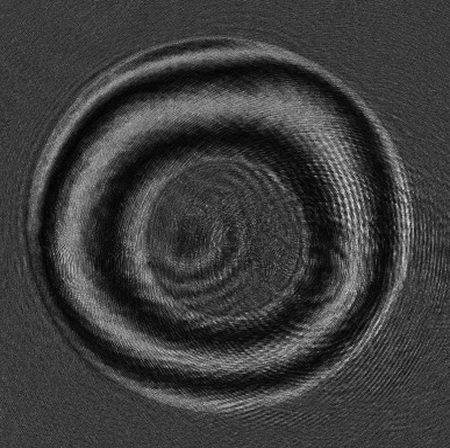

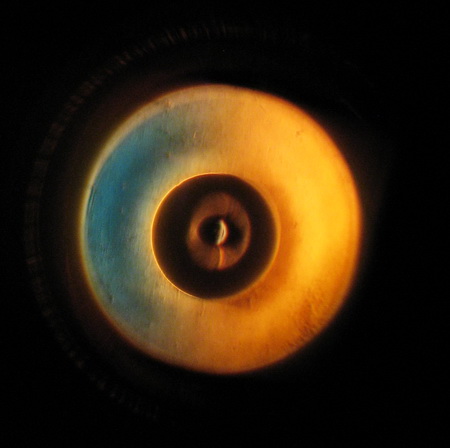

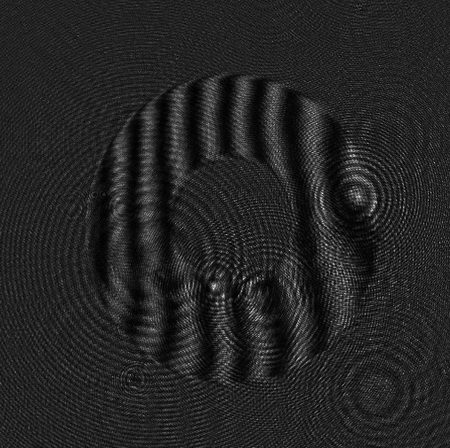

теневая на кольцах 632.8нм исходник 632.8нм пример расчёта вывод

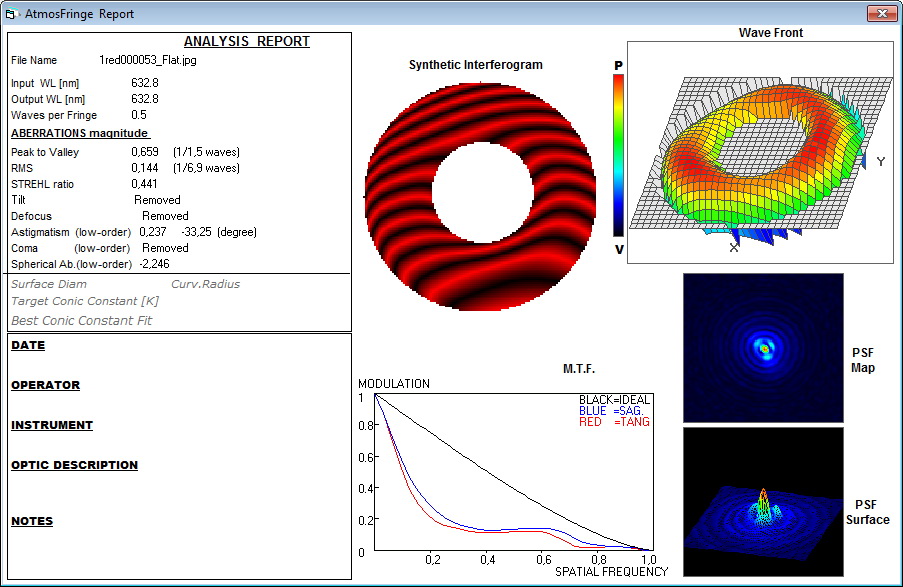

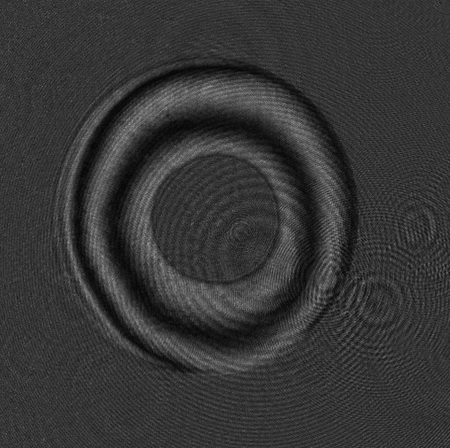

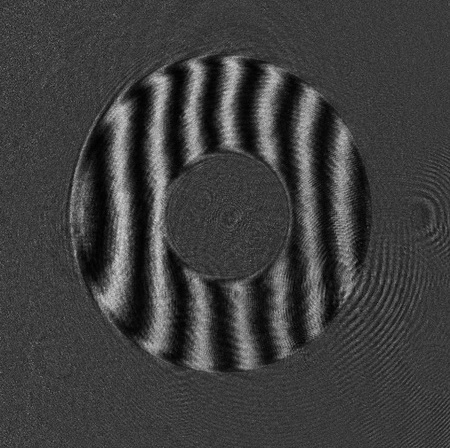

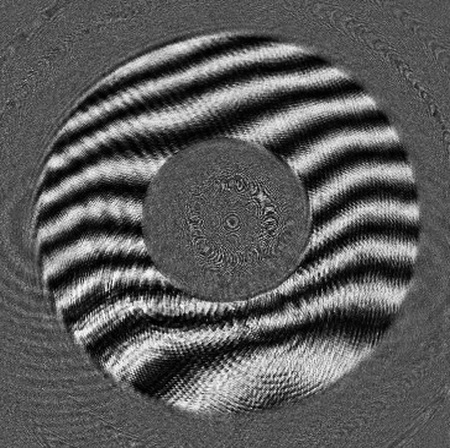

# 01

кома

точка мутная

лишние колечки

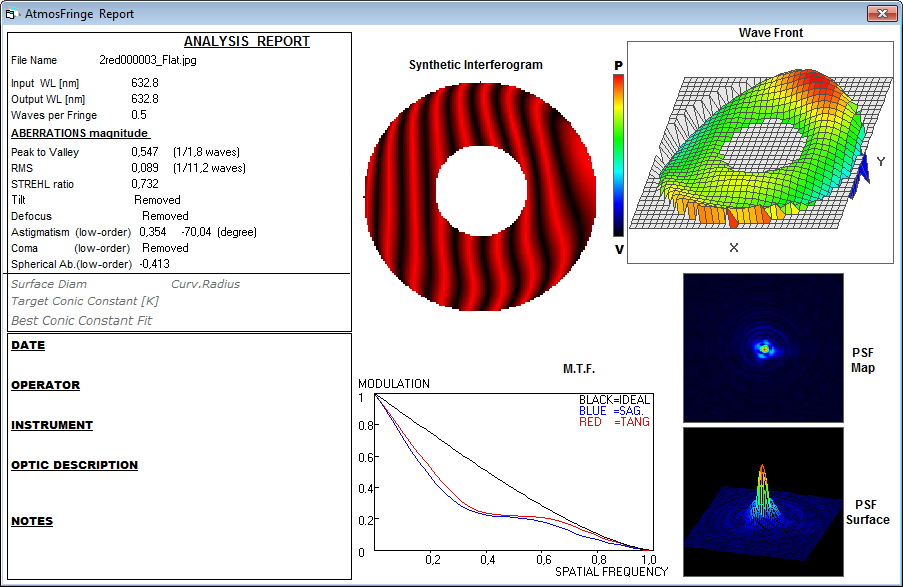

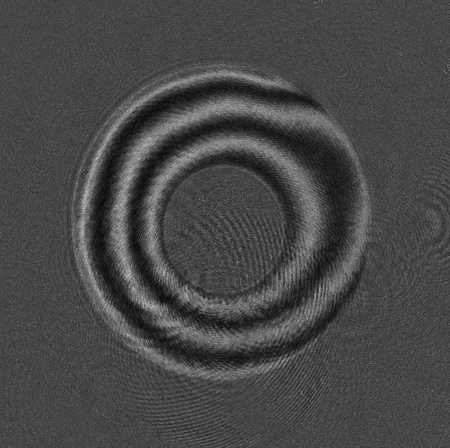

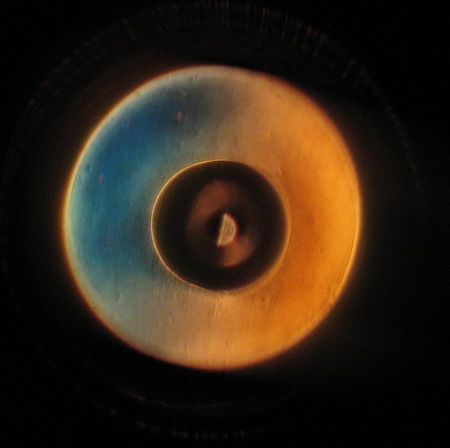

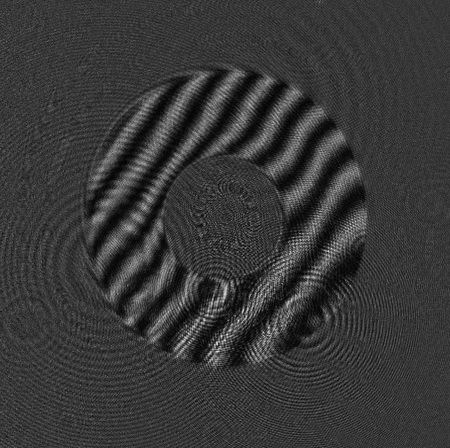

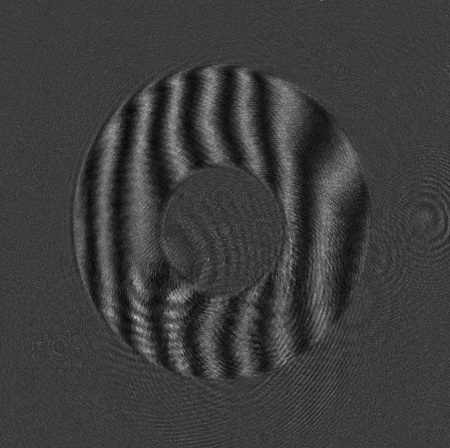

# 02

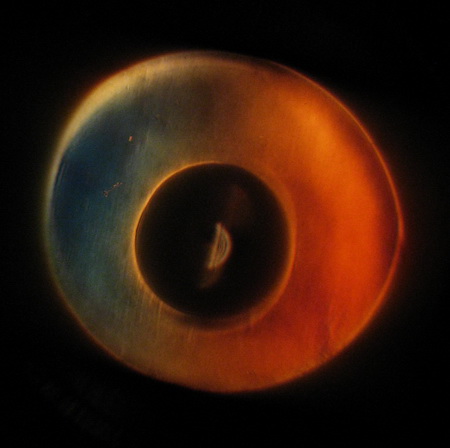

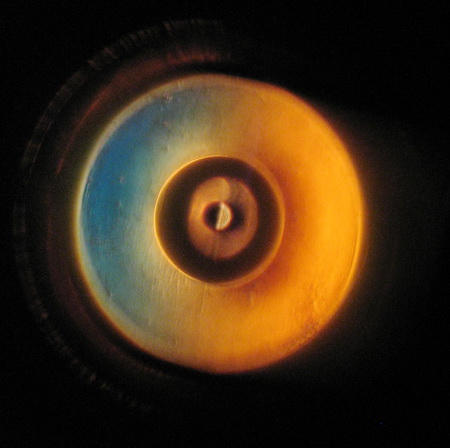

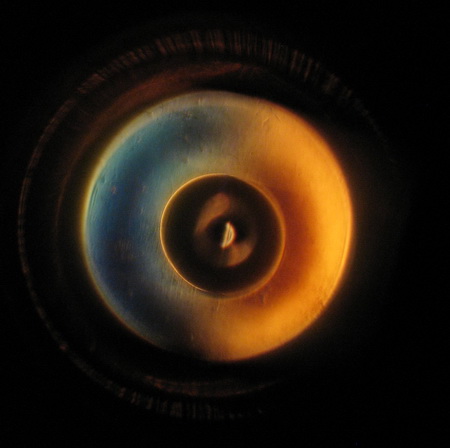

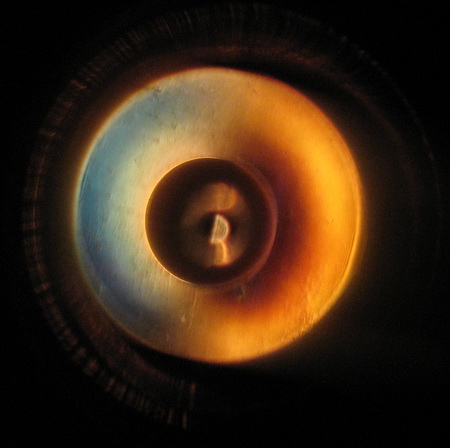

сильный окрас теневой - хроматизм

перекос бленды вторички

разрывы в первом кольце - астигматизм

точка мутная

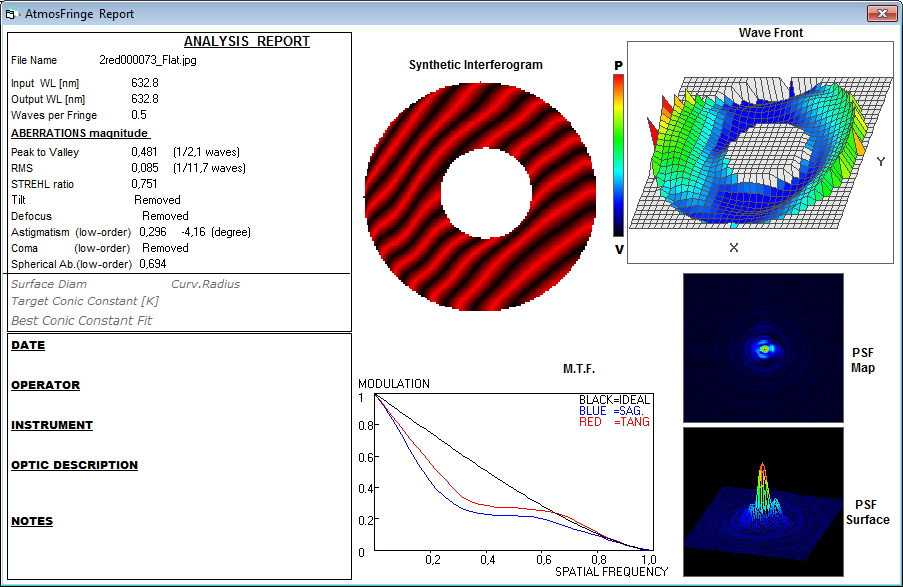

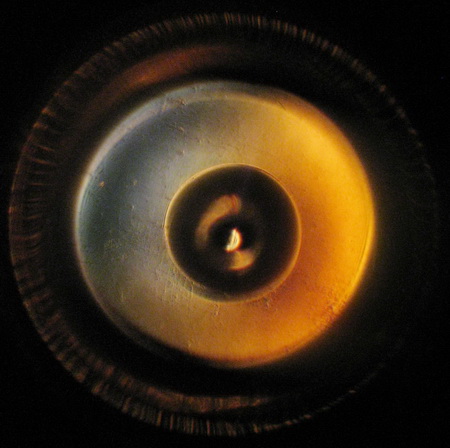

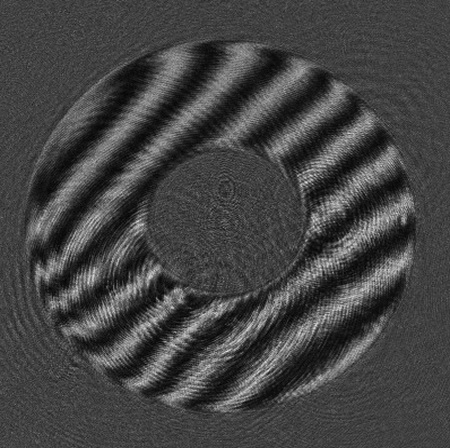

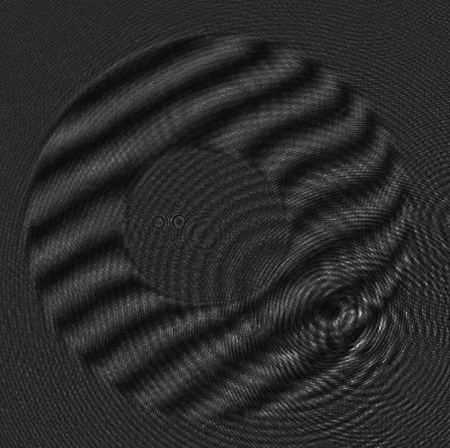

# 03

хроматизм

разъюстирован

рельеф теневой - канава

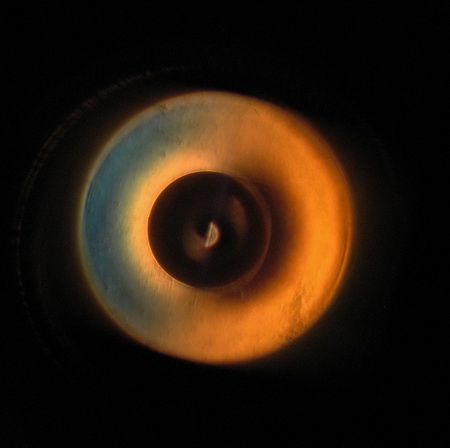

# 04

разъюстирован

хроматизм

перекос бленды вторичного

болтается и свободно прокручивается ручка фокусёра

точка - условная норма

# 05

хроматизм

перекос бленды

разъюстирован

сильно занижен посадочный диаметр окулярной трубки

точка мутноватая, плохенькая

# 06

треугольный астигматизм

пух в фокале

# 07

хроматизм

бленда криво посажена

поступил в съюстированном состоянии

точка - условная норма

болтается ручка фокусёра

# 08

хроматизм

поступил в разъюстированном состоянии - юстировочные винты не закручены

тугой ход ручки фокусёра

перекос бленды

точка - условная норма

# 09

хроматизм

рельеф теневой - корыто

перекос бленды

разрывы первого колечка - астигматизм

# 10

точка мутная

хроматизм



# 11

поступил в съюстированном состоянии

рельеф умеренный

хроматизм

точка отвратительная, мутная

астигматизм

"перекладка" - изображение звёздного неба смещается при смене направления фокусировки

# 12

"перекладка"

сильный астигматизм

точка мутная

хроматизм

# 13

кома

хроматизм

свиль

точка "пушит" - сферичка

перекос бленды

# 14

поступил в съюстированном состоянии

четырёхлучевой астигматизм

точка - условная норма

# 15

кома

точка мутная

астигматизм

сферическая

хроматизм

# 16

разрывы в первом колечке

точка - условная норма

# 17

кома

трёхлучевой астигматизм

хроматизм

теневая - корыто
