41.2" Newtonian Telescope - Page 3

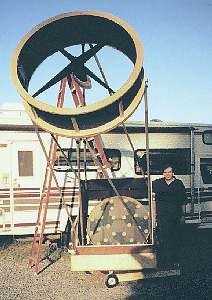

Перед вами вид практически последней стадии работы над телескопом. Вы видите главное неалюминированое зеркало. Позади него видны 27 белых точек... Они имеют 25'' в поперечнике. Ферма изготовлена из 1" перекрещивающихся металлических трубок, собранных вместе в структуру фермы. Треугольники - 3/8" алюминиевая пластина. Фанерная коробка оправы главного зеркала собрана и несёт на себе элементы фермы.

(на фото одна из множества проверок для того, чтобы проконтролировать пригодность и функции уже собранного телескопа)

We're getting close now!

Здесь Вы можете видеть верхнюю часть трубы. Ее внешний диаметр составляет 48". Белые части - штифты тефлона, которые являются частью поворотного механизма.

После того, как некоторое время понаблюдаешь в большой телескоп, начинаешь испытывать сильную усталость, потому что приходится тянуться к окуляру из-за того, что ступеньки лестницы не дают возможности принять удобное положение. Вращающийся диагональный узел решает эту проблему.

Сама диагональ имеет 6.25" по малой оси. Паук специально заказан у Novak. Фокусер от Starlight instruments Feathertouch имеет две скорости, с 10:1 редуктором и кнопкой точной фокусировки. Весь диагональный узел весит приблизительно 25 фунтов.

Основа, которую вы здесь видите берет свое начало от платформы Добсона. Хотя мой телескоп и напоминает Добсон, в действительности же он имеет управляемое Alt-азимутальное исполнение. Основа находится на колесах для простоты передвижения. На фото вы видите одно из колес. Есть и другие - с другой стороны. Выступающая ось, является центром платформы. Есть два ограничивающих ролика и фрикционный вал - в верхнем правом углу фото.. Вы можете видеть, что основа является настолько большой, как это в принципе и должно быть, и хорошо сидит под телескопом.

На этой фотографии показаны приводы регулировки по оси склонения и азимуту. На верхней площадке находится фрикцион регулировки по склонению, а за ним электродвигатель. Все это подсоединено к редуктору (редукция 30/1), который в свою очередь ведет ось вращения. Двигатель установлен на платформе, надежно прикрепленной к основанию.
