Любительская обсерватория

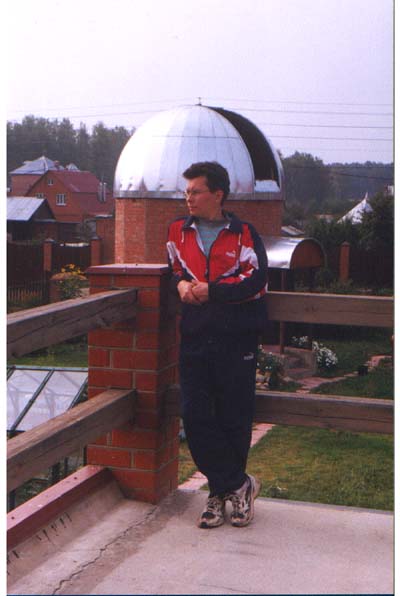

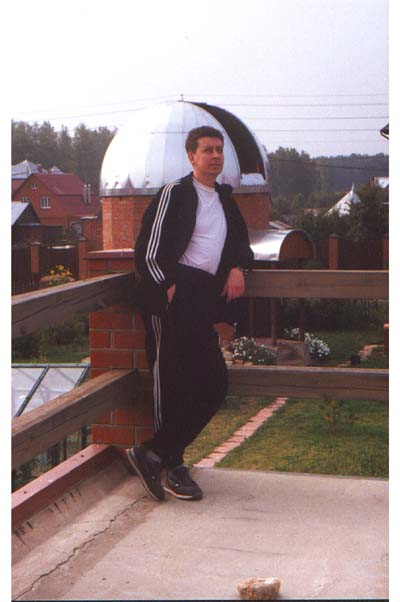

Осенью 2002 года, воспользовавшись приглашением московского любителя астрономии Сергея Киселева, мы с Андреем Остапенко посетили его загородную обсерваторию. Для поездки выбрали вечер рабочего дня, поэтому фотографий мало и сделаны они второпях ранним утром - перед отъездом обратно в город и на чугунную голову. Вечером был шашлык, немного вина, да и торчали мы в башне довольно долго - возились с трехсотмиллиметровым Ричи-Кретьеном.

3/15 КБ

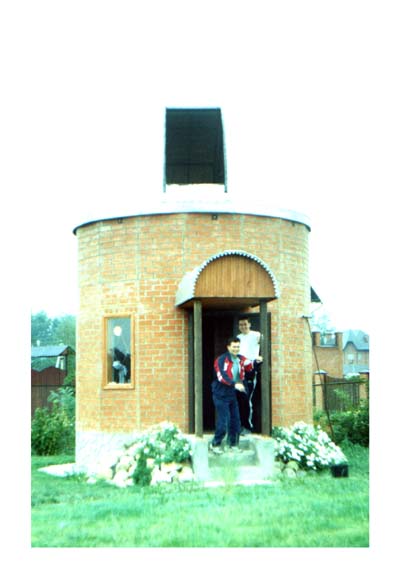

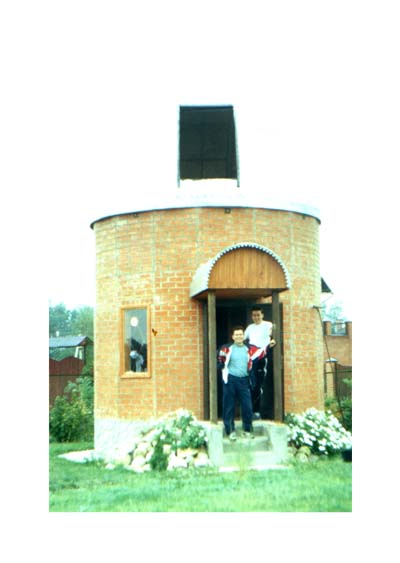

Попытаюсь здесь кратко изложить общее впечатление от увиденного. Прежде всего, это - крайняя добротность всего сооружения в целом.

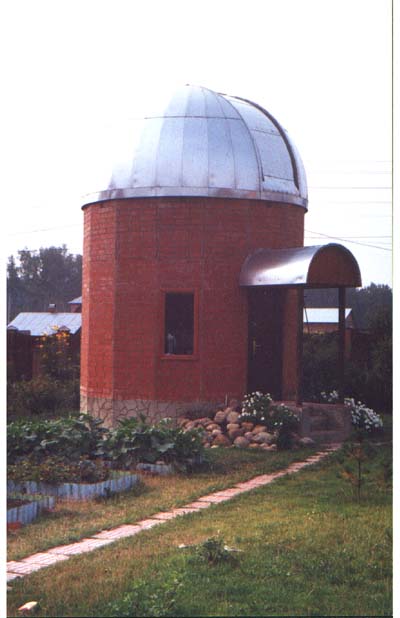

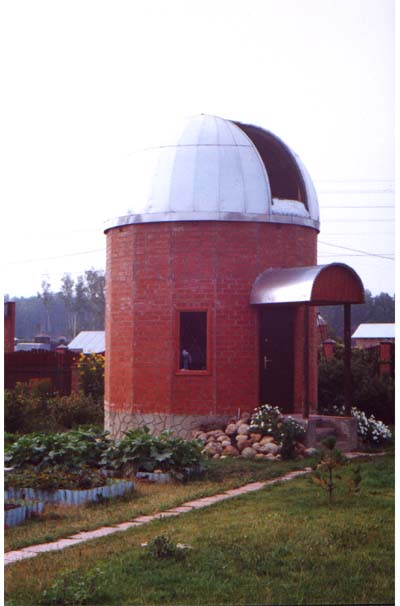

Все сделано качественно и без упрощений. Солидный фундамент достаточной глубины - порядка двух метров. Бетона туда пошло надо думать немало... Отлично исполненная кладка из облицовочного кирпича. Стена башни выполнена в виде многогранника, для чего у кирпичей пришедшихся на стык пришлось спиливать грани под определенным углом и подгонять их друг к другу. По-моему - адская работа. На входе прочная стальная дверь - взлому без применения тех. средств не подлежит. Высота стены от фундамента до основания купола 4 метра.
Внутри на первом этаже небольшое, уютное помещение с окошком, где можно с комфортом разместится у стола с картами и пр. Там же поселился НПЗ-шный ТАЛ 120 ПМ (или что-то в этом роде). Имеется щит электроснабжения 220/380 В.
Наверх, в подкупольное пространство, ведет спиральная металлическая лестница с перилами. Потолок, он же пол в подкупольном пространстве, выполнен заливкой бетона в металлический каркас из швеллеров на основу из досок, по общепринятой в этом деле технологии - доски после застывания бетона отрывались и в результате получилась железобетонная плита с отверстием в центре - под будущую колонну. Она покоится на заделанных в стену концах швеллеров (по-моему, так, но я малость уже подзабыл).

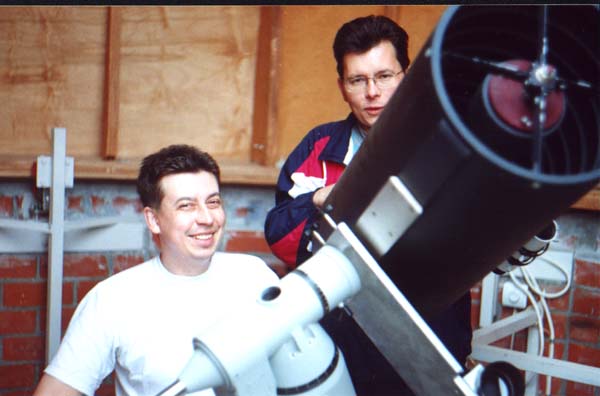

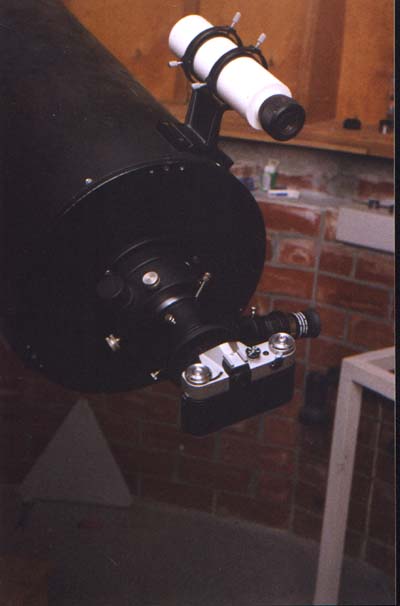

Самой колонны как таковой пока нет и квадратное в плане отверстие закрыто деревянной крышкой. Дело в том, что все сооружение еще очень молодое. Оно, в общих чертах, закончено строительством поздней осенью - зимой 2001 года. Принимая во внимание крайнюю прочность всей конструкции, Сергей решил воздержаться от изготовления колонны, справедливо полагая, что вибрации пола могут быть незначительны. Он оказался в этом прав - при наблюдениях с достаточно большими увеличениями (в установленный в башне 300 мм. Ричи-Кретьен на монтировке Интес-Микро Д 6), заметных вибраций при хождении в подкупольном пространстве обнаружить не удалось. Впрочем, всегда остается возможность при необходимости сделать и колонну - для этого нет никаких препятствий.

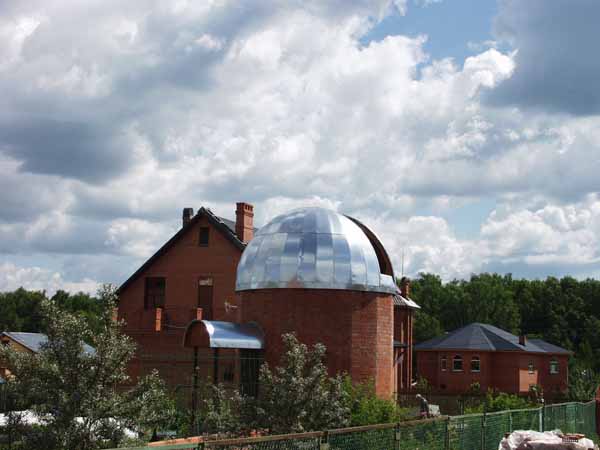

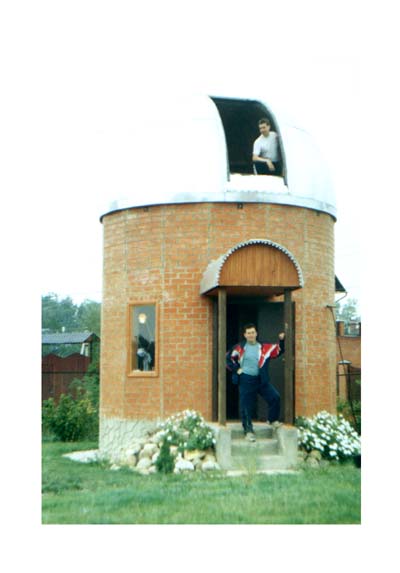

Теперь о самом сложном элементе конструкции любительской обсерватории - о куполе. Высота от края купола до его вершины 3 метра. Купол выполнен из фанеры 15 мм. толщины (имеется ввиду наборный каркас), обшит по внешней части оцинковкой и имеет открывающееся наверх забрало. На изготовление ушло несколько десятков больших листов фанеры. Для придания необходимой прочности переборкам и шпангоутам листы фанеры склеивались в два или три слоя. Купол был изготовлен опытными мастерами, ранее уже имевшими дело с куполами церквей. И это чувствуется при первом же взгляде на внутреннюю поверхность - все точно, прочно и элегантно... Как рассказывал Сергей, делали без чертежей, предварительно изготовив маленькую модельку. Кроили и первый раз собрали купол полностью в подвале дома и только после этого, разобрав купол на части, собирали снова его уже на месте. Забрало тяжелое, но легко движется на подшипниках и при открывании - закрывании со страшным грохотом деревянной гильотины обрушивается на штатное место. Резиновые демпферы помогают мало. Я хотел - было, уже почти под утро, закрыть его - мы уходили прилечь - небо затянуло, но Сергей во время остановил меня. Уже утром, закрывая забрало, я смог оценить предусмотрительность хозяина. Проделай я это ночью, и утренний скандал был бы обеспечен - звук, ну просто как из пушки...
При обдумывании, чем бы заменить крайне дорогой элемент конструкции, а именно - стальной кольцеобразный рельс по которому обычно катятся ролики, несущие собственно сам купол - Сергей решил, что склеенное из трех листов 15 мм фанеры кольцо, заменит рельс, а обрезиненные ролики будут вмонтированы в стену.
Довольно рискованный нужно сказать шаг!
Купол получился весьма тяжелым, и была вероятность, что прочности фанеры окажется недостаточно или ее поведет после зимы и дождей... В результате могла образоваться, граммофонная пластинка и провернуть купол с таким кольцом было бы весьма затруднительно.

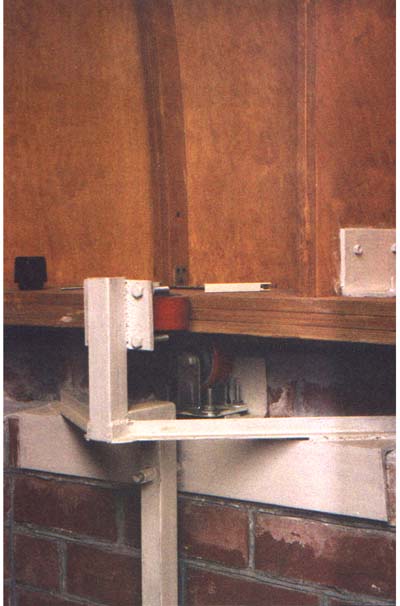

Однако теперь уже можно сказать, что и здесь Сергей не ошибся - вот уже год прошел, а фанерное кольцо-рельс в отличном состоянии. Купол вращается равномерно. Усилие, необходимое для поворота следует сказать довольно велико - нужно приловчиться, чтобы заставить его вращаться. В дальнейшем Сергей думает приладить моторчик - управлять вращением с пульта. Несмотря на значительный вес, купол естественно имеет шторм захваты. От съезжания кольца вбок его удерживают обрезиненные ролики с вертикальным положением оси вращения.
3/13 КБ
3/12 КБ
3/14 КБ
3/11 КБ
3/11 КБ
3/14 КБ
3/14 КБ
Всякие там окуляры, фотоаппараты и приспособы удобно ставить во внутренние полости между переборками и затем наблюдать, как они комично вращаются вместе с куполом, так что никогда не знаешь, где и что оставил. Имеется также пара электрических светильников, расположенных низко на стене и с плавной регулировкой яркости горения. Троим наблюдателям в башне вполне комфортно - места достаточно. Есть столик и пара табуреток.
Вот, пожалуй, собственно и все, что могу сейчас вспомнить.
4/19 КБ4/18 КБ
2/43 КБ2/49 КБ


P.S. Спустя полтора года (27.12.2003) после публикации данного репортажика Сергей опубликовал на конференции журнала Звездочёт в теме "апгрейд телескопа" следующее:

"Ну вот наконец таки завершился достаточно длительный апргейд моего телескопа. И вчера сие устройство увидело первый свет. Благодаря усилиям Санковича и Чекалина удалось создать практически новый инструмент гораздо более высокого класса чем был раньше. Удалось и убрать досадный скол, который был заработан год назад, полностью поменять креления главного и вторичного зеркал, изменить юстировочные механизмы. Соответственно зеркала получилин новое покрытие.
Вчера удалось отнаблюдать и оценить по реальным звездам качество проделанной работы.
На оптической скамье телескоп показал прекрасное изображение соответствующее "сдалано Санковичем". В полевых услувиях до конца не удалось развернуться по причине нестабильной атмосферы. Но тем не менее удалось отнаблюдать несколько пар довольно тесных двойных и любимые Юпитер с Сатурном.

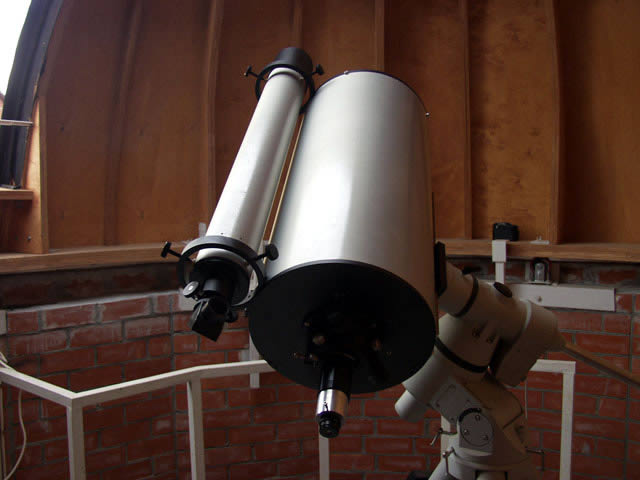

Вот так теперь выглядит обредший новую жизнь астрограф:


5\45 КБ

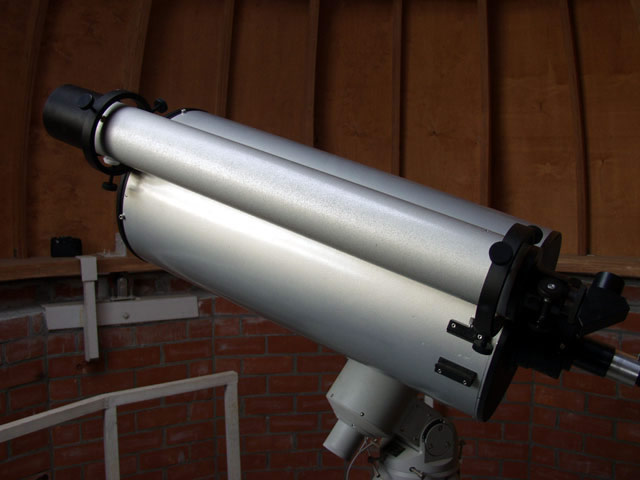

Все это состоит из монтровки Альтер Д-6, изготовленной фирмой Интес микро, 300 мм Ричи-Кретьена собственно фотографического инструмента изготовленного Анатолием Санковичем и Олегом Чекалиным и Новосибирского 100 мм рефрактора, который при первой же благоприятной погоде исполнит роль гида.

Дополняю еще парой картинок:

5\45 КБ5\45 КБ

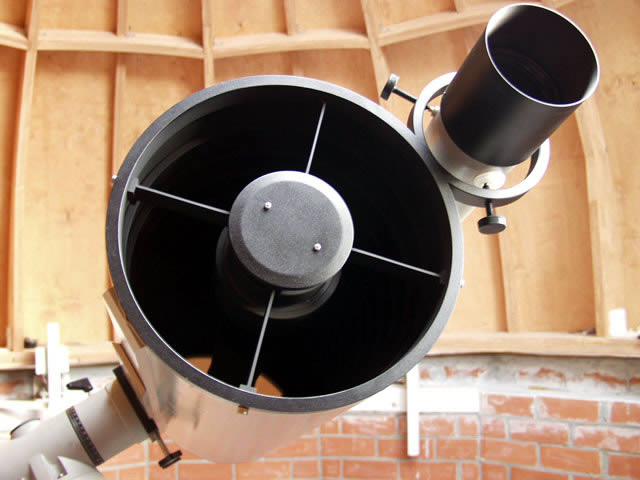

Крепление вторичного зеркала. Весьма и весьма ответственный элемент конструкции для столь тяжелого зеркала".

5\45 КБ5\45 КБ


И ещё - через годик, 08.09.2004, снова - у звездочётов:

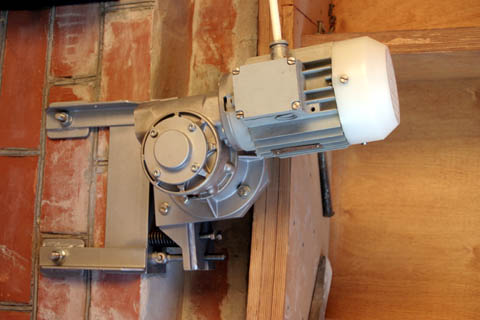

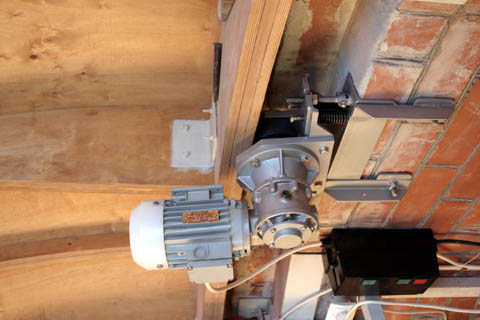

А я, ура! - сделал привод купола - теперь он вертится с пультика. А за мотором прячется ролик на котором лежит купол. Этим роликом, за счет естественного трения, и приводится в движение весь купол. Интересно, что будет по зиме, но трех человек крутит как на карусели. Очень прикольно и на самом деле очень удобно. Купол делает оборот примерно за 1 минуту.
