Самодельный фокусер Крейфорда
|
![3/58 КБ](../../Staty/Kreyford/IM000650_jpg.jpg) |
Самодельный
любительский телескоп редко полностью бывает изготовлен
самим любителем телескопостроения. Обычно у нашего любителя
нет домашнего токарного станка, вакуумной камеры или стеклоплавильной
печи. Однако у него всегда остается возможность покорпеть
над чертежами, а, затем, побегать в поисках металла (стекла)
и места, где можно разместить заказ.
На мой взгляд всегда интереснее попытаться самостоятельно
что-то слепить, чем просто тупо купить это на стороне. От
такой покупки, мне во всяком случае, удовольствия никакого...

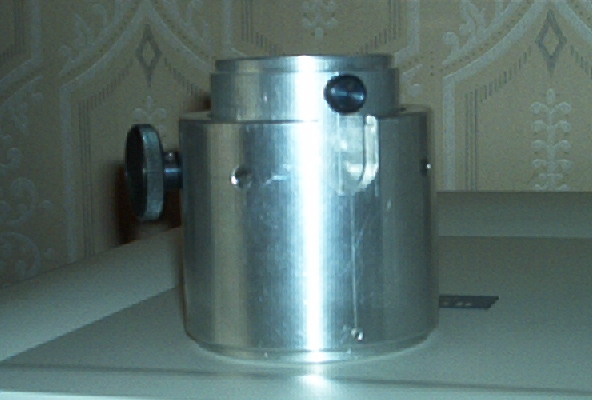

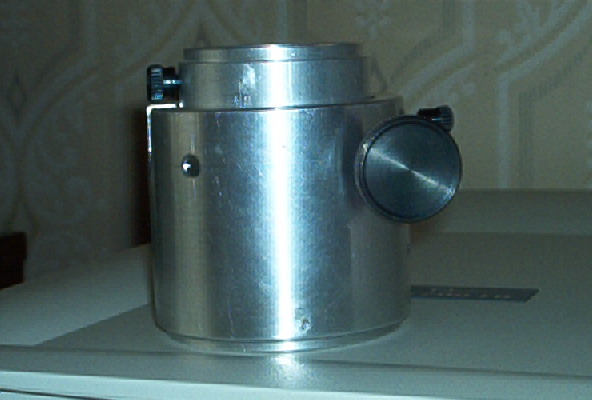

Так было
и с фокусером на подшипничках - его у нас почему то называют
фокусером Крейфорда.
Возникла идея повторить известную конструкцию (фокусеры
эти уже давно не редкость и встречаются у нас повсеместно)
и сравнить ее, по степени сложности изготовления и рабочим
качествам, с обычным классическим кремальерным фокусером. |
|
![2/58 КБ](../../Staty/Kreyford/IM000651_jpg.jpg) |
|
![2/56 КБ](../../Staty/Kreyford/IM000652_jpg.jpg) |
|
Основная
проблема - где размещать заказ на изготовление. В данном
случае проблема эта решилась довольно просто. Один из старейших
членов отделения любительского телескопостроения Виктор
Николаевич Казьмин давно подначивал меня: "Сделай мол
чертежи, а я выточу все детали. Один набор тебе, а другой
- себе". Виктор у нас токарь - любитель. Работая технологом
на авторемонтном заводе, оставаясь после работы на родном
предприятии овладевает (и надо заметить не без успеха) каким-нибудь
токарным или фрезерным станочком... В результате на свет
божий появляются всякие извращенные штучки, типа латунных
окулярчиков с многозаходными резьбами. У Виктора давно чесались
руки сделать фокусер Крейфорда и больше года он с редкостным
упорством донимал меня по поводу чертежей. В конце концов
я не выдержал и тряхнул стариной - НАКАДИЛ полную деталировку,
воспользовавшись интесовским |
|
![3/53 КБ](../../Staty/Kreyford/IM000653_jpg.jpg) |
|
![3/61 КБ](../../Staty/Kreyford/IM000654_jpg.jpg) |
прототипом,
полунасильно изъятым у Володи Суворова. С металлом цветным
на авторемонтных предприятиях худо, поэтому пришлось выпросить
у Анатолия Санковича две дюралевых трубы, как раз и идущих
в его оптической фирме на изготовление этих самых фокусеров.
Приехав к Анатолию обнаружил у него множество еще несобранных
и целую кучу уже полностью готовых фокусеров. Качество изготовления
их и, в особенности, внешняя отделка выше всяких похвал
- красивые гады... Кроме вышеуказанных труб получил в подарок
пару прижимных вкладышей (одна из деталей конструкции фокусера
- ее трудно было бы сделать на большом фрезерном станке
авторемонтного завода) и лист тонкого фторопласта - для
нарезки из него прокладок. Листовой фторопласт трудно найти
в продаже в небольших количествах. |
|
![3/58 КБ](../../Staty/Kreyford/IM000655_jpg.jpg) |
|
![3/59 КБ](../../Staty/Kreyford/IM000656_jpg.jpg) |
Чертежи
у Анатолия просить не стал - думаю, чтобы я отстал от него,
он скорее согласился бы дать мне пару фокусеров, чем чертежи.
Но готовые фокусеры мне даром не нужны, а в чертежах таких
тоже особого смысла не было бы - их нельзя публиковать (в
них, конечно, ничего секретного или особенного нет - совсем
простые, но производитель никогда не допустит к своим наработкам
посторонних).

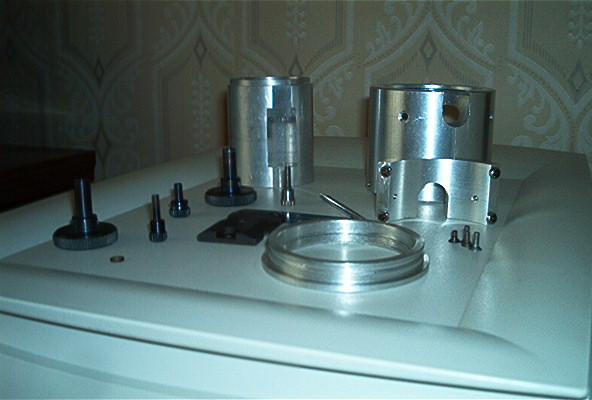

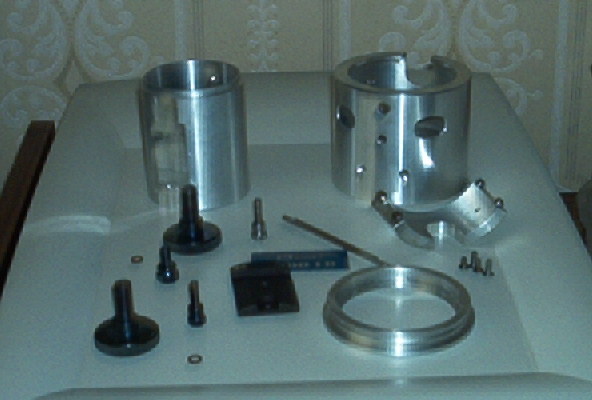

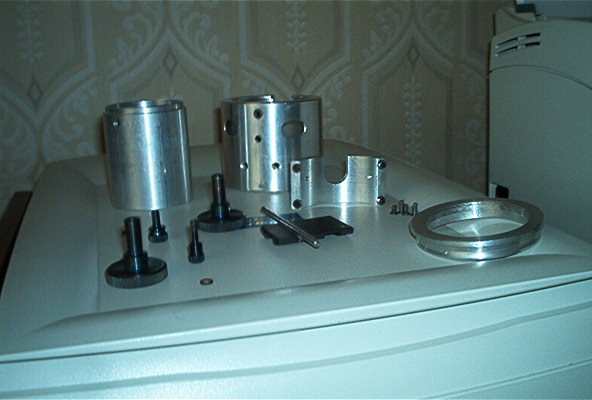

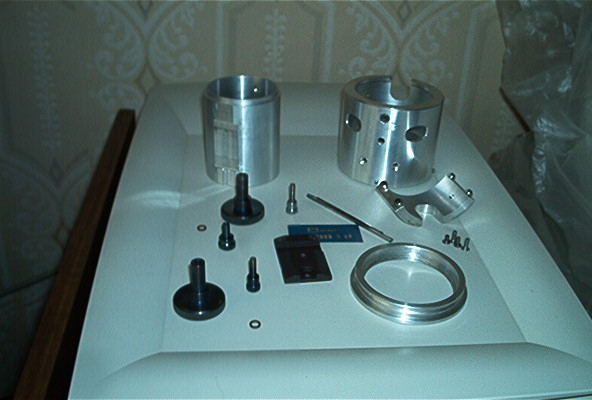

Подготовив таким образом все необходимое я выполнил свою
часть работы и, передав все это барахло Виктору, через несколько
месяцев получил в обратную сторону кучку запчастей для сборки
фокусера. В течение этого времени, нужно добавить, Виктор
периодически звонил с вопросом типа: "А это что за
хрень у тебя тут нарисована? И куды ее пхать, и какой стороной
лепить, и на че?". Ну, так или иначе, собрав это хозяйство
обнаружил, что все довольно точно встало на свои места.
Правда Олег Чекалин (у Толика он, по-моему, отвечает за
изготовление этих самых фокусеров) повертев как следует
наше творение на собрании астроклуба высказался о нем в
том смыле, что оно - творение - "Полное г-но!"
и "Для фоторабот не годится!".
"Но для закрепления фотоаппарата мы и не собирались
его использовать, даже в дурном сне не видели" - был
мой ответ. "А - тогда нормальный..." - успокоил
профессор фокусерных дел.
|
|
![2/62 КБ](../../Staty/Kreyford/IM000657_jpg.jpg) |
|
|
|
Для
тех, у кого установлена Автокадовская приблуда Volo View
Express, разместил полный
комплект чертежей по которым изготовлялся
данный фокусер. Их можно просмотреть (пока правда ничего
в окошке не видно - сервер мой что-ли не обеспечивает такие
возможности... посоветуюсь со знатоками - исправлю) непосредственно
на страничке и, по необходимости, вывести на принтер. Кроме
того кириллица не переварилась и пришлось писать латинскими...
Орудуя правой кнопкой мыши можно также зуммировать и таскать
указанные чертежи в области просмотра непосредственно в
браузере, точно так, как если бы вы находились в САПР. Поскольку
слои были выполнены в цвете на черном фоне, перед просмотром
нужно установить в Volo View Express также черный цвет странички
- в разделе Tools есть менюшка выбора цвета фона. |
|
|
|
|
(продолжение
следует)
|
|
|
