Максутов: жизнь, судьба, легенда


Эдуард Тригубов


Максутов-Грегори, 100 мм,  F/8,5  (октябрь 41-го)  8 КБИз других работ Максутова этого периода хочется отметить проектирование и изготовление фотогастрографа - аппарата для фотографирования внутренностей желудка (это был его первый патент). Также изобретение и изготовление микроскопа-иглы для обследования живых клеток внутренних органов. Еще он собственноручно ретуширует светосильные проекционные объективы F=100мм светосилой 1:1.2 (1936), которые дали невиданное ранее разрешение 1200 линий на миллиметр, один из них экспонировался на Парижской выставке. Ранее, аналогичные объективы никем не изготавливались. В его лаборатории в 1935-1938 году для лабораторных приборов изготавливаются несколько объективов - апохроматов с асферическими поверхностями невиданной для апохроматов светосилы от 1:5.5 до 1:10. Причем, асферичность поверхности превышала 150 мкм! Сюда надо добавить две камеры Шмидта диаметром 360мм 1:2, несколько высокоточных, плоских зеркал для целостатов, 16" апланатический рефлектор его конструкции для Ереванской обсерватории. И много других интересных деталей и приборов. Несмотря на большую практическую работу, он пишет и публикует несколько статей и книг, основанных на собственных исследованиях и разработках: "Анаберрационные отражающие поверхности и системы и новые способы их испытания "(1932), интересную книгу, содержащую его личный опыт исследования оптики : "Теневые методы исследования оптических систем" (1934), "Оптические плоскости : их исследование и изготовление"(1934), а также получает заявку от издательства Академии наук на написание книги "Оптика телескопов"(1937) . При этом он написал еще более тридцати статей! Помимо всего этого, в период с 1928 по 1939 ним подано десять заявок на изобретения и получены патенты. Однако, с партийной администрацией ГОИ все обстояло не так гладко. Постоянные трения и непонимание со стороны руководства отравляли жизнь и отягощали повседневную нелёгкую работу. По ложному доносу его вновь арестовывают в марте 1938г. Он обвинялся в саботаже в советских учреждениях и шпионаже в пользу милитаристской Японии. Под саботажем понималась его многократная отбраковка стекла для линз большого пулковского объектива. Понятно, что это было полной выдумкой, следствие зашло в тупик, и его освободили после девяти месяцев заключения. По возращении в ГОИ, обстановка мало изменилась и лишь поддержка со стороны директора С.И. Вавилова (1891-1951) и старых сотрудников ГОИ удерживает его, так бы он давно перешел в Пулковскую обсерваторию. Несмотря на все трудности, он продолжает работать, и в 1940 году его лаборатория, уже значительно расширившаяся к этому времени, закончила комплект оптики для 20" горизонтального, солнечного телескопа для Пулковской обсерватории - который стал самым большим в Европе в это время. В 1941 году ему присуждается Государственная премия "За создание астрономических и оптических приборов".
Летом 1941 разразилась война. Перед Ленинградом нависла опасность блокады, многие оборонные заводы и институты начали эвакуацию в глубокий тыл. Эвакуировался и оптический институт. Именно во время эвакуации, сидя на ящиках в грузовом вагоне, размышляя о школьном телескопе, он изобрел свои знаменитые менисковые системы телескопов. Мысли, которые привели его к изобретению менисковых систем лучше всего описаны ним самим в его книге "Астрономическая оптика": "...".
С логарифмической линейкой 3/45 КБОднако, открытие возникло не на голом месте. В его записках еще 1936 года, где он исследовал зеркало Манжена, на полях тетради имеются зарисовки системы "манжена", в которой мениск отделен от зеркала и стоит впереди него. В исходной системе Манжена не хватало параметров для хорошей коррекции аберраций, и Максутов отделил "преломляющую" часть от "отражающей", чтобы улучшить коррекцию. Но, увы, по неизвестным причинам расчеты произведены не были, и открытие состоялось позже, в 1941. Более того, исследовав семейство менисков близких к "ахроматическому" и выведя условие "ахроматизации", он увидел, что оно совпадает с условием, полученным ним для сплошного окуляра. И мениск является одним из частных случаев. Работа эта была опубликована в "записках" Одесского Физического института еще в 1929 году! Так что можно сказать, что "тернистый" путь изобретения занял 13 лет! Вообще, идея менисковых систем как бы витала в воздухе. Система, в которой аберрации сферического зеркала компенсируются обратными по знаку аберрациями линзы, были предложены независимо от Максутова и друг от друга голландцем А.Бауэрсом, англичанином Д.Габором и фином И. Вайсайлой. Однако, идея "ахроматического" мениска получившего наибольшее распространение целиком принадлежит Д.Д.Максутову. Первый менисковый телескоп диаметром 100мм был построен по системе Грегори. Расчеты были начаты в середине сентября. Третьего октября чертежи были отданы в мастерские, которые только приступили к своей работе на новом месте - в г. Йошкар-Ола. А всего через три недели, 25 октября телескоп был готов. Он прошел испытания в присутствии многих сотрудников института получил высокую оценку. В тяжелые военные годы лаборатория астрономической оптики практически прекратила своё существование, оборудование было передано мастерским, изготавливавшим продукцию для армии, и сотрудники были занятыми делами далёкими от звезд. Но для Максутова эти годы были годами творческого взлёта. Меньше чем за год он проводит полное исследование свойств менисковых систем, самостоятельно производит точные тригонометрические расчеты более двухсот менисковых систем различного назначения: от менисковых очков малого увеличения, до менискового планетного телескопа метрового диаметра. Уместно напомнить, что все расчеты оптических систем в то время производились с помощью семизначных логарифмических таблиц тригонометрических функций и логарифмических линеек и были очень трудоемкими. К 1944 таких расчётов было сделано более полутысячи. В это время все классические зеркальные системы были преобразованы им в менисковые. Системы известные ныне под названиями Грегори, Румак, Симак были рассчитаны ещё во время войны и предназначались для использования не только в телескопах, но и лабораторных приборах, фотообъективах, коллиматорах больших аэродинамических труб.

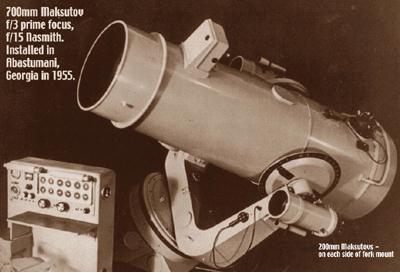

700 мм Максутов - Абастуманская обсерватория (1955 год) 4/27 КБВскоре он добивается своего перевода в Академию наук. И в ноябре 1943 года переезжает в Москву. Еще раньше из переписки с астрономами он узнал, что фашистскими войсками полностью разрушены Пулковкая обсерватория и ее отделение в Семиизе. Что погибли знаменитый 30-дюймовый Пулковский рефрактор и метровый рефлектор Грёбба... В октябре 1943г происходит заседание Президиума Академии наук, посвященное вопросам восстановления разрушенных обсерваторий. В связи с этим, системам Максутова здесь уделяется большое внимание. Принимается решение при первой же возможности приступить к их выпуску в различных модификациях взамен утерянных во время войны приборов. В 1944 году в 124 выпуске " Трудов" ГОИ выходит его работа "Новые катадиоптрические менисковые системы", наиболее полная из опубликованных по этой теме. Западный научный мир узнал об изобретении из статьи, опубликованной в майском 1944 г номере JOSA. (Vol.34, No5 pp. 270-284). В апреле 1944 года ему присваивается звание профессора без защиты диссертации, и понемногу приходит всеобщее признание. В 1945, после всяких неувязок, спустя почти пять лет, ему выдают авторское свидетельство на изобретенные им менисковые системы.
В марте 1946 года ему присуждается Государственная премия 1- ой степени "За создание новых типов оптических систем...", а в декабре того же года он избирается членом - корреспондентом Академии наук. В средине 1945 он, по просьбе администрации института, но больше в интересах дела, возвращается в ГОИ.
По окончании войны, в мастерских института, а позднее на ГОМЗ (ныне ЛОМО), приступают к выпуску различных менисковых телескопов.
Первыми телескопами, изготовление которых было начато еще в 1942г. были МТМ-1(3). Это были 200мм менисковые телескопы, построенные схеме Несмита. Телескопы были спроектированы очень удачно и сейчас выглядят законченно и современно. В это же время изготавливается первая партия (1000штук) 70 мм телескопов для школ. Наконец сбылась давнишняя мечта Максутова - школы и любители получили доступный телескоп. Его цена была низкой и их производство было нерентабельным для заводов, но благодаря авторитету Максутова, телескоп еще долгие годы продолжал выпускаться на разных заводах (сначала в Ленинграде, а позднее в Новосибирске ). До сих пор этот телескоп, настоящее оптико-механическое чудо, можно встретить еще в некоторых школах и у любителей астрономии. Однако не все экземпляры были хороши. Это не было недостатком конструкции, просто хромала реализация этой системы на заводах...
МТМ-1(3) 200 мм f/7 Максутов с Несмит фокусом GOI (44-46гг) 6/18 КБВ 1946 году он читает курс лекций по астрономической оптике сотрудникам Пулковской обсерватории и аспирантам университета. Лекции читались на основании рукописи его книги "Астрономическая оптика" (1946г). В 1948г он заканчивает работу над второй книгой "Изготовление и исследование астрономической оптики" написанная исключительно на основе своего личного производственного опыта она стала итогом его более чем 25 летней работы в области изготовления и контроля крупной оптики.
Две эти монографии стали практическим руководством для многих поколений оптиков профессионалов и любителей в СССР. К сожалению, эти книги не переведены на английский язык и остались неизвестными читателям в Америке.
В 1949-50году под руководством Д.Д. Максутова по техническому проекту Б.К. Ионисиани (будущего главного конструктора 6-ти метрового телескопа), в мастерских ГОИ строится менисковая камера АСИ-2 с поперечником мениска 500 мм и относительным фокусом 2.4. В 1950 году этот инструмент устанавливается на Алма-Атинской обсерватории , первые же снимки на ней дают превосходные результаты. На снимках получились звезды до 19 звездной величины, а изображения слабых звезд не превосходили 20 мкм. С этим телескопом астрономами В.Г. Фесенковым и Д.А. Рожковским был составлен хороший атлас туманностей. Аналогичная камера АЗТ-5 (Д=500, F/4) была установлена позднее на Крымской станции ГАИШ в 1955г. Годом позже, более мощный 700 мм телескоп АС-32 устанавливается в Абастуманской обсерватории. Этот телескоп может работать в двух фокусах: в первичном (F/3) и кассегреновском (F/15). Телескоп был оборудован объективной призмой и позволял получать спектры звёзд с малой дисперсией. Именно на этом телескопе были получены первые астрометрические снимки спутников и автоматических межпланетных станций для корректировки их траекторий.
В этот период заканчивается разработка серии объективов МТО, которые стали очень популярными и производятся до сих пор. Сейчас мало кому известно, что первый вариант объектива был рассчитан еще в 1945г, а первый объектив МТО-500 был изготовлен в мастерских ГОИ в 1946г. В 1957 г. на Всемирной выставке в Брюсселе эти объективы, изготовленные Красногорским оптико-механическим заводом, удостоились высшей награды выставки - Гран При.
В 1951 году Д.Д. Максутов обращается в правительство с инициативой о постройке в СССР крупного телескопа. И в начале 1952г, из-за постоянных конфликтов с руководством ГОИ, он переходит в Пулковскую обсерваторию, где создает и возглавляет отдел астрономического приборостроения. Первоначально, по предложению Д.Д. Максутова, предлагалось, используя уже имеющиеся производственный опыт и мощности, в короткий срок построить телескоп диаметром порядка 4-х метров. Однако после многочисленных консультаций было решено строить инструмент поперечником 6 метров. Что потребовало больших затрат, повлекло за собой пересмотр технологий, постройку новых цехов, станков и другого оборудования. Всё это, конечно, очень растянуло сроки и 6-метровый гигант вступил в строй в 1975 году, спустя 23 года после начала работ. Группа Максутова в Пулково рассчитывала оптику первичного фокуса и корректоры для этого инструмента. На 700 мм макете отрабатывалась система наведения и контроля. Одновременно с 6 метровым телескопом планировалось построить 2.6 метровую светосильную камеру с гиперболическим зеркалом и корректором, которая при большом рабочем поле должна была выполнять роль поводыря для большего телескопа, как 1.22 метровая паломарская камера Шмидта выполняла эту роль для 5 метрового телескопа Хейла. Однако проект реализован не был. Но корректоры подобного типа сейчас нашли широкое применение в телескопах Ричи-Кретьена для первичного фокуса.

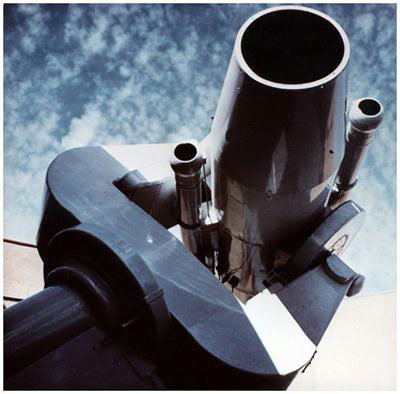

АЗТ-16 Двухменисковый Кассегрен с афокальным корректором 5/31 КБПоследней и лучшей работой Максутова является 700 мм двухменисковый астрометрический астрограф АЗТ-16. Идея создания этого инструмента возникла в 1960г. Сообщение о нем было сделано на 15 Астрометрической конференции, проходившей в декабре 1960г в Пулковской обсерватории. Фундаментальная астрометрия, использующая в качестве объектов привязки далёкие слабые галактики и квазары, выдвигала ряд специфических требований для инструмента. Помимо качественной аберрационной коррекции с полным отсутствием хроматизма увеличения и дисторсии, необходимо достаточно большое поле зрения, большой диаметр входного зрачка и светосила системы. Предложенная Д.Д. Максутовым и его группой двухменисковая система очень хорошо удовлетворяла поставленной задаче. Вскоре было сформулировано техническое задание и ЛОМО приступило к изготовлению инструмента. Главным конструктором был назначен П.В. Добычин. Со стороны заказчика - Пулковской обсерватории - главным консультантом был назначен Д.Д. Максутов. Пользуясь этим правом, он практически все время находился на заводе, согласовывая и обсуждая многие детали проекта. А когда приступили к доводке оптики этого инструмента, он ночевал в цеху, чтобы на последних стадиях не испортить поверхности и получить лучший результат. Он спешил... Он чувствовал, что слабое здоровье и возраст оставляют ему мало времени... Но оптику он все-таки закончил. "Выжал" из неё и персонала астроцеха ЛОМО всё на что они способны. Телескоп был закончен в 1964г и удался. Но Д.Д.Максутову не суждено было об этом узнать, он умер от сердечного приступа 12 августа 1964 года. Эпитафией ему лучше всего подходят слова, написанные в одном из его писем: "Я всегда работу ценил больше жизни". АЗТ- 16 был установлен в Чили в 1968 г. на горе Роблес, в 90 километрах к северо-западу от Сантьяго. Сейчас этот инструмент практически недоступен для русских астрономов - наблюдателей. В 80-х годах рассматривались проекты создания еще более мощного (900мм, А=1:4) инструмента такого же класса, но по-видимому людям, его воплощавшим, уже не хватило ни энтузиазма, ни твердости Максутова, чтобы довести проект до воплощения в жизнь...
Дмитрий Дмитриевич был очень открытым, простым в обхождении человеком. Он всегда был идейным центром, "душой" коллектива, когда работал в Одессе, ГОИ и Пулковской обсерватории. Его с полным правом можно считать создателем русской школы астрономической оптики.
Несмотря на жизненные преграды, он состоялся и как ученый, и как мастер-оптик высочайшей квалификации (что сам ценил больше), это редко сочетается в одном человеке. В 2001 году исполнилось 105 лет со дня рождения Дмитрия Дмитриевича. Время унесло в прошлое целую эпоху и в астрономии и в оптике, но написанные им книги, изобретенные и построенные телескопы, останутся лучшим памятником их автору.



Опубликовано c изменениями в журнале"Sкy & Тelesсoрe" 12/2001
