Ричи-Кретьен 500мм - изготовлен Геннадием Борисовым (КРАО)
ОБЩИЙ ВИД (5-51) КБ

Посещение КРАО (пос. Научный под Симферополем) пришлось под самый финал "тура четырех обсерваторий", однако фотки оттуда публикую здесь первыми - в нарушение последовательности изложения событий. Так получилось...

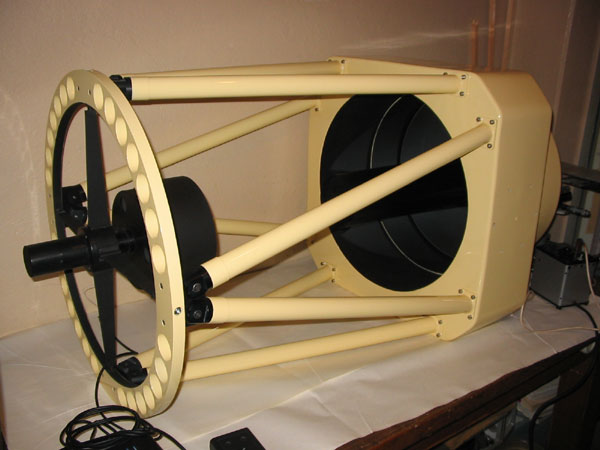

Общий вид - инструмент полностью собран. На переднем плане частично видна коробочка пульта автоматической (в том смысле, что нужно на кнопки жать, а не ручки крутить) фокусировки со шнуром, ведущим к шаговику. Настоящий диаметр инструмента я малость подзабыл - то ли 500мм - то ли 600мм.

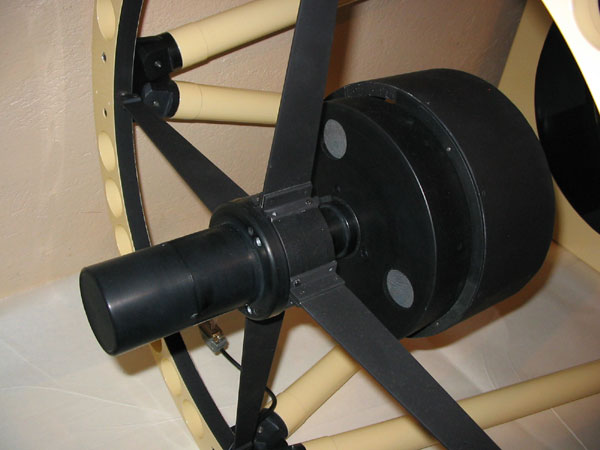

Фокусировочный узел с растяжками - внутри "стакана" шаговик - вторичное послушно ползает (повинуясь командам с пульта) вдоль оптической оси - в небольших пределах изменяется расстояние между главным и вторичным зеркалами

ФОКУСИРОВОЧНЫЙ УЗЕЛ (5-51) КБ
ВТОРИЧКА И РАСТЯЖКИ (5-51) КБ

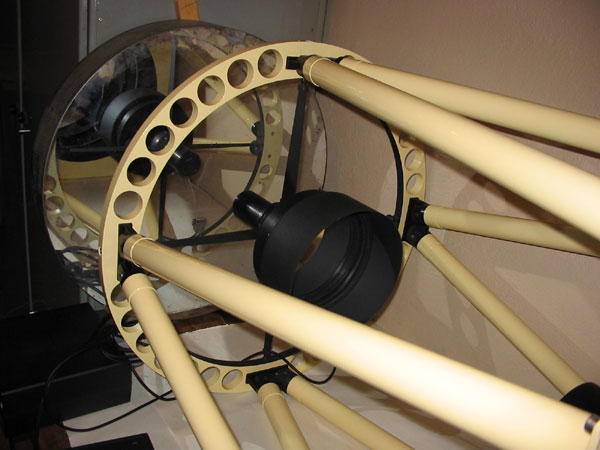

Вид на "вторичку" со стороны и сквозь элементы фермы. На заднем плане плоское зерцало для автоколлимационной схемы испытания системы в сборе

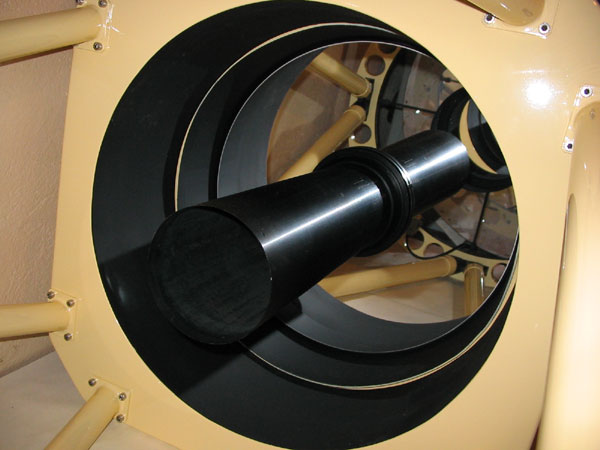

Вид на главное зеркало с блендой на нем

ВИД НА ГЛАВНОЕ С БЛЕНДОЙ (5-51) КБ
ВИД С ТЫЛА (5-51) КБ

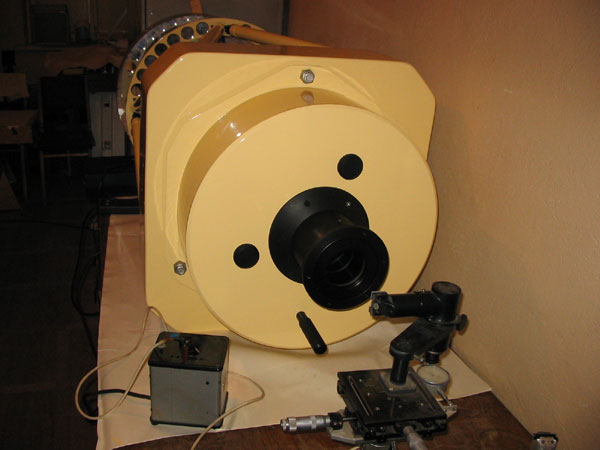

Вид с тыльной стороны - наблюдаем здесь корпус, в коем пребывает двухлинзовый корректор поля и, рядом с ним, теневик

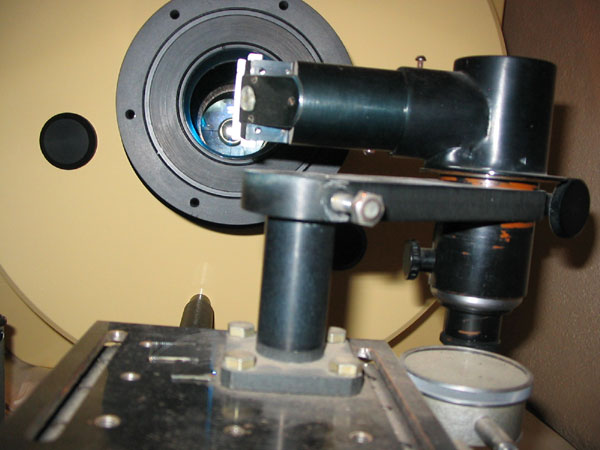

То же самое, что и на предыдущей фотографии, только крупнее... Видна линза корректора и кое-какие другие детали
ТЕНЕВОЙ У КОРРЕКТОРА (5-51) КБ

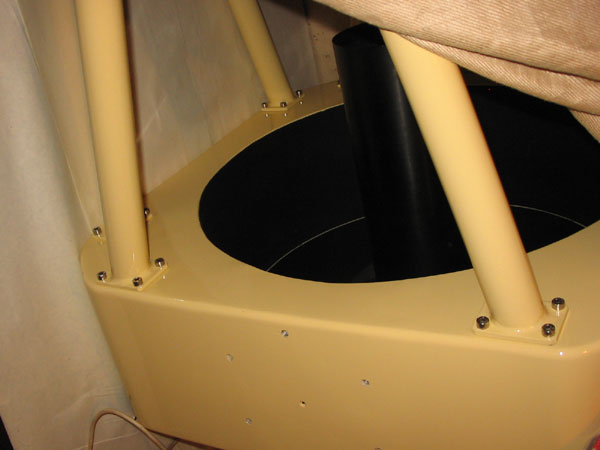

УЗЕЛ КРЕПЛЕНИЯ (5-51) КБ Здесь мы видим, как решён узел крепления элементов фермы к "среднику" или, если угодно, к "нижнику" :))

Еще один элемент - узел крепления блока "бленда - главное зеркало - корректор" к "среднику"

УЗЕЛ КРЕПЛЕНИЯ (5-51) КБ
