Как изготовить диагональное зеркало?

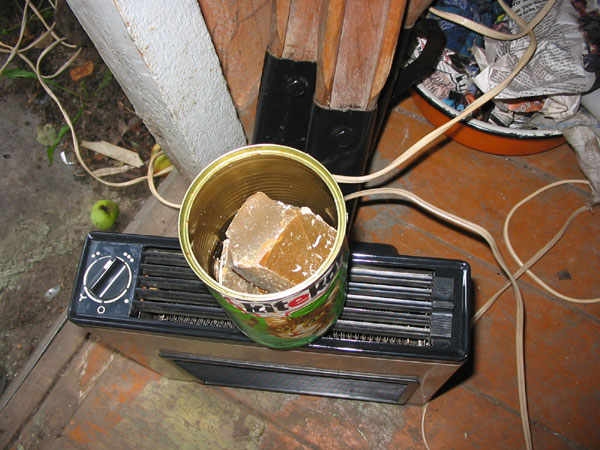

Отвечая на вопрос Андрея Захарова, размещённый на "Общей астрономической конференции" в теме "Как выточить плоское зеркало?" порылся в "Закромах Родины" и надыбал почти всё, что нужно для наглядного объяснения, как грамотно подойти к делу. Вот только эл. печки не нашёл, а мощности "Ветерка" не хватило, для того, чтобы расплавить наклеечный воск . Поэтому пока ограничимся тем, что есть...

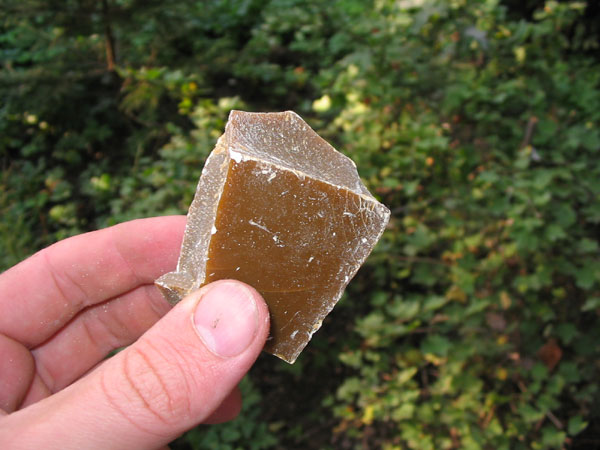

Вот такого кусочка "наклеечного воска" вполне достаточно. Почему именно воск, а не смола? Смола (полировочная или какая ни будь бросовая) очень крепко держит, но при попадании воды (что практически всегда неизбежно происходит) в промежуток между заготовкой и "планом", легко охрупчивается и изделие остаётся (в лучшем случае) на полировальнике. К тому же воск плавится при значительно более низкой температуре и меньше риск перегреть стекляху - если вы имеете дело не с ситаллом разумеется. Да и "горки" восковые "формировать" пальцами, слегка смоченными собственной слюной, гораздо приятнее, чем смоляные. Последние так и норовят пальцы обжечь.

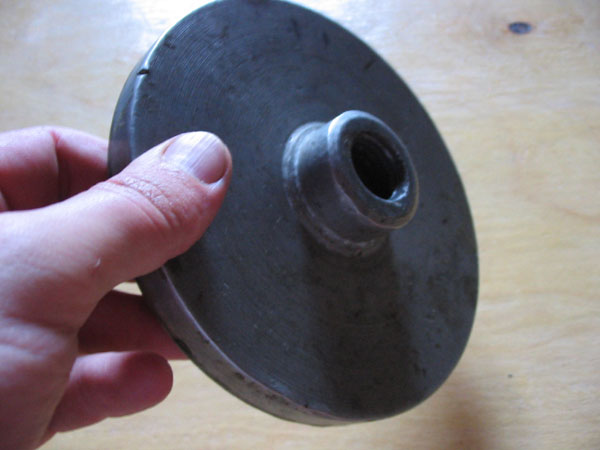

В том случае, если вы имеете дело только с одной диагоналкой и вырезали её из круглой заготовки большего диаметра (например так, как это описано здесь >>) вам следует запастись дюралевым наклеечником (плоским планом) - на его плоскую поверхность вы будете клеить заготовки и "паразитки". Хорошо также, если в вашем распоряжении имеется шлифовально-полировальный станок. В этом случае шлифовка и полировка имеет некую "ритмику" и вы, через некоторое время, сможете нащупать определённые закономерности в поведении полировальника и формы обрабатываемой поверхности. В случае ручной полировки дело обстоит несколько сложнее...

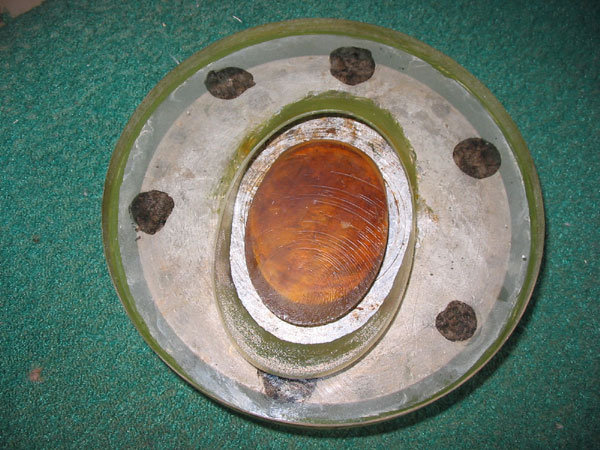

Здесь мы видим большую "паразитку" и ситалловую диагоналку. Подходящей по размеру и материалу диагоналки не нашлось... по идее она должна быть одной толщины с паразиткой и лишь слегка отступать от краёв внутреннего эллиптического отверстия в ней и (само собой!) марка стекла паразитки и диагоналки должна быть категорически одна и та же. Лучще вообще, чтобы они были вырезаны из одного куска стекла. На фото справа нет наклейки - только следы от старой смоляной. Мог бы, конечно и на кухне разогреть воск - и даже попробовал было сдуру, но быстро ретировался вместе с банкой в сад - Ирка была занята в это время очередным сайтом и не видела какой дым повалил от нагревающегося воска - - вообще дома не советую заниматься варкой смол - запах прочно въедается всюду. Недаром те книги из Подвала ВАГО, что ещё у меня остались, легко отличить от всех прочих - они неизменно навевают грустные, светлые воспоминания...

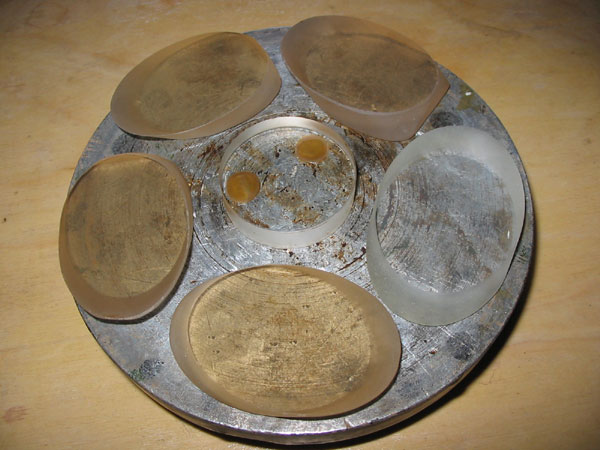

Если вы накруглили диагоналок на "обдирочном", то размещаете их на плане примерно так, как это можно видеть на фото слева - делаете блок. В центре помещаете круглую паразитку - вокруг неё - диагоналки. Не допускайте чётных чисел, - например "выгнать цвет" на четырёх диагоналках вам почти наверняка не удастся, на пяти - другое дело. Здесь снова нет наклейки (обзаведусь плиткой - покажу, как наклеивать и не бояться, что диагоналки отвалятся при полировке "на сухую").
Если же у вас всего одна прямоугольная диагоналка с обрезанными углами, то нужно наделать на обдирочном паразиток, стремясь дополнить прямоугольник вашего изделия до круга (без обдирки тут уж никак не обойтись...).

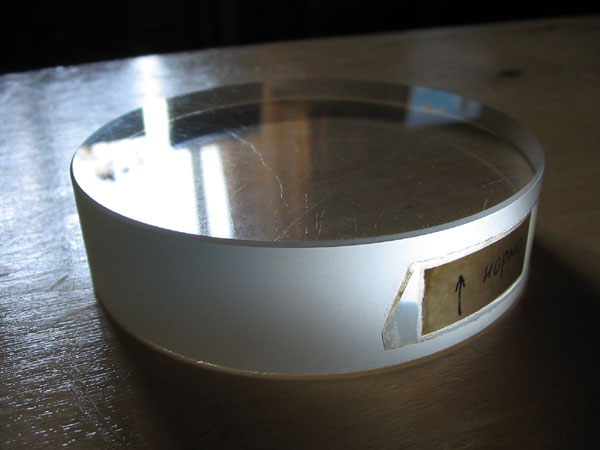

И, конечно же, кроме собственно двух наклеечников (один под блок - другой под полировальник) нужно заранее обзавестись качественным пробным стеклом. Где его взять? - тяжёлый вопрос... конечно, если вы не имеете возможности воспользоваться интерферометром Физо ког ни будь из своих друзей (в нём, правда, тоже есть плоский эталон, но это уже дело десятое...). Если размер пробного стекла позволяет, то его тыльную сторону можно использовать, как эталонную плоскость при наклейке блока перед шлифовкой (впрочем, можно использовать и любую более ли менее плоскую стекляху из имеющихся в вашем арсенале).



В следующий раз попробую дополнить этот "опус" недостающими подробностями - когда это будет - пока не знаю...
